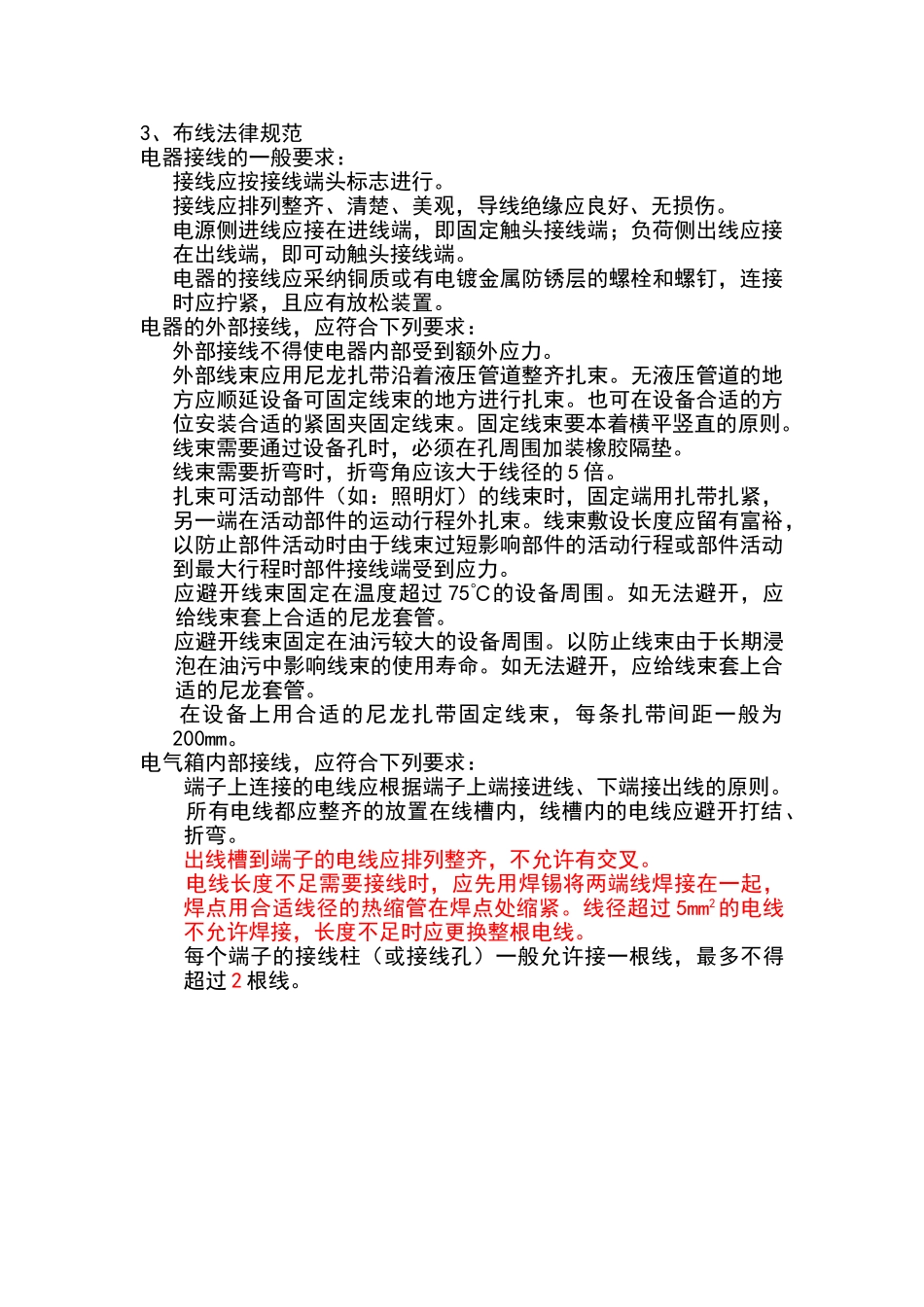

前 言本文根据我公司目前的实际情况，制订出的符合我公司电气安装方面的文件。包括：一般规定、布线法律规范、元件安装法律规范及标识法律规范。本文的编写是为保证我公司产品电器的安装质量，促进施工安装技术的进步。确保设备安装后的安全运行。电气安装员应按此标准执行。也可作为检验电气安装的通用标准。 1、总则为保证的安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，制定本法律规范。本法律规范适用于沟通 50HZ 额定电压 1200V 及以下、直流额定电压为 1500V 及以下且在正常条件下安装和调试试验的通用电器、电工仪器仪表、变送器、电子计算机系统及成套盘、柜、箱上电器的安装和验收。电器的安装，应按已批准的设计进行施工。电器的运输、保管，应符合现行国家有关标准的规定；当产品有特别要求时，应符合产品技术文件的要求。设备到达现场后，应及时做下列验收检查：包装和密封应良好。技术文件应齐全，并有装箱清单。按装箱清单检查清点，规格、型号、应符合设计要求；附件、备件应齐全。 按本法律规范要求做外观检查。 施工中的安全技术措施，应符合国家现行有关安全技术标准及产品技术文件的规定。 设备安装完毕投入运行前，应做好防护工作。 电器的施工及验收按本法律规范的规定执行外，尚应符合国家现行有关标准、法律规范的规定。 2.一般规定 电器安装前的检查，应符合下列要求：设备铭牌、型号、规格，应与被控制线路或设计相符。外壳、漆层、手柄应无损伤或变形。内部仪表、灭弧罩、瓷件、胶木电器应无裂纹或伤痕。螺丝应拧紧。具有主触头的低压电器，触头接触应紧密，接触两侧的压力应 均匀。附件应齐全、完好。 电器的固定，应符合下列要求： 电器根据其不同的结构，可采纳支架、金属板、绝缘板固定。 金属板、绝缘板应平整；当采纳卡轨支撑安装时，卡轨应与低压电器 匹配，并用固定夹或固定螺栓与壁板紧密固定，严禁使用变形 或不合格卡规。 当采纳螺栓固定时，应按产品技术要求选择螺栓规格；其钻 孔直径应与螺栓规格相符。 紧固件应采纳镀锌制品，螺栓规格应选配适当，电器的固定应牢固、平稳。 有防震要求的电器应增加减震装置；其紧固螺栓应实行防松 措施。 固定电器时，不得使电器内部受额外应力。 3、布线法律规范电器接线的一般要求： 接线应按接线端头标志进行。 接线应排列整齐、清楚、美观，导线绝缘应良好、无损伤。电源侧进线应接在进线端，即固定触头接线端；负荷...
