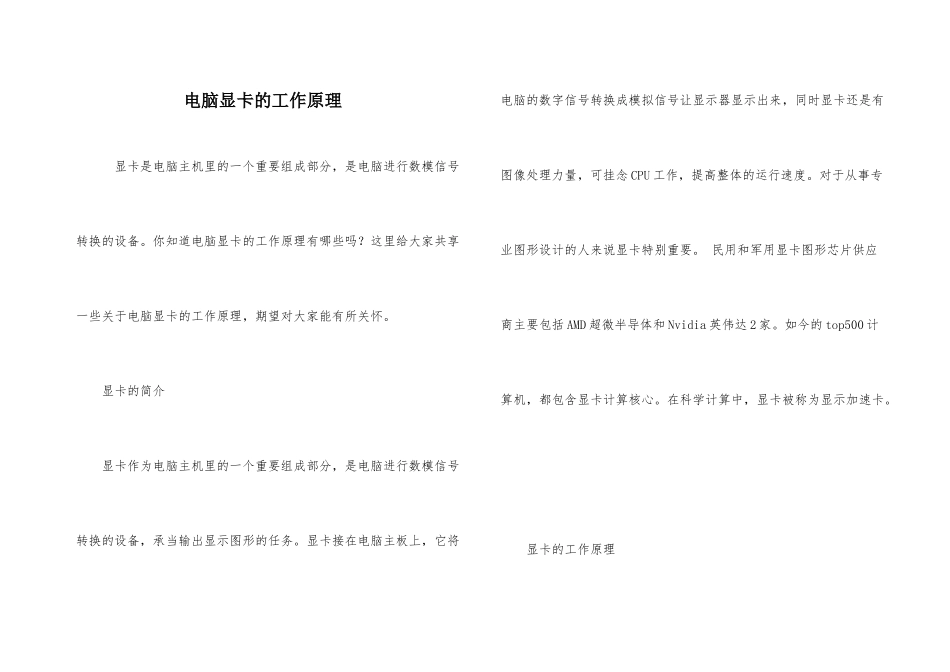

电脑显卡的工作原理

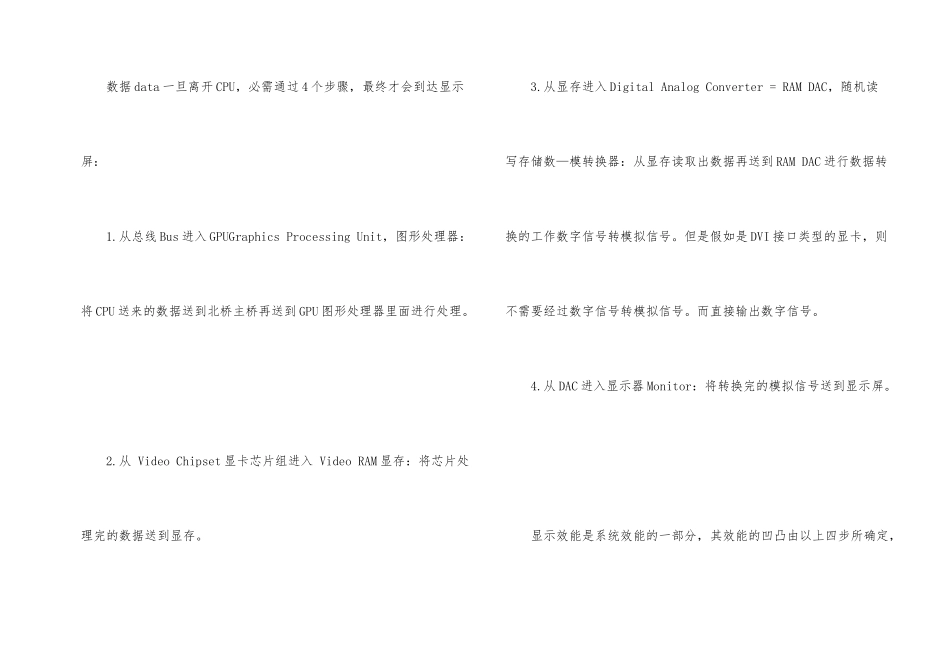

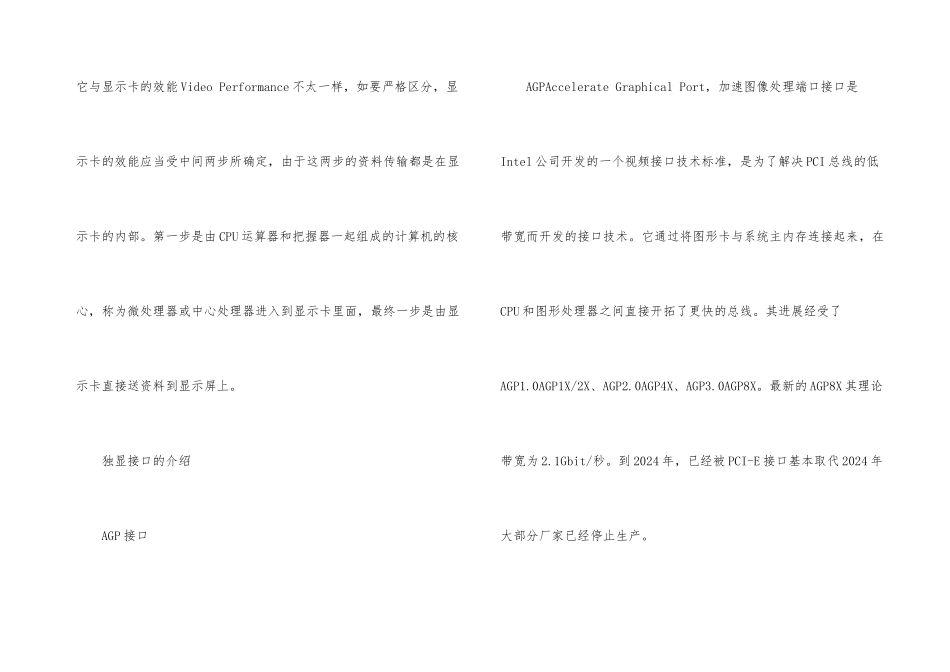

电脑显卡的工作原理 显卡是电脑主机里的一个重要组成部分，是电脑进行数模信号转换的设备。你知道电脑显卡的工作原理有哪些吗？这里给大家共享一些关于电脑显卡的工作原理，期望对大家能有所关怀。 显卡的简介 显卡作为电脑主机里的一个重要组成部分，是电脑进行数模信号转换的设备，承当输出显示图形的任务。显卡接在电脑主板上，它将电脑的数字信号转换成模拟信号让显示器显示出来，同时显卡还是有图像处理力量，可挂念 CPU 工作，提高整体的运行速度。对于从事专业图形设计的人来说显卡特别重要。 民用和军用显卡图形芯片供应商主要包括 AMD 超微半导体和 Nvidia 英伟达 2 家。如今的 top500 计算机，都包含显卡计算核心。在科学计算中，显卡被称为显示加速卡。 显卡的工作原理 数据 data 一旦离开 CPU，必需通过 4 个步骤，最终才会到达显示屏： 1.从总线 Bus 进入 GPUGraphics Processing Unit，图形处理器：将 CPU 送来的数据送到北桥主桥再送到 GPU 图形处理器里面进行处理。 2.从 Video Chipset 显卡芯片组进入 Video RAM 显存：将芯片处理完的数据送到显存。 3.从显存进入 Digital Analog Converter = RAM DAC，随机读写存储数—模转换器：从显存读取出数据再送到 RAM DAC 进行数据转换的工作数字信号转模拟信号。但是假如是 DVI 接口类型的显卡，则不需要经过数字信号转模拟信号。而直接输出数字信号。 4.从 DAC 进入显示器 Monitor：将转换完的模拟信号送到显示屏。 显示效能是系统效能的一部分，其效能的凹凸由以上四步所确定，它与显示卡的效能 Video Performance 不太一样，如要严格区分，显示卡的效能应当受中间两步所确定，由于这两步的资料传输都是在显示卡的内部。第一步是由 CPU 运算器和把握器一起组成的计算机的核心，称为微处理器或中心处理器进入到显示卡里面，最终一步是由显示卡直接送资料到显示屏上。 独显接口的介绍 AGP 接口 AGPAccelerate Graphical Port，加速图像处理端口接口是Intel 公司开发的一个视频接口技术标准，是为了解决 PCI 总线的低带宽而开发的接口技术。它通过将图形卡与系统主内存连接起来，在CPU 和图形处理器之间直接开拓了更快的总线。其进展经受了AGP1.0AGP1X/2X、AGP2.0AGP4X、AGP3.0AGP8X。最新的 AGP8X 其理论带宽为 2.1Gbit/秒。到 2024 年，已经被 PCI-E 接口基本取代 2024 年大部分厂家已经停止生产。 P...
