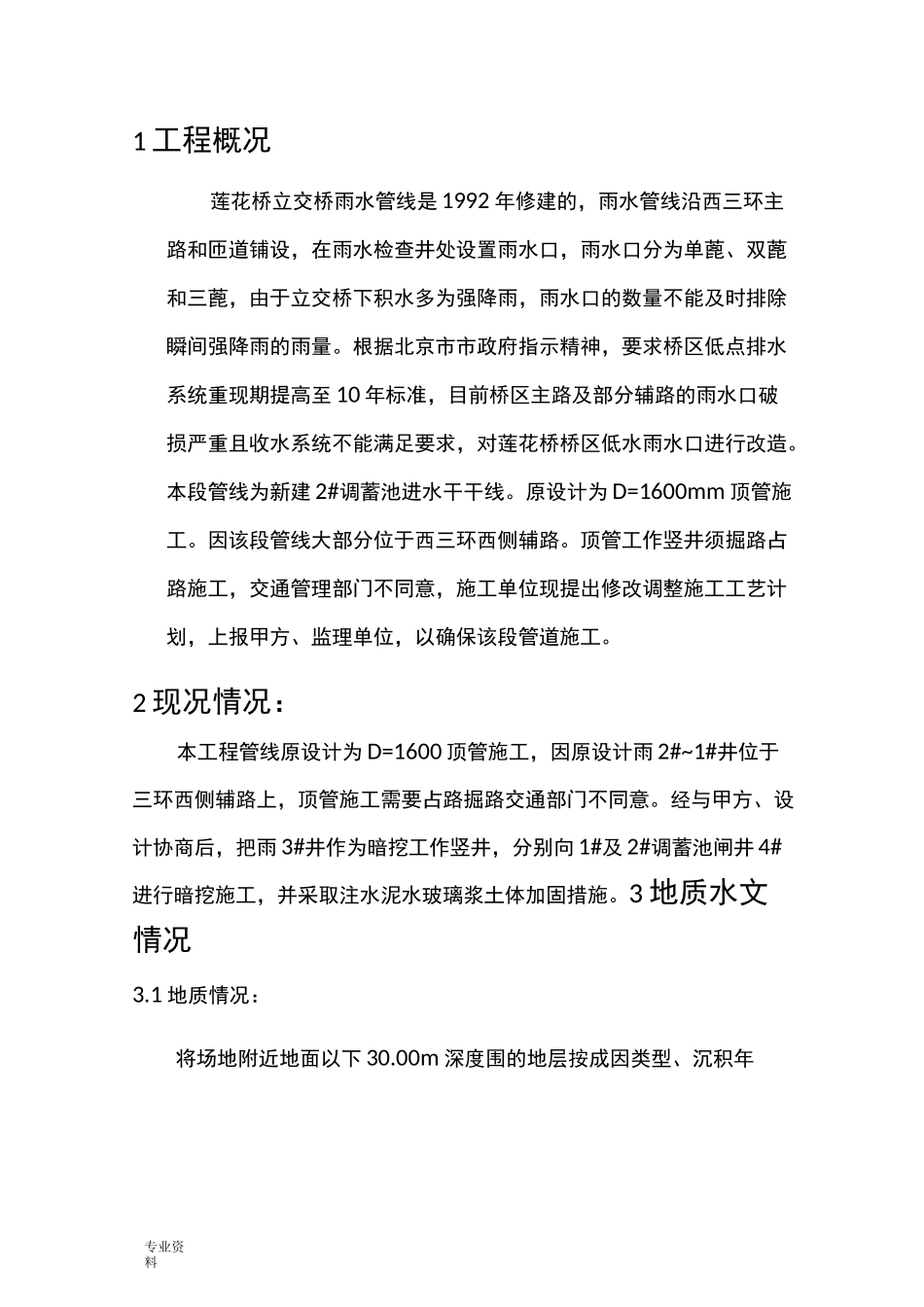

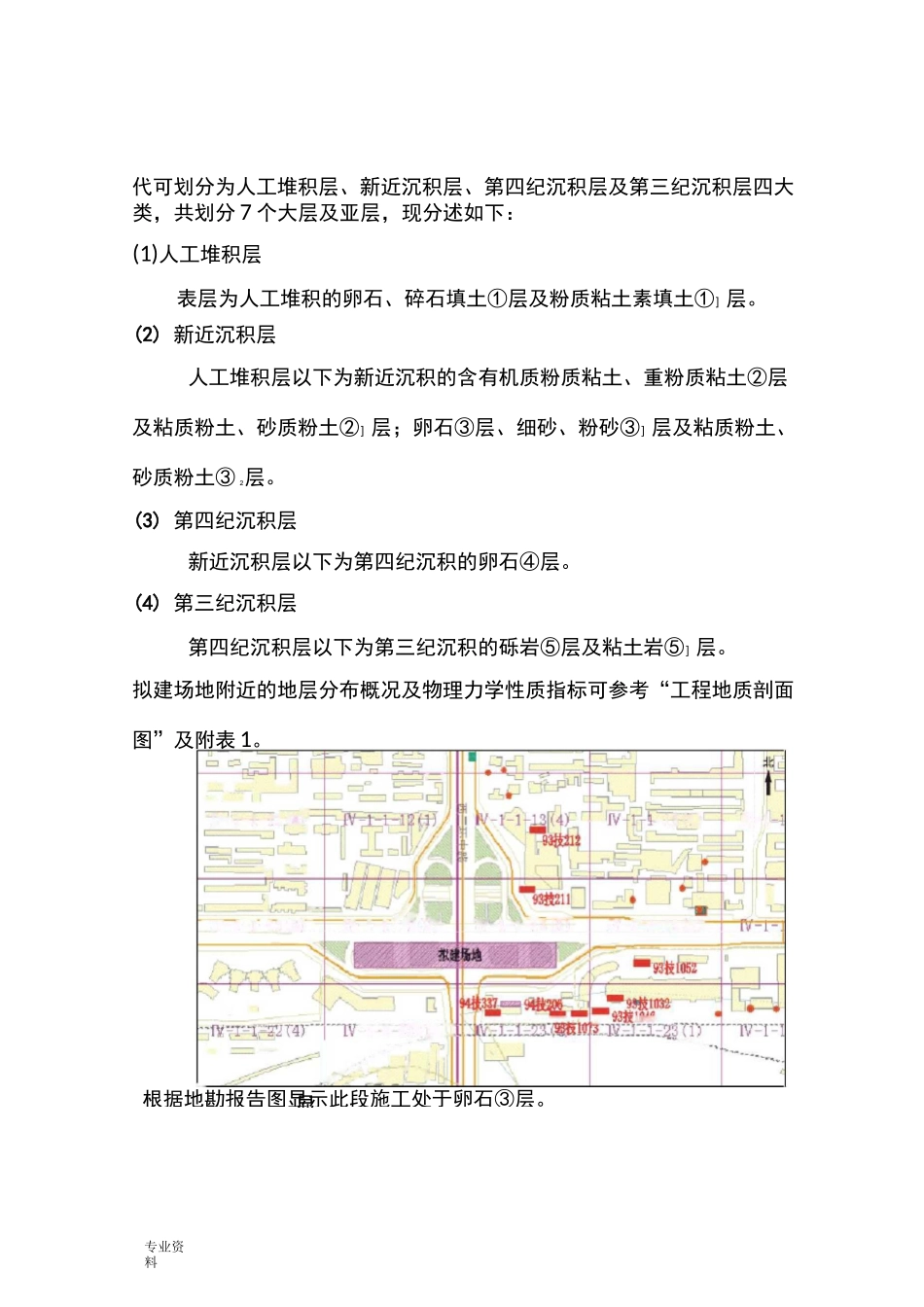

专业资料1 工程概况 22 现况情况：23 地质水文情况 23.1 地质情况：23.2 地下水条件概述 43.3 现况地上、地下障碍物情况 43.4 工程设计情况 44 加固方案 54.1 注浆加固措施 54.2 注浆面积及深度 54.3 注浆孔布置 54.4 垂直注浆 64.5 注浆压力控制 74.6 注浆注意事项 74.7 安全保护：8专业资料1 工程概况莲花桥立交桥雨水管线是 1992 年修建的，雨水管线沿西三环主路和匝道铺设，在雨水检查井处设置雨水口，雨水口分为单蓖、双蓖和三蓖，由于立交桥下积水多为强降雨，雨水口的数量不能及时排除瞬间强降雨的雨量。根据北京市市政府指示精神，要求桥区低点排水系统重现期提高至 10 年标准，目前桥区主路及部分辅路的雨水口破损严重且收水系统不能满足要求，对莲花桥桥区低水雨水口进行改造。本段管线为新建 2#调蓄池进水干干线。原设计为 D=1600mm 顶管施工。因该段管线大部分位于西三环西侧辅路。顶管工作竖井须掘路占路施工，交通管理部门不同意，施工单位现提出修改调整施工工艺计划，上报甲方、监理单位，以确保该段管道施工。2 现况情况：本工程管线原设计为 D=1600 顶管施工，因原设计雨 2#~1#井位于三环西侧辅路上，顶管施工需要占路掘路交通部门不同意。经与甲方、设计协商后，把雨 3#井作为暗挖工作竖井，分别向 1#及 2#调蓄池闸井 4#进行暗挖施工，并采取注水泥水玻璃浆土体加固措施。3 地质水文情况3.1 地质情况：将场地附近地面以下 30.00m 深度围的地层按成因类型、沉积年□吕 1 口 CZZCLJ-—1[Y^i-i-rS^=t 凹:」匚；~[V-：F1F 厂⑶「D 口____J口I | ■=■iv-r^T^TTrzyI二丁:［二蹩门工二M1「— ,r .—LUW‘1■，.列也一 e-一根据地勘报告图显示此段施工处于卵石③层。显专业资料代可划分为人工堆积层、新近沉积层、第四纪沉积层及第三纪沉积层四大类，共划分 7 个大层及亚层，现分述如下：(1)人工堆积层表层为人工堆积的卵石、碎石填土①层及粉质粘土素填土①］层。(2) 新近沉积层人工堆积层以下为新近沉积的含有机质粉质粘土、重粉质粘土②层及粘质粉土、砂质粉土②］层；卵石③层、细砂、粉砂③］层及粘质粉土、砂质粉土③ 2层。(3) 第四纪沉积层新近沉积层以下为第四纪沉积的卵石④层。(4) 第三纪沉积层第四纪沉积层以下为第三纪沉积的砾岩⑤层及粘土岩⑤］层。拟建场地附近的地层分布概况及物理力学性质指标可参考“工程地质剖面图”及附表 1。专业资料3.2 地下...
