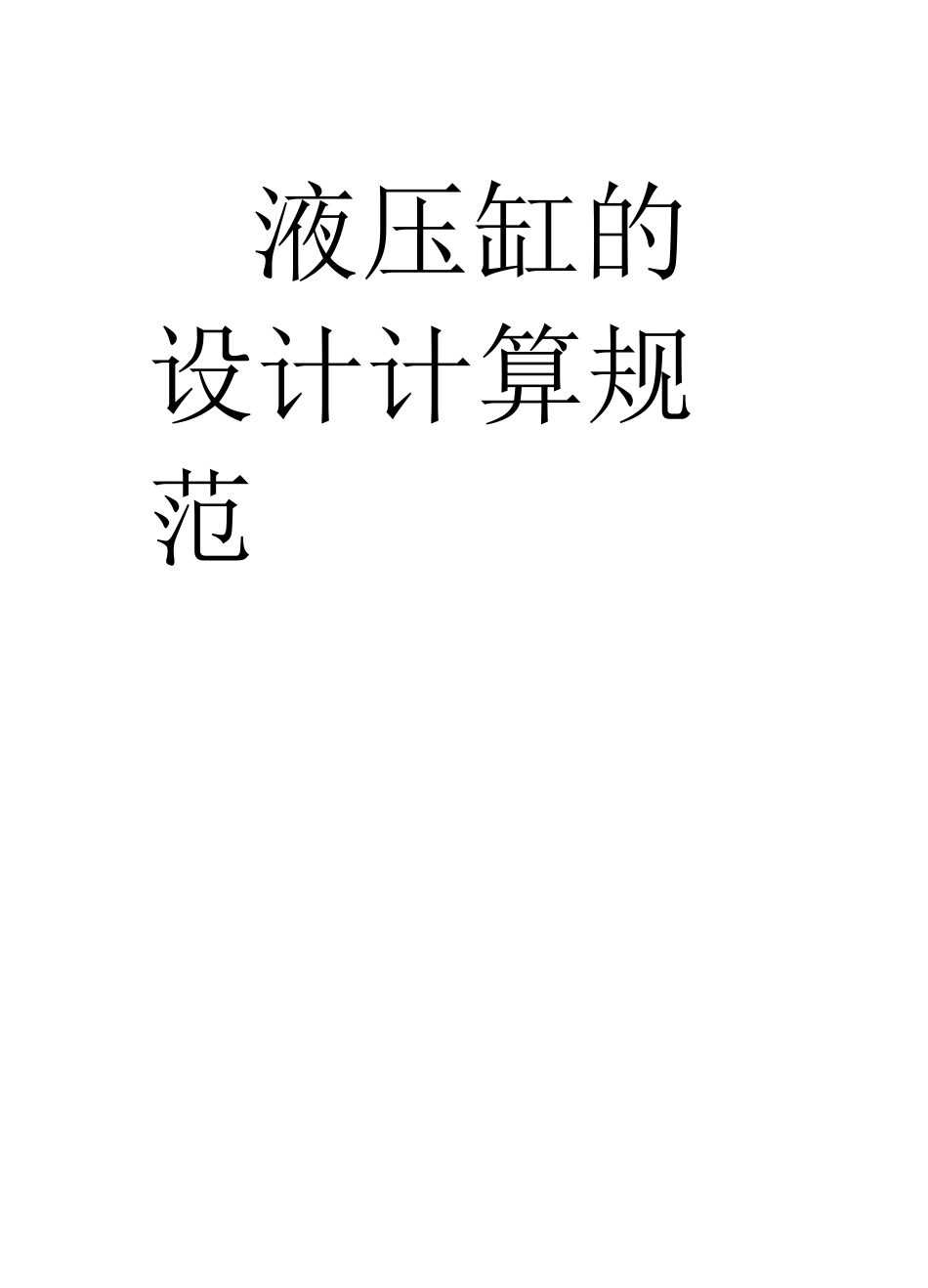

液压缸设计规范VIP专享

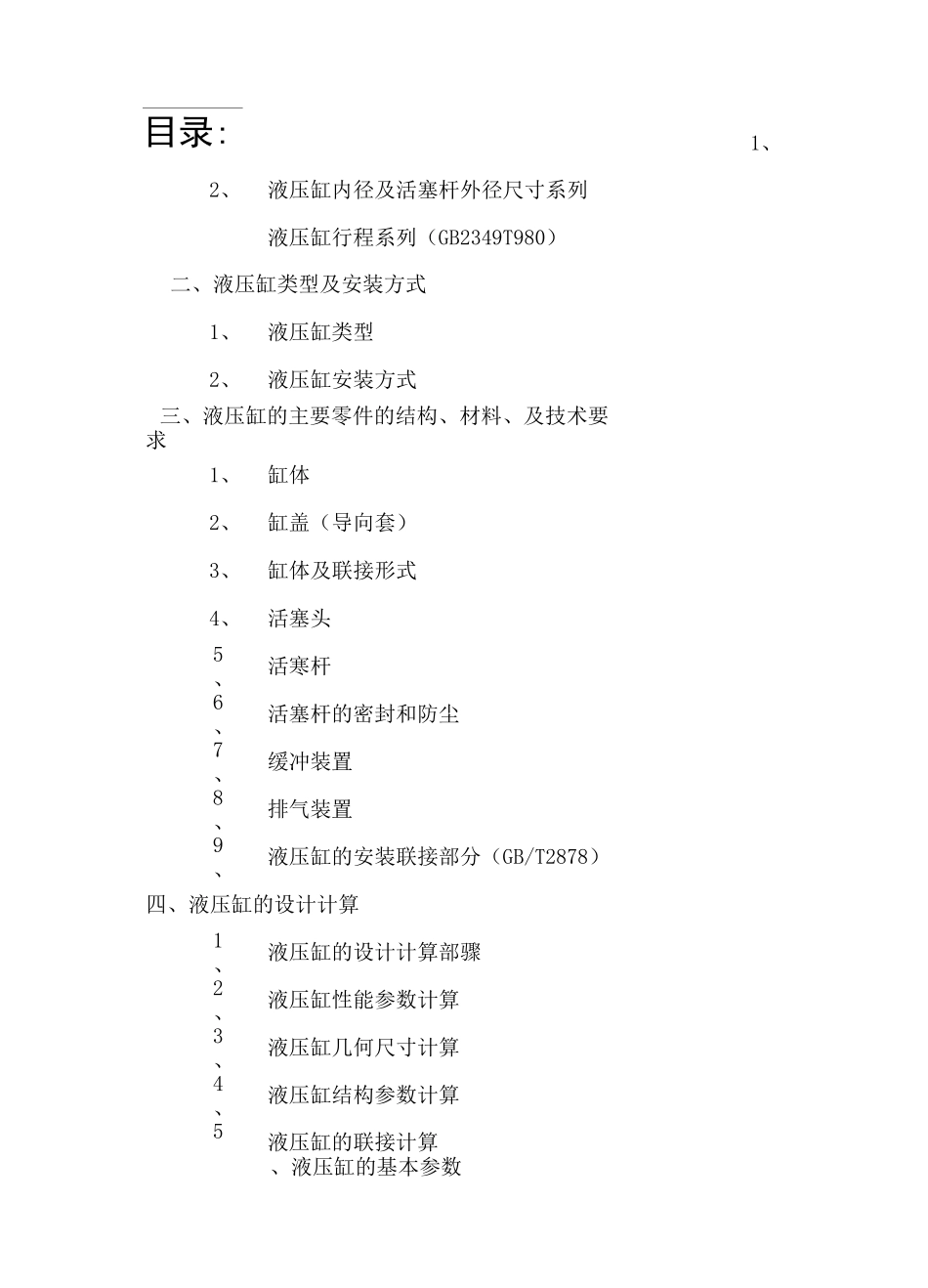

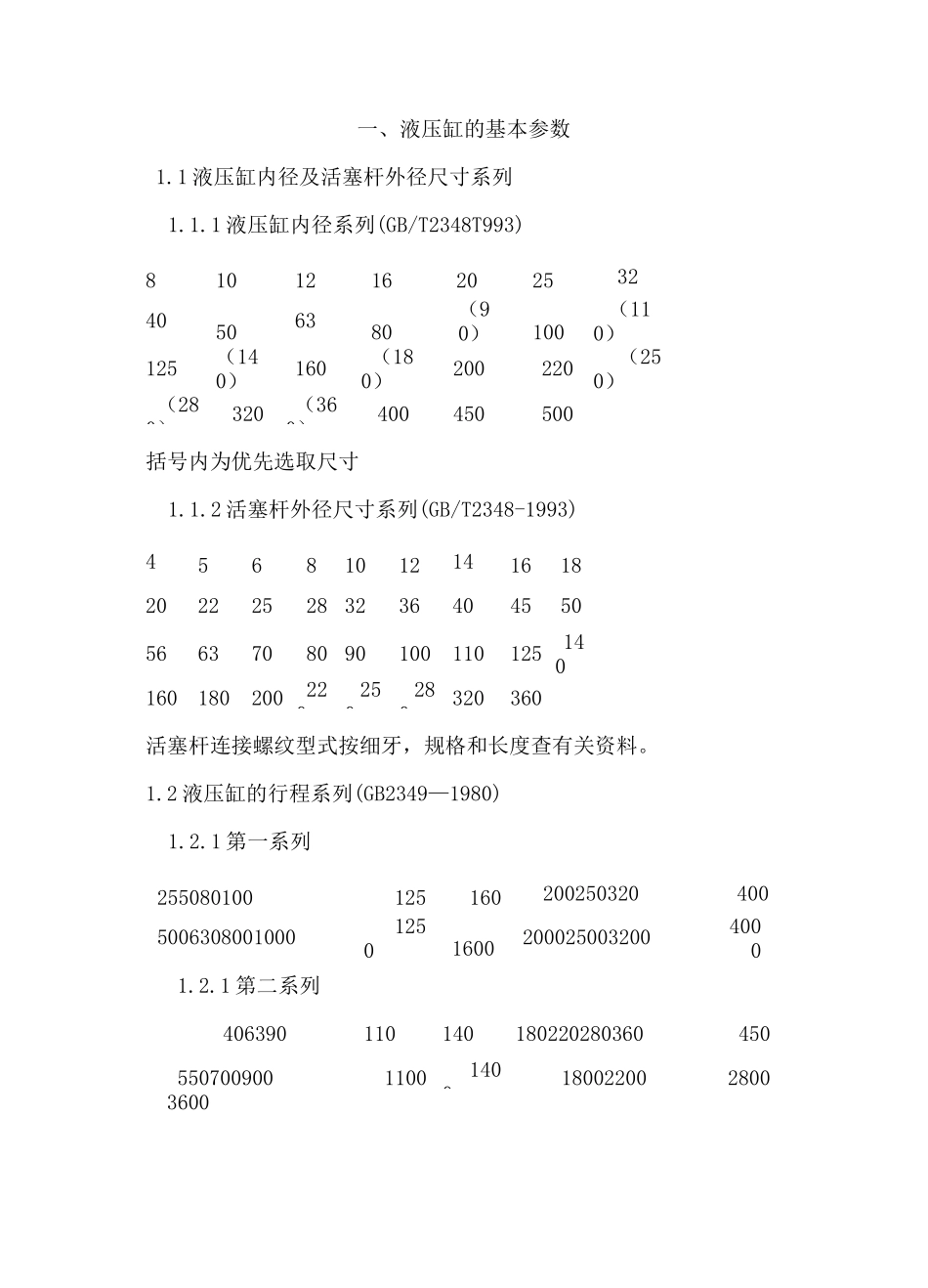

液压缸的设计计算规范目录:1、2、液压缸内径及活塞杆外径尺寸系列液压缸行程系列（GB2349T980）二、液压缸类型及安装方式1、液压缸类型2、液压缸安装方式三、液压缸的主要零件的结构、材料、及技术要求1、缸体2、缸盖（导向套）3、缸体及联接形式4、活塞头5、活寒杆6、活塞杆的密封和防尘7、缓冲装置8、排气装置9、液压缸的安装联接部分（GB/T2878）四、液压缸的设计计算1、液压缸的设计计算部骤2、液压缸性能参数计算3、液压缸几何尺寸计算4、液压缸结构参数计算5、液压缸的联接计算、液压缸的基本参数一、液压缸的基本参数1.1 液压缸内径及活塞杆外径尺寸系列1.1.1 液压缸内径系列(GB/T2348T993)810121620253240506380（90）100（110）125（140）160（180）200220（250）（280）320（360）400450500括号内为优先选取尺寸1.1.2 活塞杆外径尺寸系列(GB/T2348-1993)4568101214161820222528 323640455056637080 90100110125140160180200220250280320360活塞杆连接螺纹型式按细牙，规格和长度查有关资料。1.2 液压缸的行程系列(GB2349—1980)1.2.1 第一系列25508010012516020025032040050063080010001250160020002500320040001.2.1 第二系列4063901101401802202803604505507009001100140018002200280036002.2.2 对活塞螺纹联接在梁二、液压缸的类型和安装办法2.1 液压缸的类型对江东机械公司而言2.1.1 双作用式活塞式液压缸对江东机械公司而言2.2.1 对柱塞式头部法兰2.1.2 单作用式柱塞式液压2.2 液压缸的安装方式A 内径 H8H9 精度粗糙度（垳磨三、液压缸主要零件的结构、材料、技术要求3.1 缸体3.1.1 缸体材料A 焊接缸头缸底等，采用 35 钢粗加工后调质[o]=110MPaB—般情况采用 45 钢 HB241—285[o]=120MPaC 铸钢采用 ZG310—57[o]=100MPaD 球墨铸铁（江东厂采用）QT50—7[o]=80—90MPaE 无缝纲管调质（35 号 45 号）[o]=110MPa3.1.2 缸体技术要求B 内径圆度 O9—11 级圆柱度 08 级3.2 缸盖（导向套）3.2.1 缸盖材料A 可选 35,45 号锻钢B 可选用 ZG35,ZG45 铸钢C 可选用 HT200HT300HT350 铸铁D 当缸盖又是导向导时选铸铁3.2.2 缸盖技术要求A 直径 d（同缸内径）等各种回转面（不含密封圈）圆柱度按 09、10、11 级精度B 内外圆同轴度公差 0.03mmC 与油缸的配合端面丄按 7 级1.E5/"D 导向面表面粗糙度疗3.2.3 联接形式多种可按图 133.2.4 活塞头（耐磨）A 材料灰铸铁 HT200HT300 ...
