双闭环三相异步电动机调压调速系统课程设计..

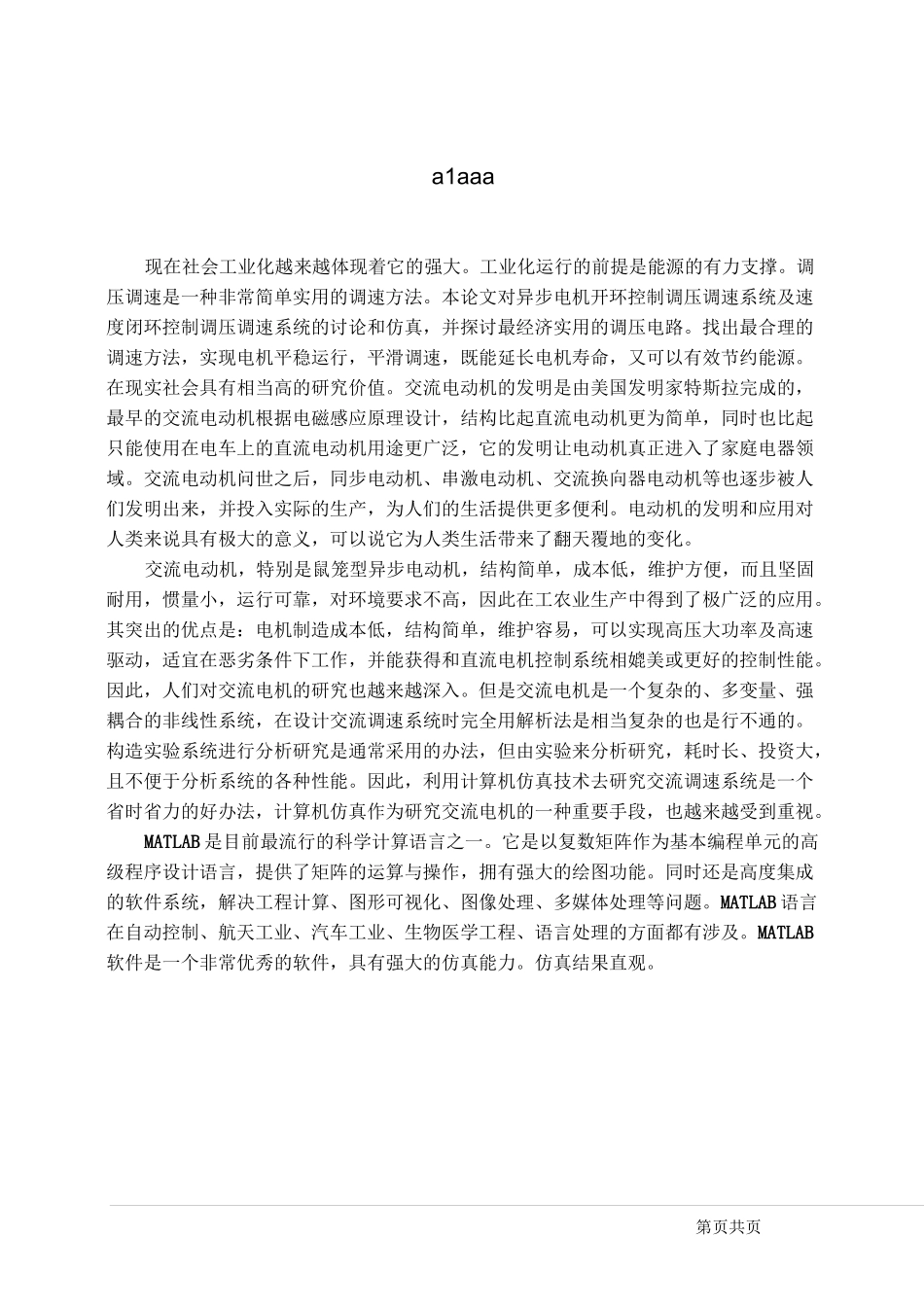

第页共页a1aaa现在社会工业化越来越体现着它的强大。工业化运行的前提是能源的有力支撑。调压调速是一种非常简单实用的调速方法。本论文对异步电机开环控制调压调速系统及速度闭环控制调压调速系统的讨论和仿真，并探讨最经济实用的调压电路。找出最合理的调速方法，实现电机平稳运行，平滑调速，既能延长电机寿命，又可以有效节约能源。在现实社会具有相当高的研究价值。交流电动机的发明是由美国发明家特斯拉完成的，最早的交流电动机根据电磁感应原理设计，结构比起直流电动机更为简单，同时也比起只能使用在电车上的直流电动机用途更广泛，它的发明让电动机真正进入了家庭电器领域。交流电动机问世之后，同步电动机、串激电动机、交流换向器电动机等也逐步被人们发明出来，并投入实际的生产，为人们的生活提供更多便利。电动机的发明和应用对人类来说具有极大的意义，可以说它为人类生活带来了翻天覆地的变化。交流电动机，特别是鼠笼型异步电动机，结构简单，成本低，维护方便，而且坚固耐用，惯量小，运行可靠，对环境要求不高，因此在工农业生产中得到了极广泛的应用。其突出的优点是：电机制造成本低，结构简单，维护容易，可以实现高压大功率及高速驱动，适宜在恶劣条件下工作，并能获得和直流电机控制系统相媲美或更好的控制性能。因此，人们对交流电机的研究也越来越深入。但是交流电机是一个复杂的、多变量、强耦合的非线性系统，在设计交流调速系统时完全用解析法是相当复杂的也是行不通的。构造实验系统进行分析研究是通常采用的办法，但由实验来分析研究，耗时长、投资大，且不便于分析系统的各种性能。因此，利用计算机仿真技术去研究交流调速系统是一个省时省力的好办法，计算机仿真作为研究交流电机的一种重要手段，也越来越受到重视。MATLAB 是目前最流行的科学计算语言之一。它是以复数矩阵作为基本编程单元的高级程序设计语言，提供了矩阵的运算与操作，拥有强大的绘图功能。同时还是高度集成的软件系统，解决工程计算、图形可视化、图像处理、多媒体处理等问题。MATLAB 语言在自动控制、航天工业、汽车工业、生物医学工程、语言处理的方面都有涉及。MATLAB软件是一个非常优秀的软件，具有强大的仿真能力。仿真结果直观。第页共页晶膽L11D2DDDDDDDDDDDDDDDDDDDDDD2.1DDDDDDDDDDDDDDDDDDDDD调压调速是异步电动机调速方法中的一种，由三相异步电动机机械特性参数表达式可知，当异步电动机等效电路的参数不变时，在相同点的转...
