污水输送管道下穿高铁施工组织.

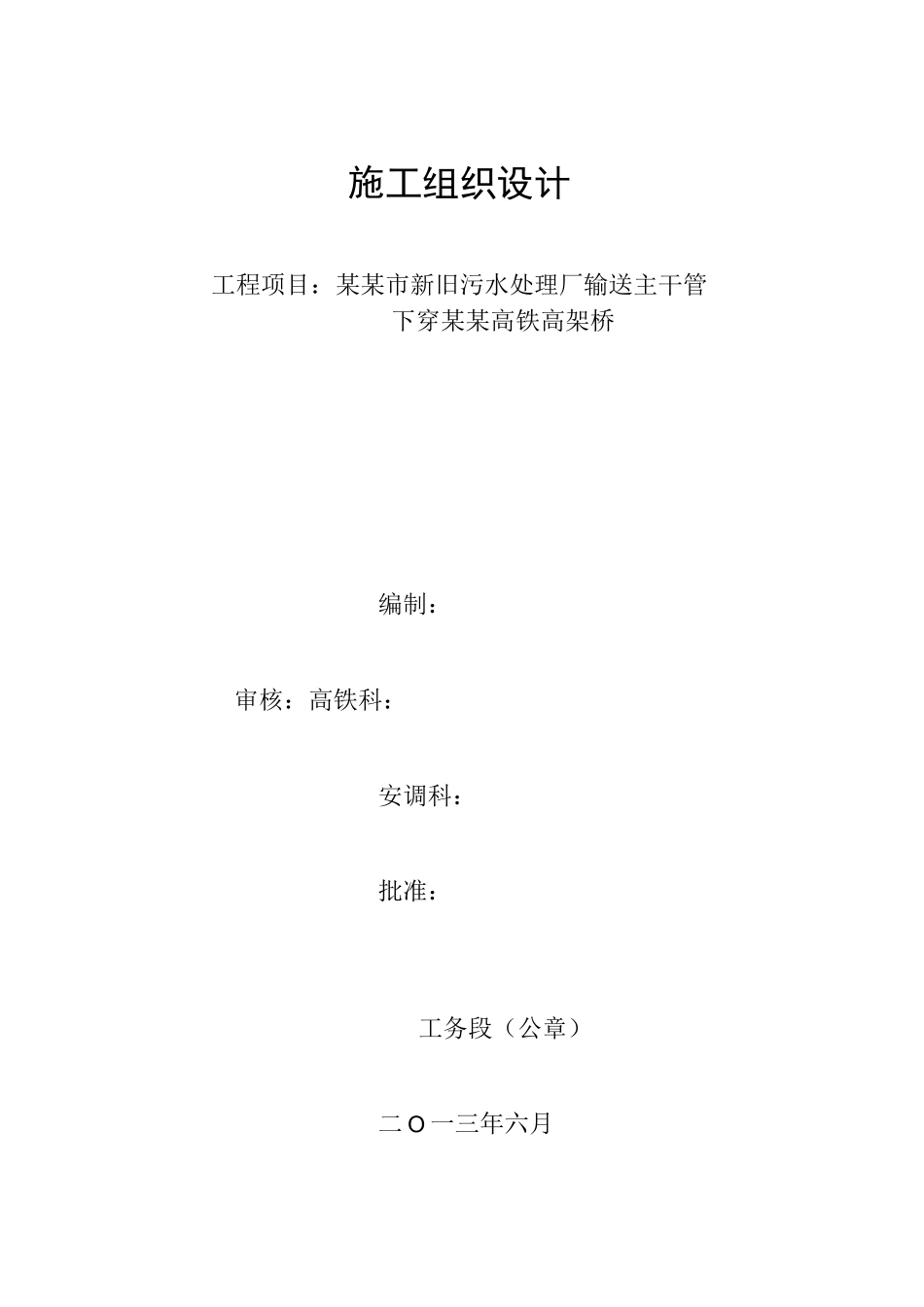

污水输送管道下穿高铁施工组织._第1页
1/19

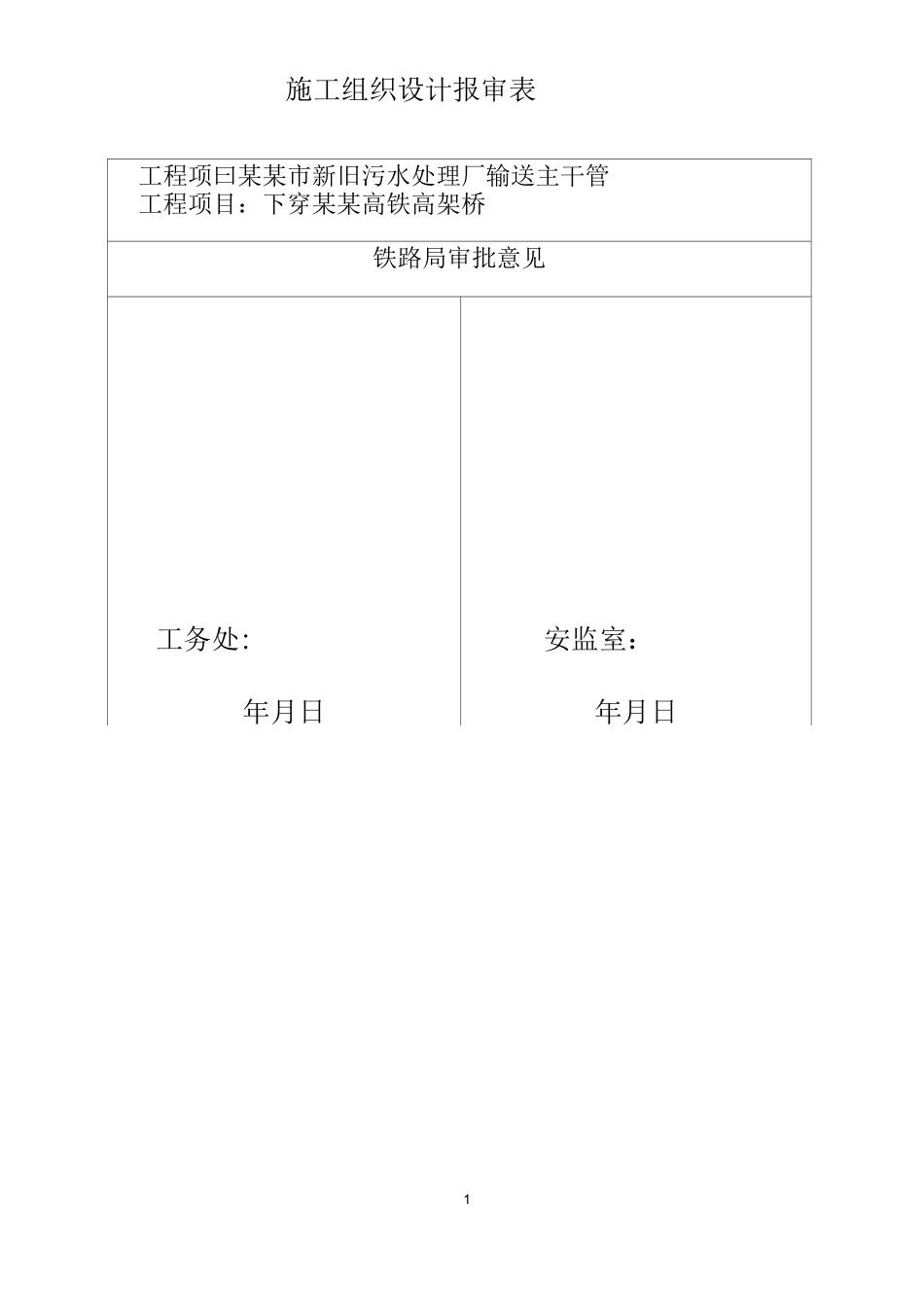

污水输送管道下穿高铁施工组织._第2页
2/19
污水输送管道下穿高铁施工组织._第3页
3/19
施工组织设计工程项目:某某市新旧污水处理厂输送主干管下穿某某高铁高架桥编制:审核:高铁科:安调科:批准:工务段(公章)二 O 一三年六月施工组织设计报审表1工程项曰某某市新旧污水处理厂输送主干管工程项目:下穿某某高铁高架桥铁路局审批意见工务处:年月日安监室:年月日施工组织设计报审表2总工室:年月日施工组织设计报审表工程项目:某某市新旧污水处理厂输送主干管下穿某某高铁高架桥设计及监理单位审批意见设计单位年月日施工组织设计报审表监理单位年月日3某某市新旧污水处理厂输送主干管下穿某某高铁高架桥施工组织措施一、工程概况某某市新旧污水处理厂输送主干管工程,是某某市重点工程,位于陕县大营乡辛店村附近,输送污水主干管道铺设至某某市快速通道陕县段时,需要由北向南,自下方穿越某某高铁客运专线一次。下穿点铁路里程为:K820+894.5,位于陕县特大桥64 号与 65 号桥墩之间,污水管道里程为 K6+874,污水管道与铁路正交。(一)穿越处铁路现状工程位于某某客运专线某某南站至某某西站之间,铁路为双线,线间距 5m,采用旭普林无碴轨道,电气化铁路,列车设计时速350km/h。高架桥桥面宽 13.6m,上部结构采用 32m 预应力混凝土简支箱梁,箱梁宽与桥面等宽:下部结构采用空心板式墩,墩高12m,横桥向宽 6.8m,顺桥向宽 3.4m,基础采用群桩承台。承台尺寸为 10・1m(横桥向)*5.4(顺桥向)m*2m(承台高),基础桩采用 8 根直径 1m 钻孔灌注桩。64 号桥墩桩长 44m,65 号桥墩桩长47m。穿越处高铁通信设备、信号光电缆均在桥梁上侧通过,施工位置未发现铁路通信、信号及电力管线等铁路设施。(二)、穿越处水文地质状况:工程所在区域地貌类型主要为阶地。地形较平整,场地高程范围 327.3-330.5 米。地层主要由第四系全新统黄土状粉土组成,褐黄色,土质较均匀,大孔发育。稍湿,稍密,坚硬。中至高压缩性,具有湿陷性。(三)、穿越方案污水主干管分为进水管及回水管各 1 根,内径 1・2m,壁厚0.12m,材质为 Q235A 焊接钢管,工作压力 0.8mpa,控制压力1.2mpa,坡度为 1.518%。4管道在某某客专 K820+894.5 处陕县特大桥第 64 号、65 号桥墩之间穿越。护管涵采用厂制直径为 2m 的钢筋混凝土圆管,壁厚为 0・22m。单孔合计长度 60m,每孔 30 节。两孔共 60 节。污水主干管从护管涵内通过,污水主干管与护管涵相接处设 C15 素混凝土底座。护管涵中心线与铁路正交。护管涵两侧设 C30...
