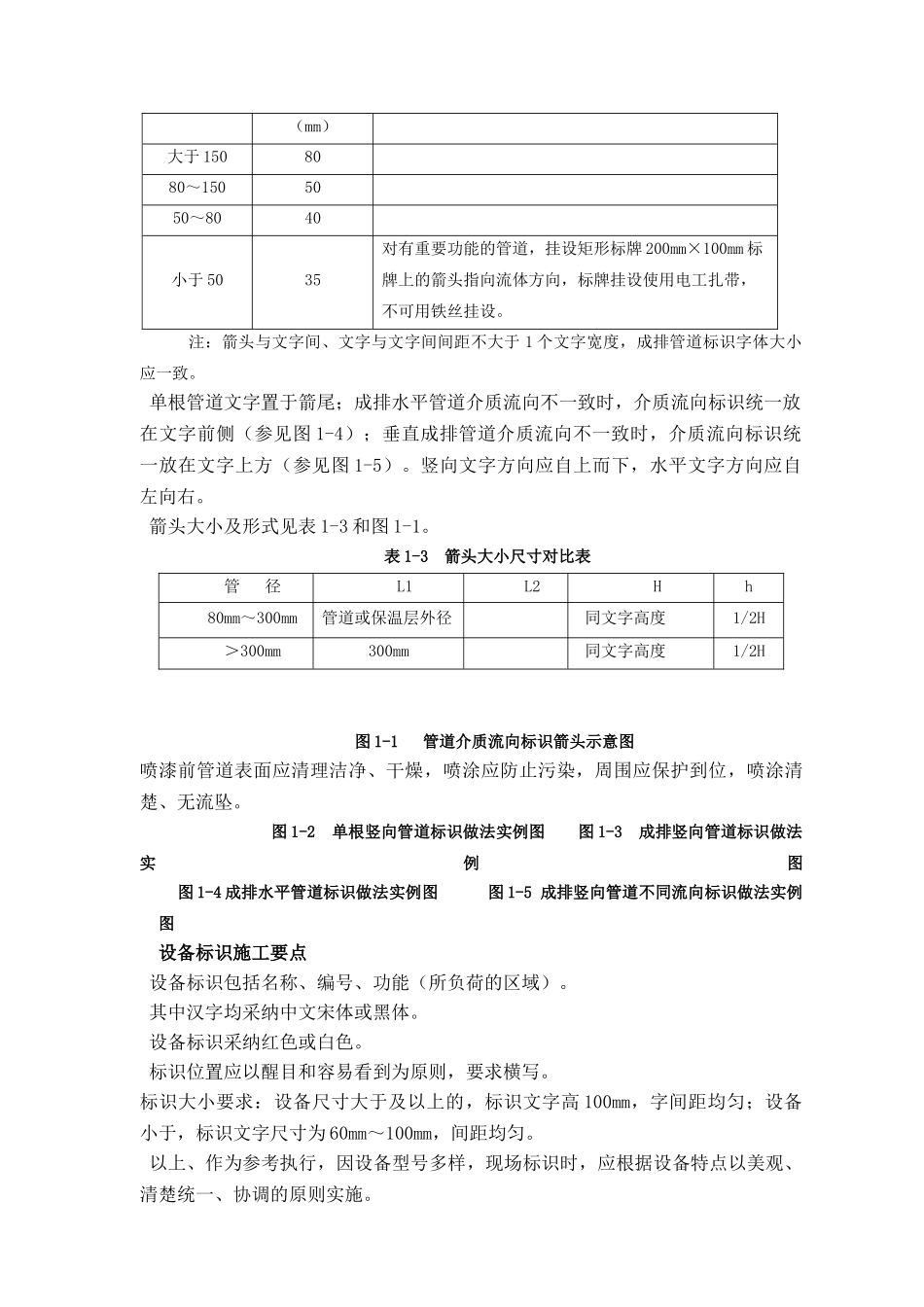

管道及设备标识施工标准做法1 工艺原理采纳喷漆、设标识牌等在管道、设备上对其状态参数或功能做简要注释说明。2 工艺流程确认标识位置制作标识装置清洗标识部位喷涂或挂牌3 施工要点管道标识施工要点 标识部位应选在宜观察部位。应在便于标识的直线段上，避开管件等部位，成排管道标识应一致。垂直管道宜标识在朝向通道侧管道轴线中心，长度不一致的成排管道标识，以满足标识高度的直线段最短管道为基准，依次一致标识。水平管道轴线距地小于时，标识在管道正上方；在～时，标识在正视侧面；大于时，标识在正下方或侧面。标识内容应反映系统名称、编号、介质流向；标识形式包括颜色、文字、箭头。塑料管及复合管不刷面漆，应设箭头、文字标识。标识所采纳的颜色，如设计有明确要求的根据设计执行，如设计未明确的参照表1-1 执行。表 1-1 管道标识颜色对比一览表注1 塑料管不刷面漆2 室外管道标识参照上表。管道标识原则：（1）各种管道的标识应清楚、美观、法律规范；（2）管道标识应设在管道起点、终点、交叉、穿墙处及需要观察的地方； （3）长直管道标识间距不小于 20m/处。 标识文字根据表 1-2 执行。表 1-2 标识文字管径（mm）文字高度备注管道系统管道面色标识颜色生活给水管道管道底色（镀锌色）白色热水给水、采暖、蒸汽管道保温层颜色红色中水管道绿色白色消防红色白色天然气黄色红色空调冷冻水保温层颜色白色空调冷却水银粉白色排水管道底色（镀锌管道为银粉色）黑色防排烟风管镀锌色红色通风风管镀锌色蓝色空调风管保温层颜色红色（mm）大于 1508080～1505050～8040小于 5035对有重要功能的管道，挂设矩形标牌 200mm×100mm 标牌上的箭头指向流体方向，标牌挂设使用电工扎带，不可用铁丝挂设。注：箭头与文字间、文字与文字间间距不大于 1 个文字宽度，成排管道标识字体大小应一致。 单根管道文字置于箭尾；成排水平管道介质流向不一致时，介质流向标识统一放在文字前侧（参见图 1-4）；垂直成排管道介质流向不一致时，介质流向标识统一放在文字上方（参见图 1-5）。竖向文字方向应自上而下，水平文字方向应自左向右。 箭头大小及形式见表 1-3 和图 1-1。表 1-3 箭头大小尺寸对比表管 径L1L2Hh80mm～300mm管道或保温层外径同文字高度1/2H＞300mm300mm同文字高度1/2H图 1-1 管道介质流向标识箭头示意图喷漆前管道表面应清理洁净、干燥，喷涂应防止污染，周围应保护到位，喷涂清楚、无流坠。 图 1-2...
