管道技术交底记录

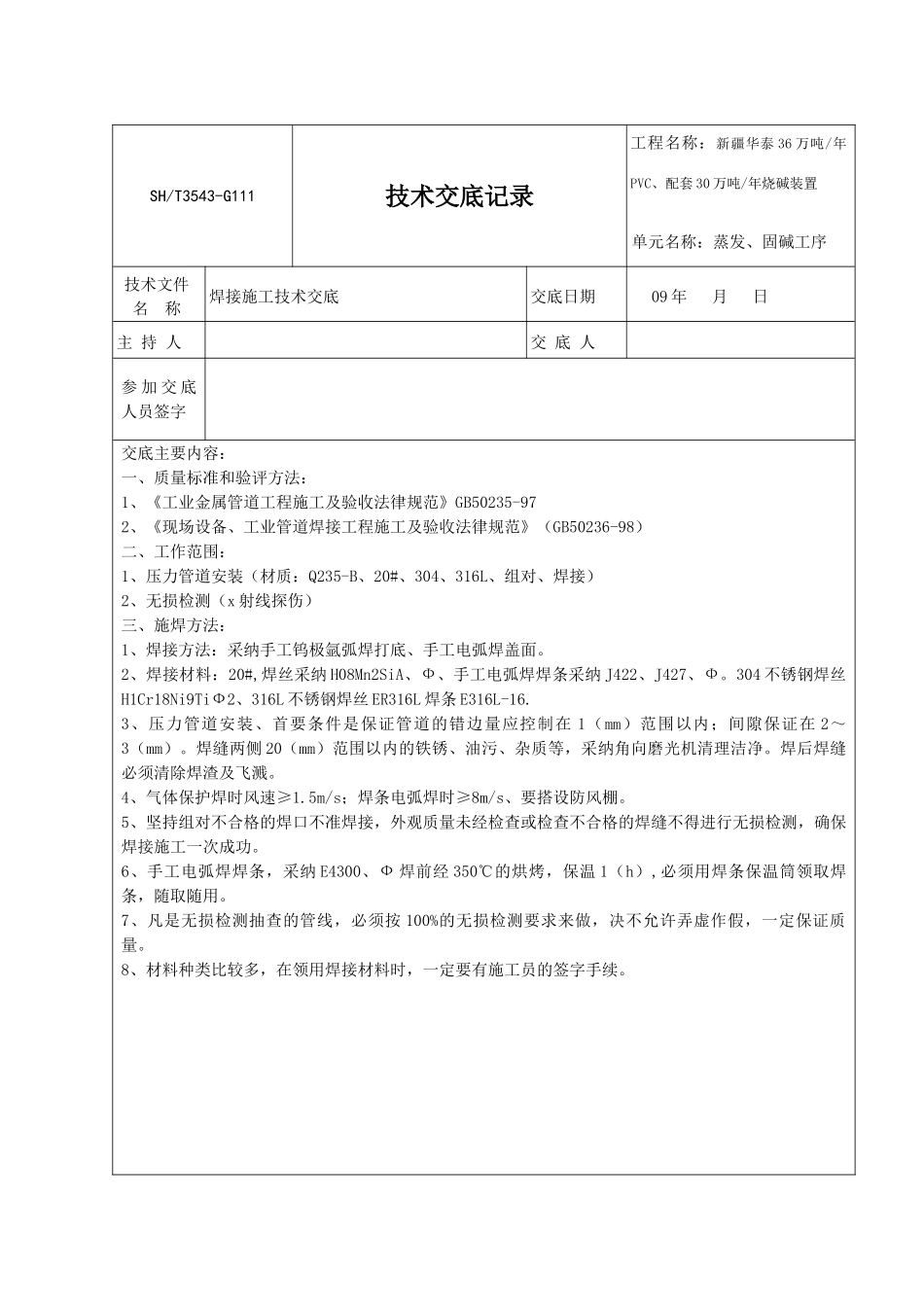

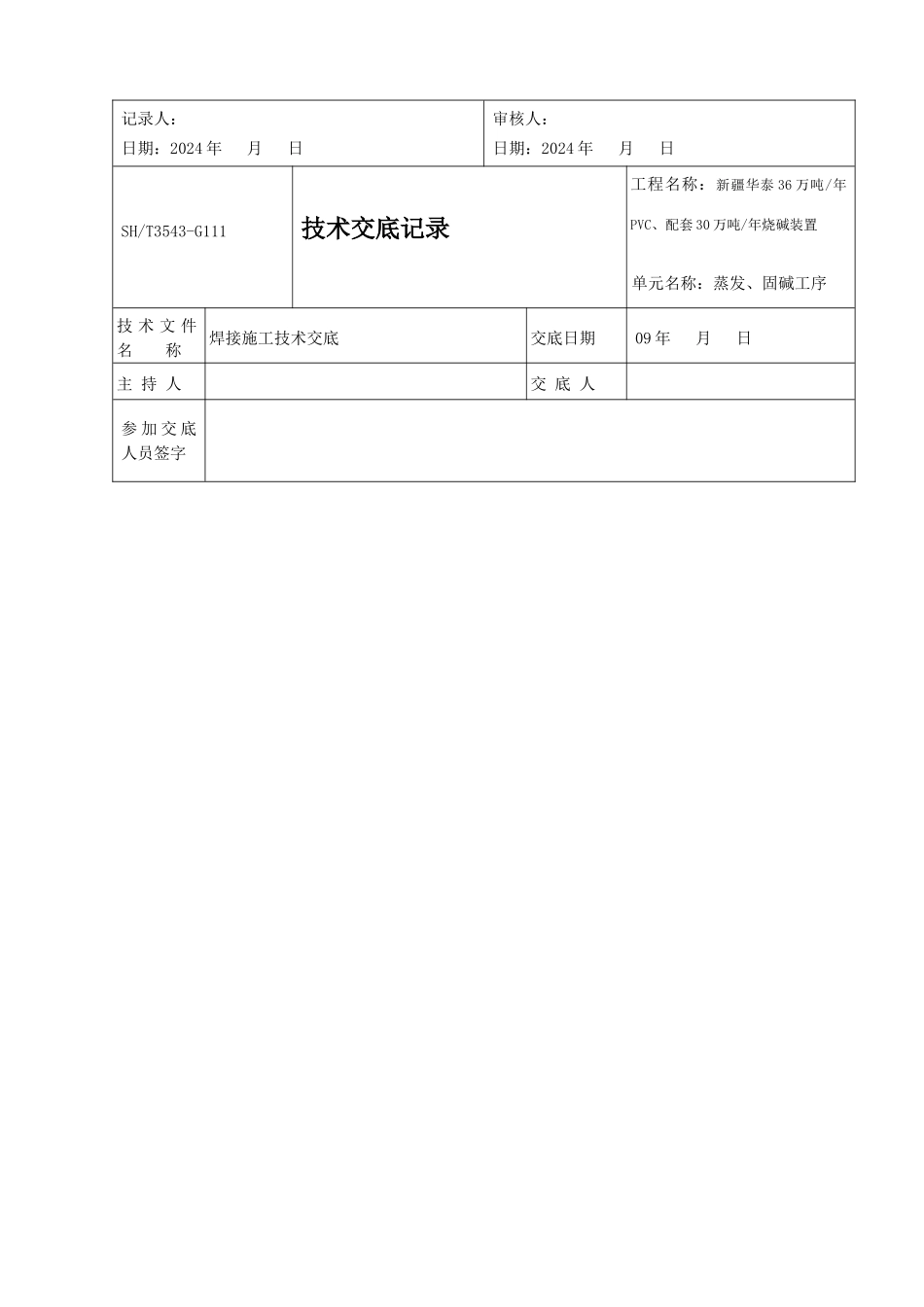

SH/T3543-G111技术交底记录工程名称：新疆华泰 36 万吨/年PVC、配套 30 万吨/年烧碱装置单元名称：蒸发、固碱工序技术文件名 称焊接施工技术交底交底日期09 年 月 日主 持 人交 底 人参 加 交 底人员签字交底主要内容：一、质量标准和验评方法：1、《工业金属管道工程施工及验收法律规范》GB50235-972、《现场设备、工业管道焊接工程施工及验收法律规范》（GB50236-98）二、工作范围：1、压力管道安装（材质：Q235-B、20#、304、316L、组对、焊接）2、无损检测（x 射线探伤）三、施焊方法： 1、焊接方法：采纳手工钨极氩弧焊打底、手工电弧焊盖面。2、焊接材料：20#,焊丝采纳 H08Mn2SiA、Ф、手工电弧焊焊条采纳 J422、J427、Ф。304 不锈钢焊丝H1Cr18Ni9TiФ2、316L 不锈钢焊丝 ER316L 焊条 E316L-16.3、压力管道安装、首要条件是保证管道的错边量应控制在 1（mm）范围以内；间隙保证在 2～3（mm）。焊缝两侧 20（mm）范围以内的铁锈、油污、杂质等，采纳角向磨光机清理洁净。焊后焊缝必须清除焊渣及飞溅。4、气体保护焊时风速≥1.5m/s；焊条电弧焊时≥8m/s、要搭设防风棚。5、坚持组对不合格的焊口不准焊接，外观质量未经检查或检查不合格的焊缝不得进行无损检测，确保焊接施工一次成功。6、手工电弧焊焊条，采纳 E4300、Ф 焊前经 350℃的烘烤，保温 1（h）,必须用焊条保温筒领取焊条，随取随用。7、凡是无损检测抽查的管线，必须按 100%的无损检测要求来做，决不允许弄虚作假，一定保证质量。8、材料种类比较多，在领用焊接材料时，一定要有施工员的签字手续。记录人：日期：2024 年 月 日审核人：日期：2024 年 月 日SH/T3543-G111技术交底记录工程名称：新疆华泰 36 万吨/年PVC、配套 30 万吨/年烧碱装置单元名称：蒸发、固碱工序技 术 文 件名 称焊接施工技术交底交底日期09 年 月 日主 持 人交 底 人参 加 交 底人员签字交底主要内容：四、安全措施：1、管道组对时，使用工装夹具要注意安全，不要损害别人，不要被别人损害。2、使用角向磨光机时，砂轮片的拆、装一定要到位，在打磨时，不要用力过猛。3、在吊装时、吊钩、吊绳是否安全可靠；管件应捆紧绑牢。起吊时应将管内杂物清理洁净，并防止管道摆动。重物下方不得有人作业或行走，停放平稳后方能摘钩。4、焊接方面的安全，防触电、防弧光、防有害气体、高空坠落，工艺厂房中的孔洞。5、进入厂区一定要带安全帽、高空作业一定...
