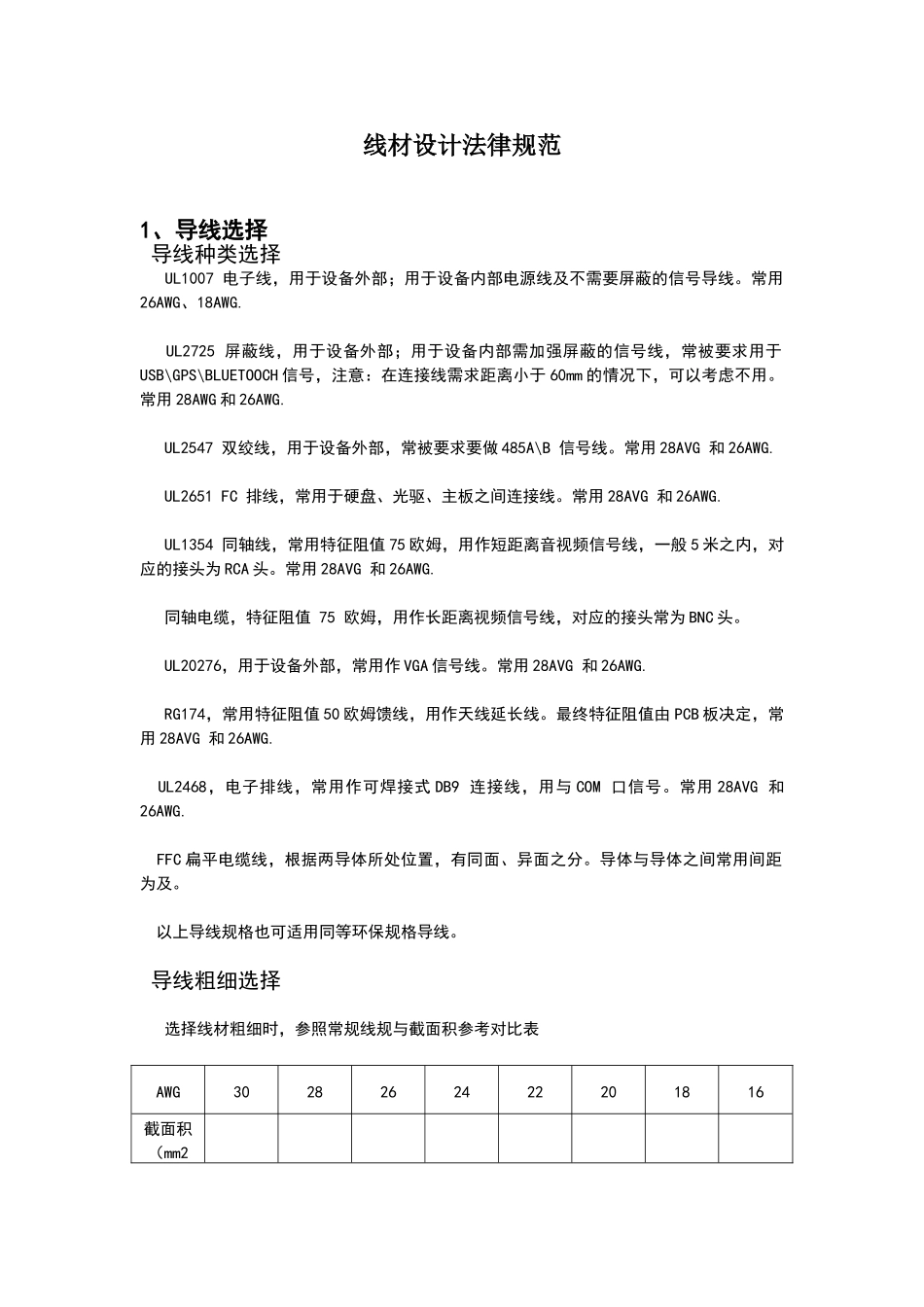

线材设计规范

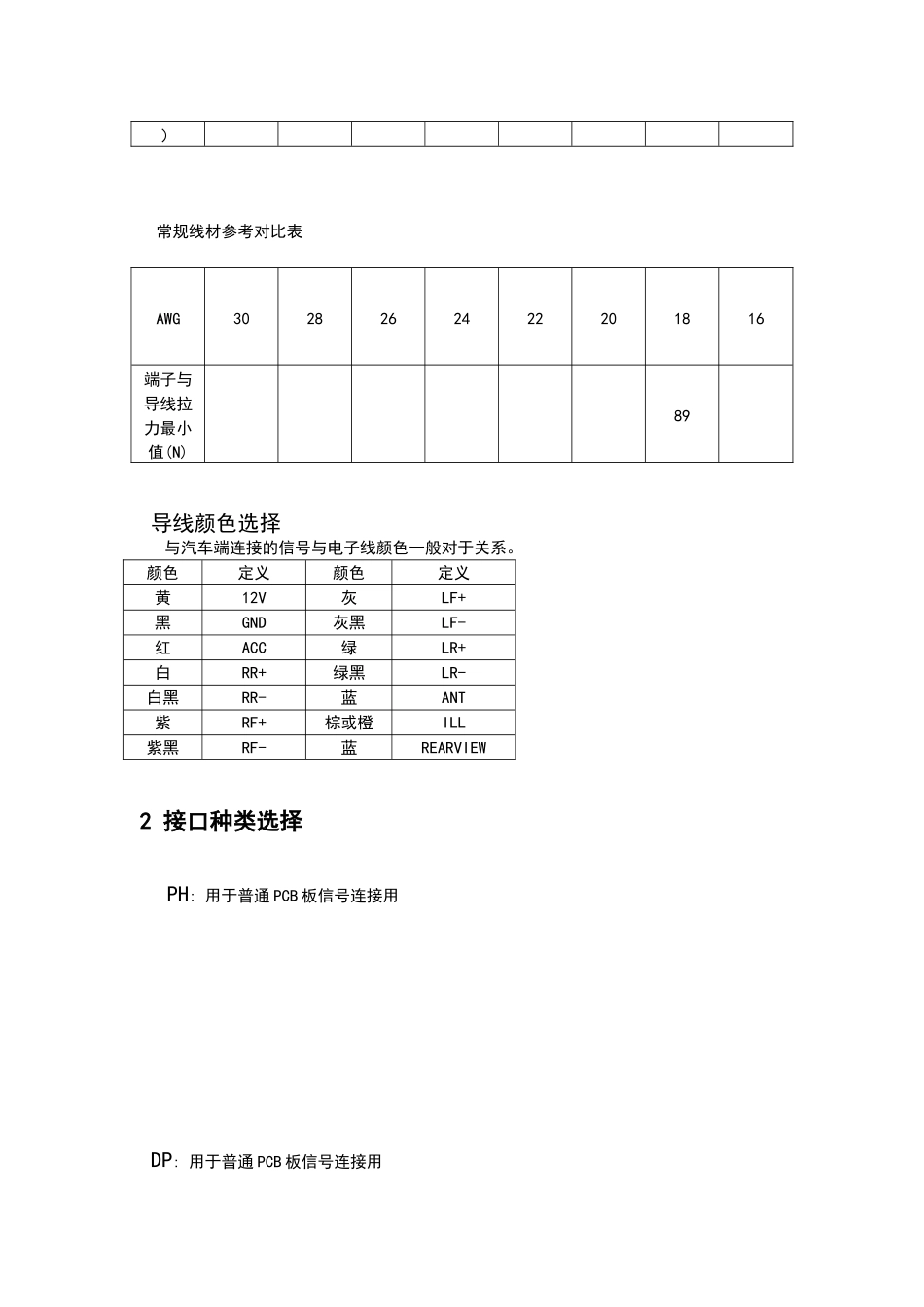

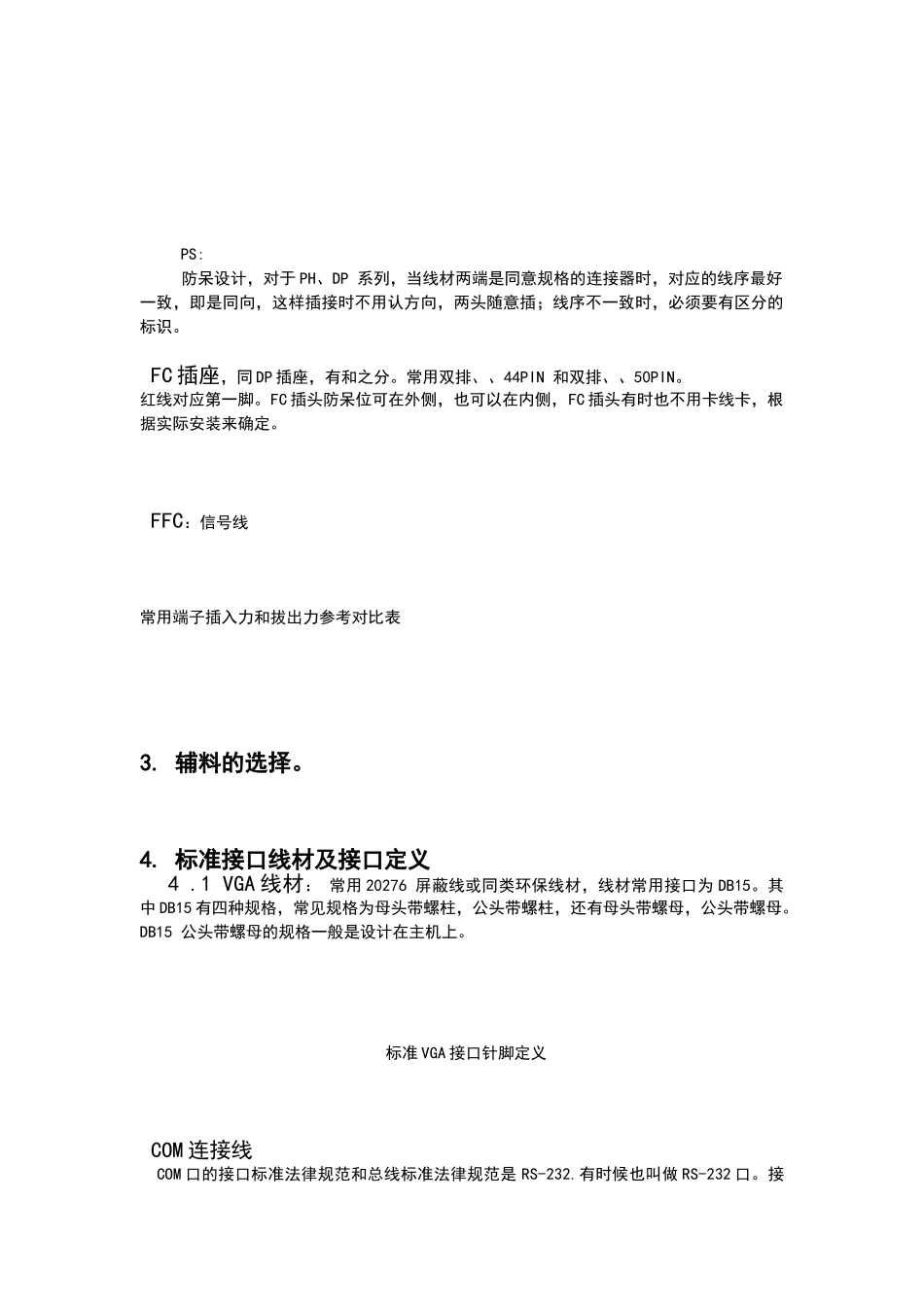

线材设计法律规范1、导线选择 导线种类选择 UL1007 电子线，用于设备外部；用于设备内部电源线及不需要屏蔽的信号导线。常用26AWG、18AWG. UL2725 屏蔽线，用于设备外部；用于设备内部需加强屏蔽的信号线，常被要求用于USB\GPS\BLUETOOCH 信号，注意：在连接线需求距离小于 60mm 的情况下，可以考虑不用。常用 28AWG 和 26AWG. UL2547 双绞线，用于设备外部，常被要求要做 485A\B 信号线。常用 28AVG 和 26AWG. UL2651 FC 排线，常用于硬盘、光驱、主板之间连接线。常用 28AVG 和 26AWG. UL1354 同轴线，常用特征阻值 75 欧姆，用作短距离音视频信号线，一般 5 米之内，对应的接头为 RCA 头。常用 28AVG 和 26AWG. 同轴电缆，特征阻值 75 欧姆，用作长距离视频信号线，对应的接头常为 BNC 头。 UL20276，用于设备外部，常用作 VGA 信号线。常用 28AVG 和 26AWG. RG174，常用特征阻值 50 欧姆馈线，用作天线延长线。最终特征阻值由 PCB 板决定，常用 28AVG 和 26AWG. UL2468，电子排线，常用作可焊接式 DB9 连接线，用与 COM 口信号。常用 28AVG 和26AWG. FFC 扁平电缆线，根据两导体所处位置，有同面、异面之分。导体与导体之间常用间距为及。 以上导线规格也可适用同等环保规格导线。 导线粗细选择 选择线材粗细时，参照常规线规与截面积参考对比表AWG3028262422201816截面积（mm2） 常规线材参考对比表AWG3028262422201816端子与导线拉力最小值(N)89 导线颜色选择 与汽车端连接的信号与电子线颜色一般对于关系。颜色定义颜色定义黄12V灰LF+黑GND灰黑LF-红ACC绿LR+白RR+绿黑LR-白黑RR-蓝ANT紫RF+棕或橙ILL紫黑RF-蓝REARVIEW2 接口种类选择 PH: 用于普通 PCB 板信号连接用 DP: 用于普通 PCB 板信号连接用 PS: 防呆设计，对于 PH、DP 系列，当线材两端是同意规格的连接器时，对应的线序最好一致，即是同向，这样插接时不用认方向，两头随意插；线序不一致时，必须要有区分的标识。 FC 插座，同 DP 插座，有和之分。常用双排、、44PIN 和双排、、50PIN。红线对应第一脚。FC 插头防呆位可在外侧，也可以在内侧，FC 插头有时也不用卡线卡，根据实际安装来确定。 FFC：信号线 常用端子插入力和拔出力参考对比表 3. 辅料的选择。 4. 标准接口线材及接口定义 4 .1 VGA 线材： 常用 20276 屏蔽线或同类环保线材，线材常用接口为 DB15。其中 DB15...
