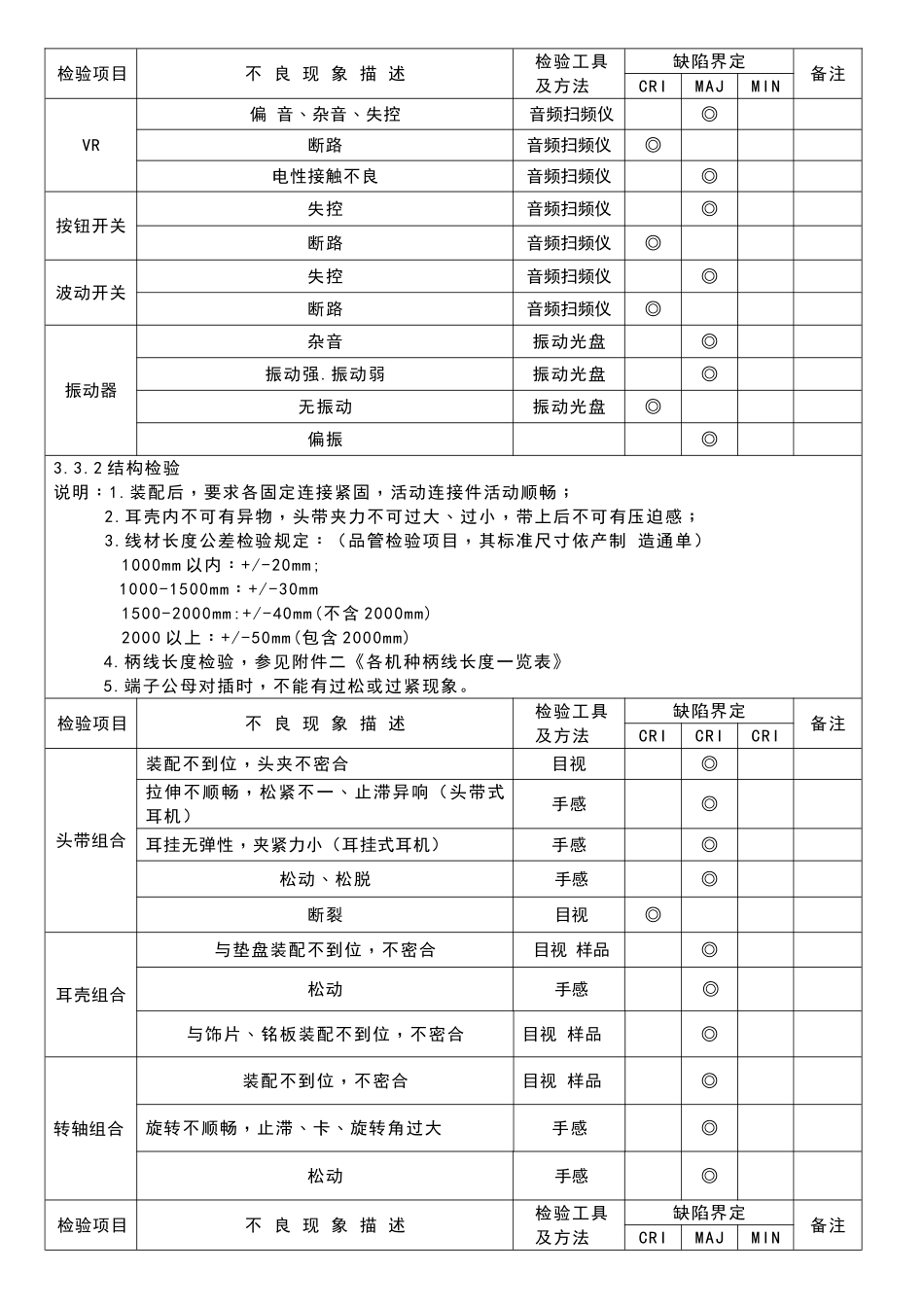

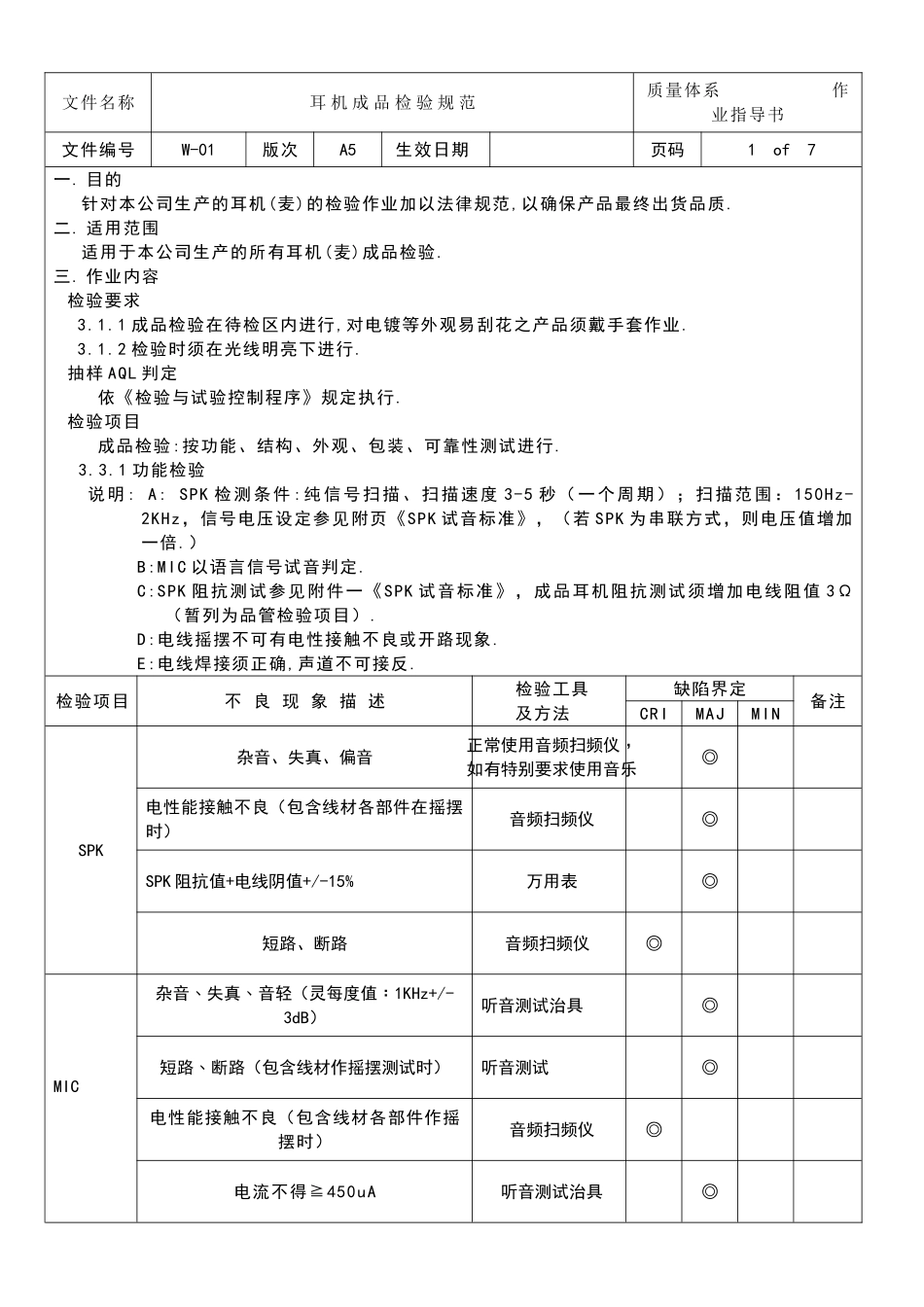

文件名称耳 机 成 品 检 验 规 范质量体系 作业指导书文件编号W-01版次A5生效日期页码1 of 7一. 目的针对本公司生产的耳机(麦)的检验作业加以法律规范,以确保产品最终出货品质.二. 适用范围适用于本公司生产的所有耳机(麦)成品检验.三. 作业内容检验要求 3.1.1 成品检验在待检区内进行,对电镀等外观易刮花之产品须戴手套作业. 3.1.2 检验时须在光线明亮下进行.抽样 AQL 判定 依《检验与试验控制程序》规定执行.检验项目 成品检验:按功能、结构、外观、包装、可靠性测试进行.3.3.1 功能检验 说明 : A: SPK 检测条件 : 纯信号扫描、扫描速度 3-5 秒（一个周期）；扫描范围： 150Hz-2KHz，信号电压设定参见附页《SPK 试音标准》，（若 SPK 为串联方式，则电压值增加一倍.）B:MIC 以语言信号试音判定.C:SPK 阻抗测试参见附件一《SPK 试音标准》，成品耳机阻抗测试须增加电线阻值 3Ω（暂列为品管检验项目）.D:电线摇摆不可有电性接触不良或开路现象.E:电线焊接须正确,声道不可接反.检验项目不 良 现 象 描 述检验工具及方法缺陷界定备注CRIMAJMINSPK杂音、失真、偏音正常使用音频扫频仪﹐如有特别要求使用音乐◎电性能接触不良（包含线材各部件在摇摆时）音频扫频仪◎SPK 阻抗值+电线阴值+/-15%万用表◎短路、断路音频扫频仪◎MIC杂音﹑失真﹑音轻（灵每度值﹕1KHz+/-3dB）听音测试治具◎短路﹑断路（包含线材作摇摆测试时）听音测试◎电性能接触不良（包含线材各部件作摇摆时）音频扫频仪◎电流不得≧450uA听音测试治具◎ 检验项目不 良 现 象 描 述检验工具及方法缺陷界定备注CRIMAJMINVR偏 音﹑杂音﹑失控音频扫频仪◎断路音频扫频仪◎电性接触不良音频扫频仪◎按钮开关失控音频扫频仪◎断路音频扫频仪◎波动开关失控音频扫频仪◎断路音频扫频仪◎振动器杂音振动光盘◎振动强.振动弱振动光盘◎无振动振动光盘◎偏振◎3.3.2 结构检验说明﹕1.装配后﹐要求各固定连接紧固﹐活动连接件活动顺畅﹔2.耳壳内不可有异物﹐头带夹力不可过大﹑过小﹐带上后不可有压迫感﹔3.线材长度公差检验规定﹕（品管检验项目﹐其标准尺寸依产制 造通单）1000mm 以内﹕+/-20mm;1000-1500mm﹕+/-30mm1500-2000mm:+/-40mm(不含 2000mm)2000 以上﹕+/-50mm(包含 2000mm) 4.柄线长度检验﹐参见附件二《各机种柄线长度一览表》 5.端子公母对插时﹐不能有过松或过紧现象。检验项目不 良 现 象 描 述检验工具及...
