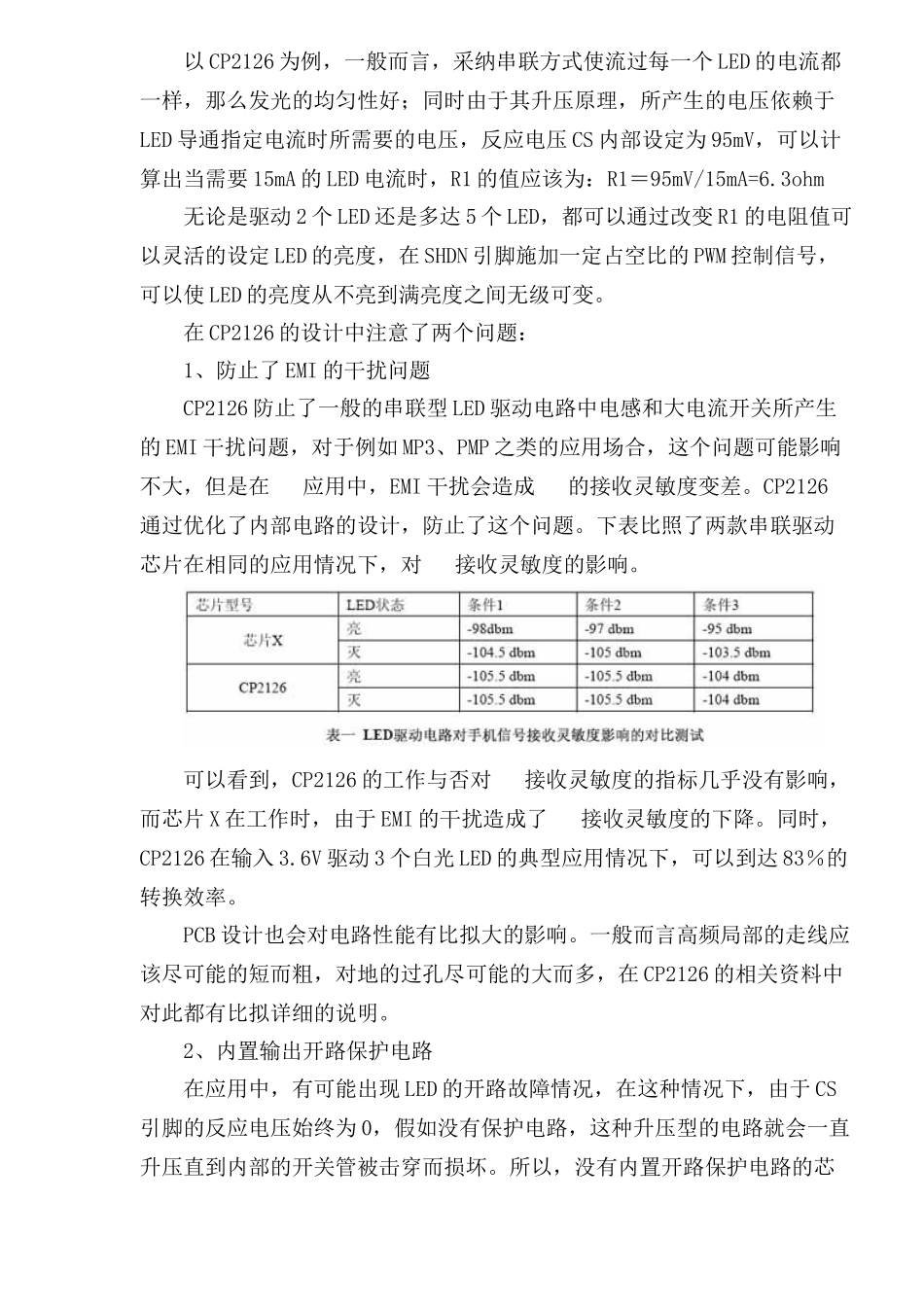

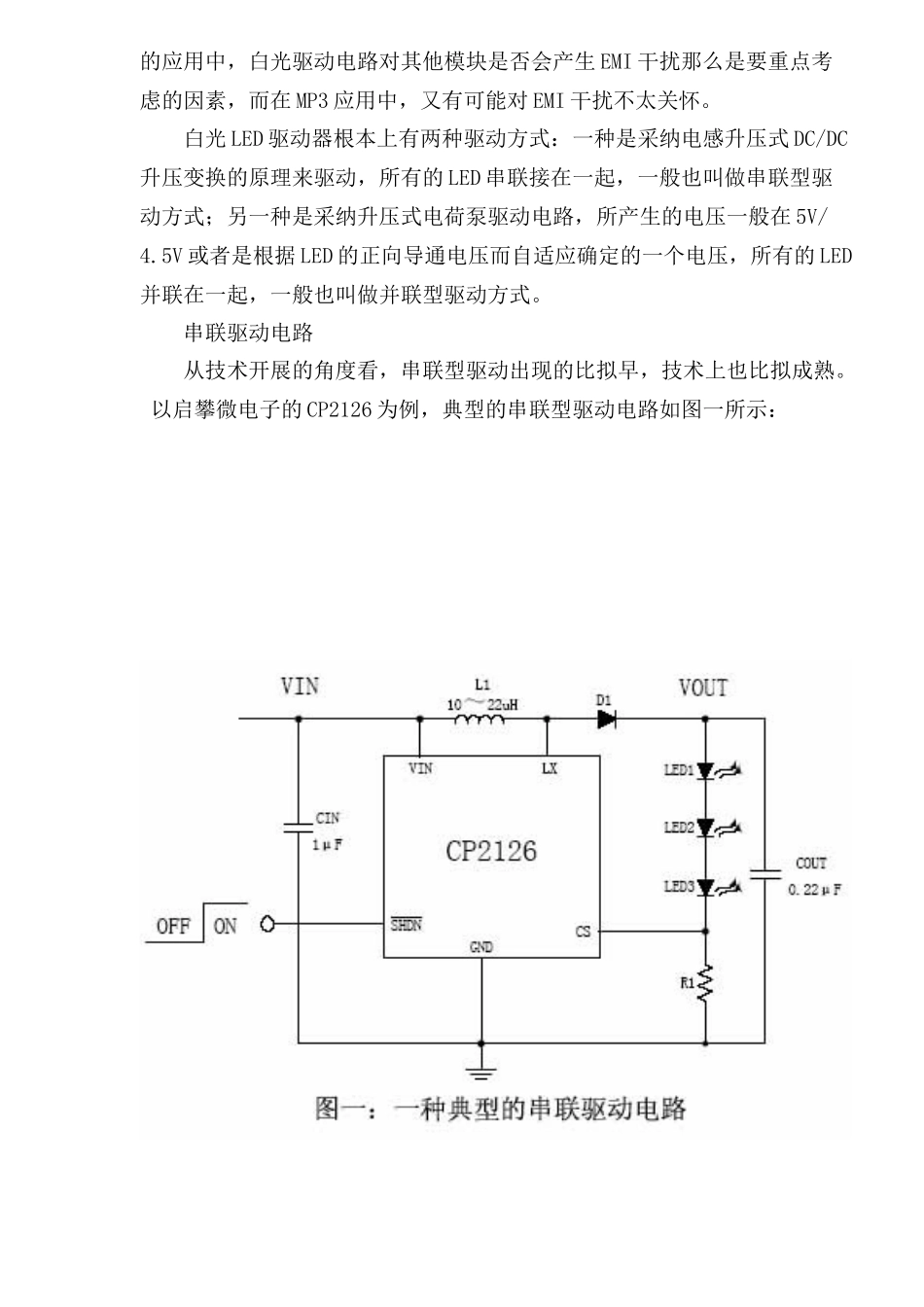

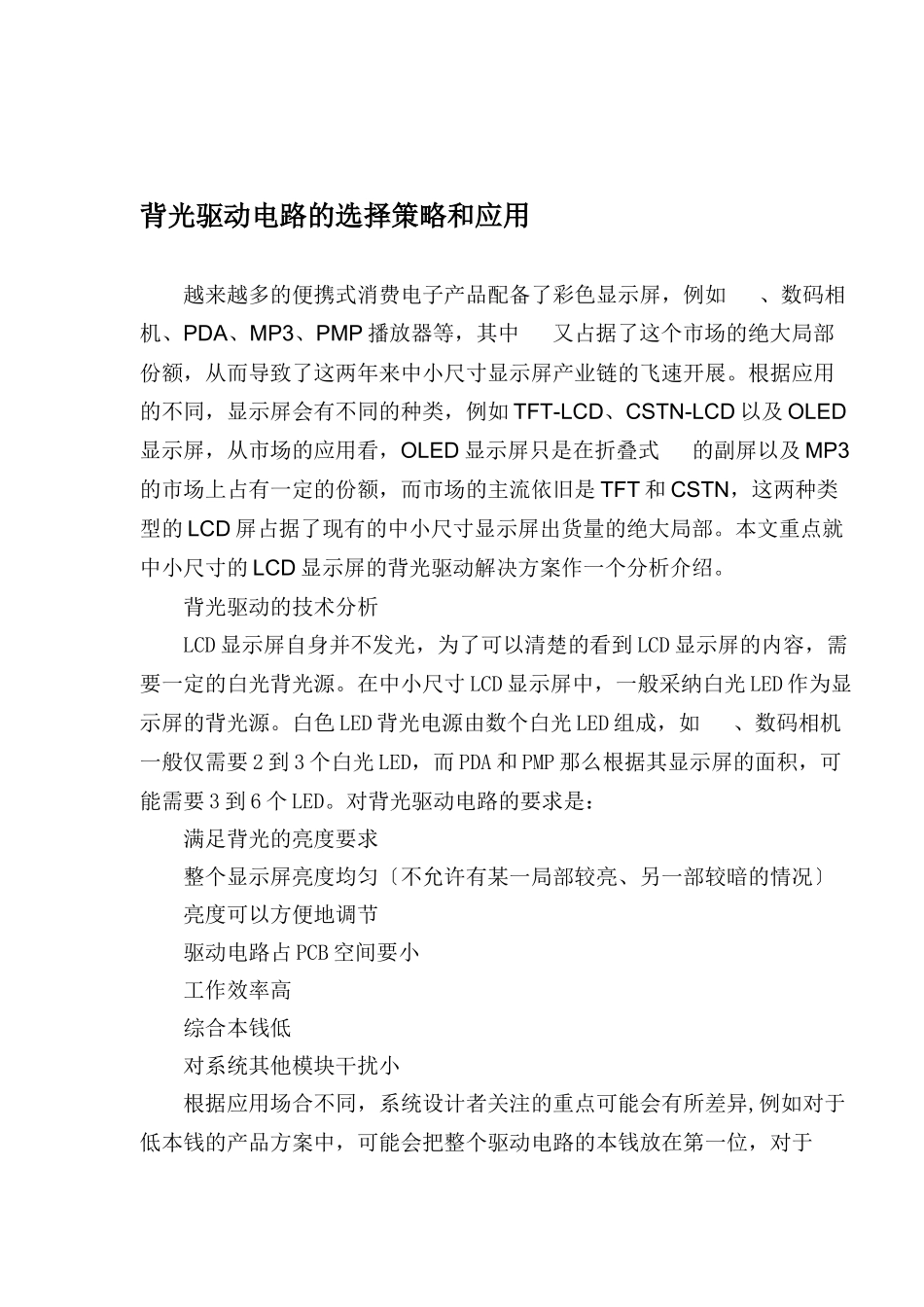

背光驱动电路的选择策略和应用 越来越多的便携式消费电子产品配备了彩色显示屏,例如 、数码相机、PDA、MP3、PMP 播放器等,其中 又占据了这个市场的绝大局部份额,从而导致了这两年来中小尺寸显示屏产业链的飞速开展。根据应用的不同,显示屏会有不同的种类,例如 TFT-LCD、CSTN-LCD 以及 OLED显示屏,从市场的应用看,OLED 显示屏只是在折叠式 的副屏以及 MP3的市场上占有一定的份额,而市场的主流依旧是 TFT 和 CSTN,这两种类型的 LCD 屏占据了现有的中小尺寸显示屏出货量的绝大局部。本文重点就中小尺寸的 LCD 显示屏的背光驱动解决方案作一个分析介绍。 背光驱动的技术分析 LCD 显示屏自身并不发光,为了可以清楚的看到 LCD 显示屏的内容,需要一定的白光背光源。在中小尺寸 LCD 显示屏中,一般采纳白光 LED 作为显示屏的背光源。白色 LED 背光电源由数个白光 LED 组成,如 、数码相机一般仅需要 2 到 3 个白光 LED,而 PDA 和 PMP 那么根据其显示屏的面积,可能需要 3 到 6 个 LED。对背光驱动电路的要求是: 满足背光的亮度要求 整个显示屏亮度均匀〔不允许有某一局部较亮、另一部较暗的情况〕 亮度可以方便地调节 驱动电路占 PCB 空间要小 工作效率高 综合本钱低 对系统其他模块干扰小 根据应用场合不同,系统设计者关注的重点可能会有所差异,例如对于低本钱的产品方案中,可能会把整个驱动电路的本钱放在第一位,对于 的应用中,白光驱动电路对其他模块是否会产生 EMI 干扰那么是要重点考虑的因素,而在 MP3 应用中,又有可能对 EMI 干扰不太关怀。 白光 LED 驱动器根本上有两种驱动方式:一种是采纳电感升压式 DC/DC升压变换的原理来驱动,所有的 LED 串联接在一起,一般也叫做串联型驱动方式;另一种是采纳升压式电荷泵驱动电路,所产生的电压一般在 5V/4.5V 或者是根据 LED 的正向导通电压而自适应确定的一个电压,所有的 LED并联在一起,一般也叫做并联型驱动方式。 串联驱动电路 从技术开展的角度看,串联型驱动出现的比拟早,技术上也比拟成熟。 以启攀微电子的 CP2126 为例,典型的串联型驱动电路如图一所示: 以 CP2126 为例,一般而言,采纳串联方式使流过每一个 LED 的电流都一样,那么发光的均匀性好;同时由于其升压原理,所产生的电压依赖于LED 导通指定电流时所需要的电压,反应电压 CS 内部设定为 95mV,可以计算出当需要 15mA...
