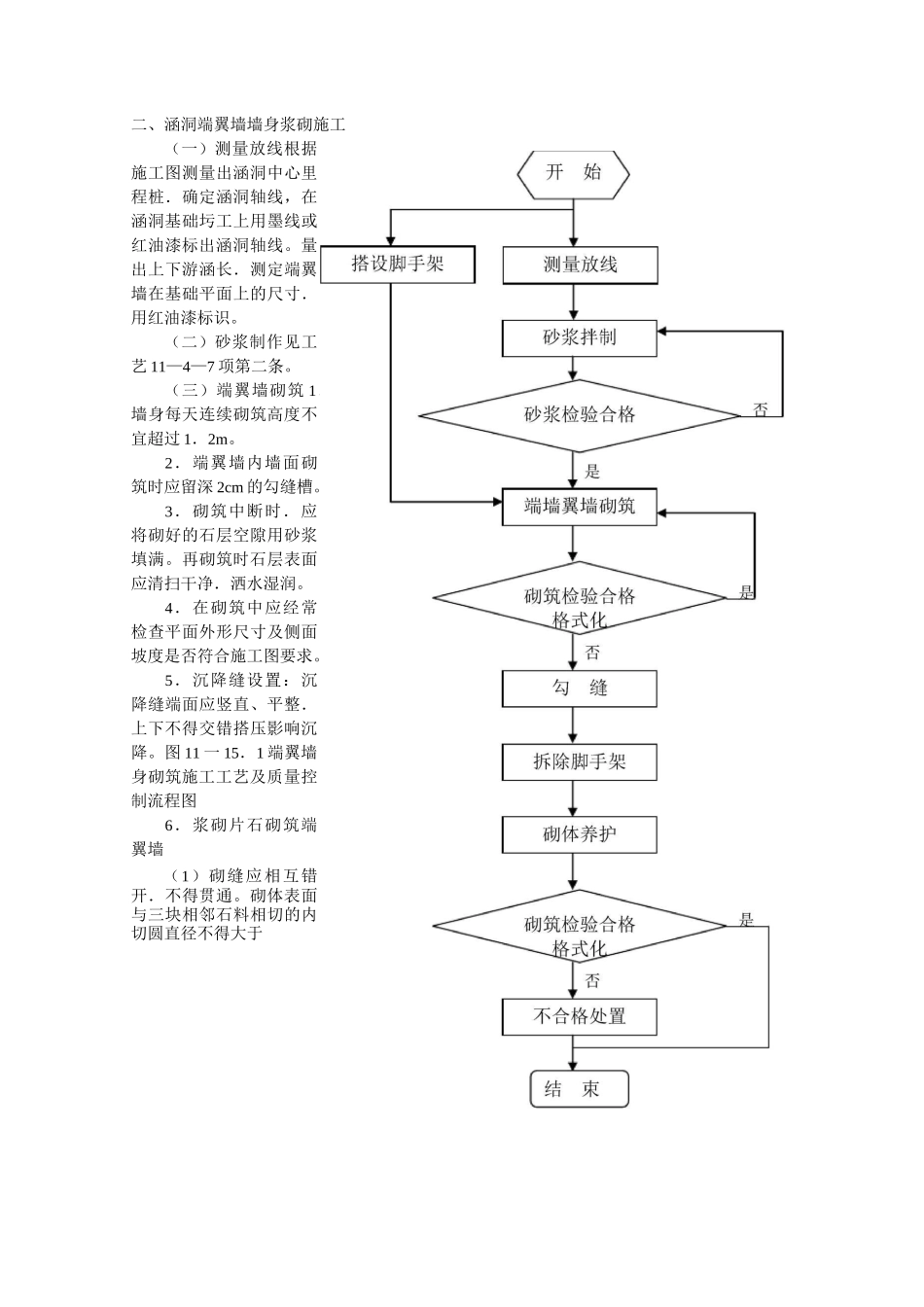

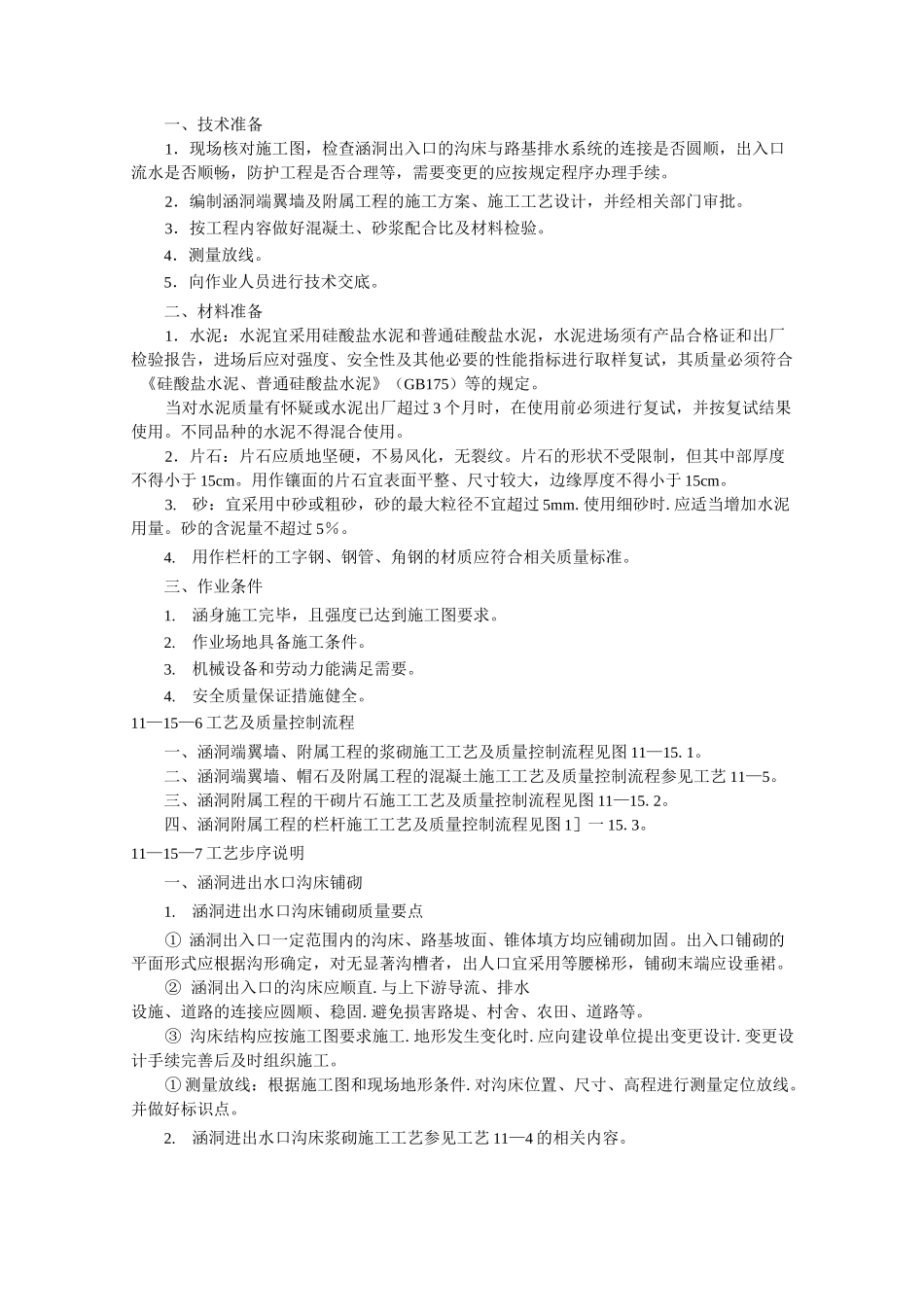

11 一 15 涵洞端翼墙及附属工程施工工艺ll 一 15—1 工艺概述本工艺适合于客运专线及高速铁路涵洞端墙、翼墙、帽石施工、涵洞进出水口沟床铺砌、交通涵防护栏杆制作安装、渡槽及框架涵人行道栏杆施工。11 一 15—2 作业内容 1．浆砌片石砌筑涵洞端墙、翼墙工作内容：选、修、洗石，砂浆制作、安砌及养护，脚手架搭拆。2．混凝土灌筑涵洞端墙、翼墙及帽石工作内容：模板制、安、拆，混凝土灌筑、振捣、养护，脚手架搭拆。3．涵洞进出水口沟床铺砌(锥体护坡、河床护底、河岸护坡、导流堤)工作内容：选、修、洗石．砂浆制作，安砌及养护。用混凝土预制块铺砌涵洞进出水口沟床时，工作内容增加混凝土块预制工序。4．渡槽人行道栏杆：角钢立柱、栏杆、扶手制安，钢构件除锈。5．框架桥涵人行道栏杆① 钢筋混凝土立柱及栏杆：就地灌筑钢筋混凝土立柱、扶手，挡碴板、栏杆制安，油漆;②钢筋混凝土立柱及方钢栏杆：就地灌筑钢筋混凝土立柱、扶手，挡碴板、方钢栏杆制安，油漆;③ 钢立柱、钢栏杆：挡碴板制安，钢立柱、钢栏杆制安，油漆。6．交通涵防护栏杆① 混凝土支墩：基坑开挖，混凝土灌筑，振捣、养护。② 防护栏杆制作，油漆，安装。11 一 15—3 质量标准及检验方法涵洞端翼墙及附属工程质量标准及检验方法见表 11〜15.1。表 ll—15．1 涵洞端翼墙及附属工程质量标准及检验方法序号项目质量标准及允许偏差(mm)检验方法1涵洞进出口的沟床应整理顺直，铺砌工程与排水设施、道路的连接应顺直全检。观察2模板及支架安装和拆除符合工艺 11—11 有关要求3钢筋原材料、加工、连接和安装符合工艺］11—12 有关要求4混凝土原材料、配合比设计和施工符合附录 16—B、D、E5混凝土附属工程的允许偏差和检验方法见表 11—5.7,表 11—5.86砌体原材料和砌筑符合工艺 1］一 4 有关要求7砌体附属工程的允许偏差和检验方法符合工艺 11—4 有关内容8栏杆材质、规格、形式必须符合施工图要求全检。检查验收记录和观察9连接、安装必须牢固全检。观察10涂装符合施工图要求全检。观察11安装顺直情况安装应顺直全检。观察11—15—4 施工机械及工艺装备施工机械设备：自卸翻斗车、混凝土搅拌机、砂浆搅拌机、自动计量装置、插人式捣固器、平板式捣固器。主要工具：脚手架、手推车、铁锹、混凝土吊斗、胶皮水管、铁板、钢丝刷、电工工具、瓦刀、大锤、手锤、手凿、线板、线坠、钢卷尺、筛子、扫帚、灰桶、勾缝条、经纬仪、水准仪、坡度尺、3m ...
