(工艺技术)船舶涂装通用工艺规范VIP专享

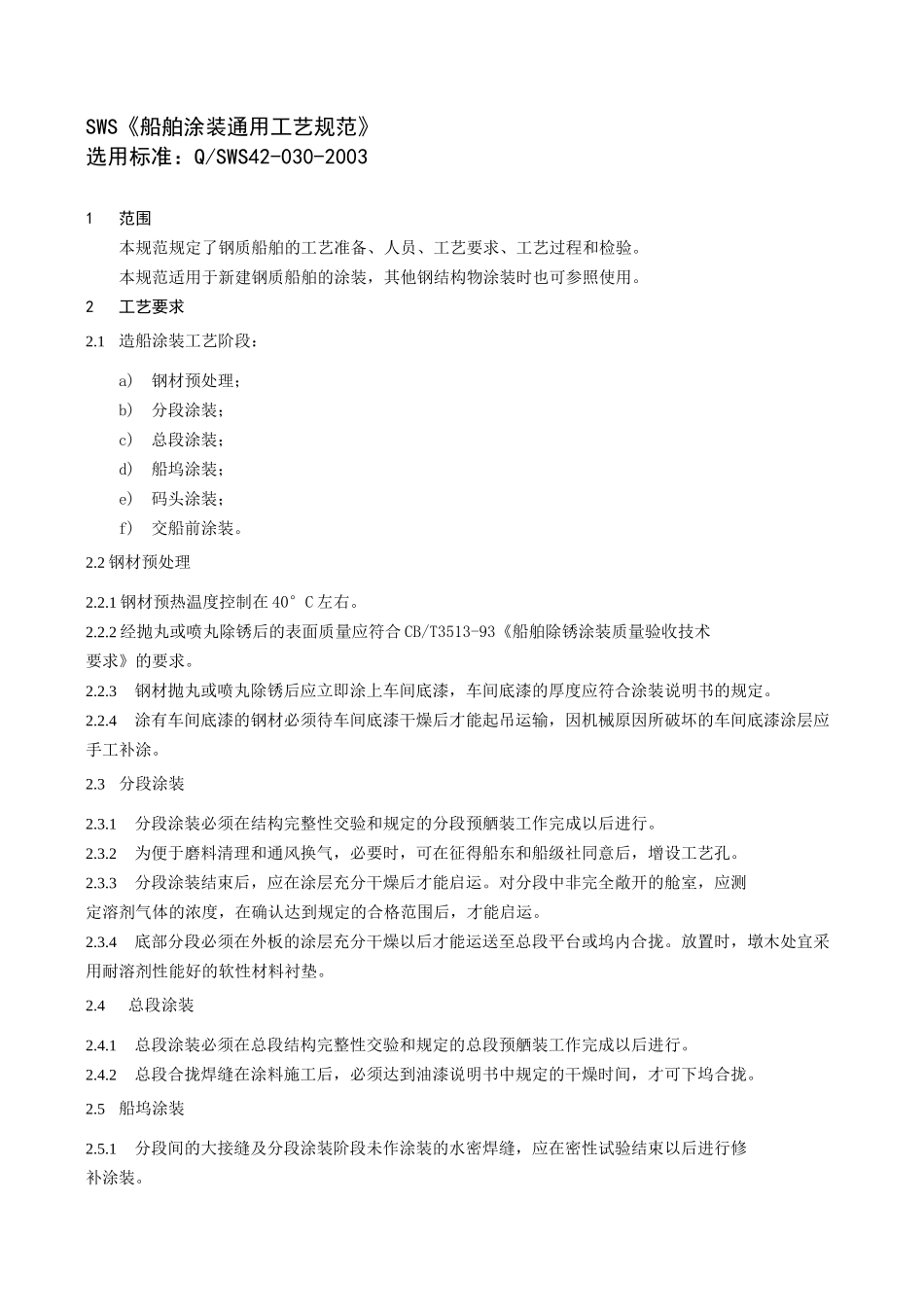

SWS《船舶涂装通用工艺规范》选用标准：Q/SWS42-030-20031范围本规范规定了钢质船舶的工艺准备、人员、工艺要求、工艺过程和检验。本规范适用于新建钢质船舶的涂装，其他钢结构物涂装时也可参照使用。2工艺要求2.1造船涂装工艺阶段：a)钢材预处理；b)分段涂装；c)总段涂装；d)船坞涂装；e)码头涂装；f)交船前涂装。2.2 钢材预处理2.2.1 钢材预热温度控制在 40°C 左右。2.2.2 经抛丸或喷丸除锈后的表面质量应符合 CB/T3513-93《船舶除锈涂装质量验收技术要求》的要求。2.2.3钢材抛丸或喷丸除锈后应立即涂上车间底漆，车间底漆的厚度应符合涂装说明书的规定。2.2.4涂有车间底漆的钢材必须待车间底漆干燥后才能起吊运输，因机械原因所破坏的车间底漆涂层应手工补涂。2.3分段涂装2.3.1分段涂装必须在结构完整性交验和规定的分段预舾装工作完成以后进行。2.3.2为便于磨料清理和通风换气，必要时，可在征得船东和船级社同意后，增设工艺孔。2.3.3分段涂装结束后，应在涂层充分干燥后才能启运。对分段中非完全敞开的舱室，应测定溶剂气体的浓度，在确认达到规定的合格范围后，才能启运。2.3.4底部分段必须在外板的涂层充分干燥以后才能运送至总段平台或坞内合拢。放置时，墩木处宜采用耐溶剂性能好的软性材料衬垫。2.4总段涂装2.4.1总段涂装必须在总段结构完整性交验和规定的总段预舾装工作完成以后进行。2.4.2总段合拢焊缝在涂料施工后，必须达到油漆说明书中规定的干燥时间，才可下坞合拢。2.5船坞涂装2.5.1分段间的大接缝及分段涂装阶段未作涂装的水密焊缝，应在密性试验结束以后进行修补涂装。2.5.2船舶下水后如果不再进坞，则水线以下的部位(包括水线水尺)应涂装完整。2.5.3船体外板水线以上区域，面层涂料应在坞内阶段涂装。涂装前，对舷旁排水孔应设置适当的临时导水管或木栓塞住排水孔，直至涂装结束，涂膜完全干燥为止。2.5.4为防止不同涂层的交界处（如水线区与干舷区之间）不合理迭加，涂层应当按生产设计规定的顺序进行迭接。2.5.5船体外板的脚手架、下水支架，如果有部分焊在外板上，下水前需切割拆除，磨平焊脚，做好修补涂装。2.5.6船体外板涂装时，对牺牲阳极、声纳探测器、螺旋桨、外加电流保护用的电极等不需涂装的部位作好遮盖，以免被涂料沾污。2.5.7下水后处于水下部位的液舱内部的涂层，应在下水前修补涂装结束，否则应采取措施，在钢板温度高于露点 3°C 的条件下作修补涂装。2.5.8水线、水尺、船名、港籍名以及船壳外的...
