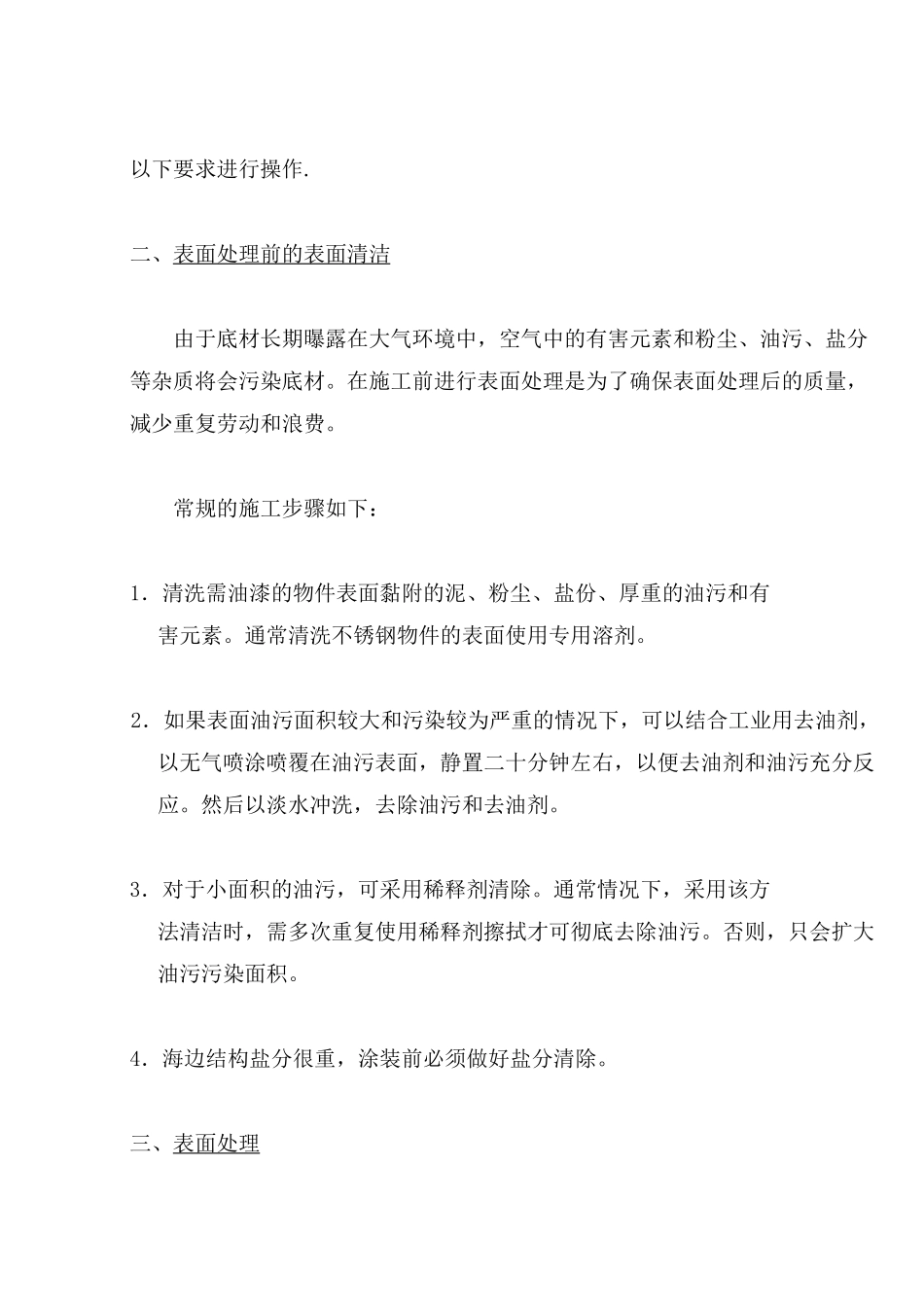

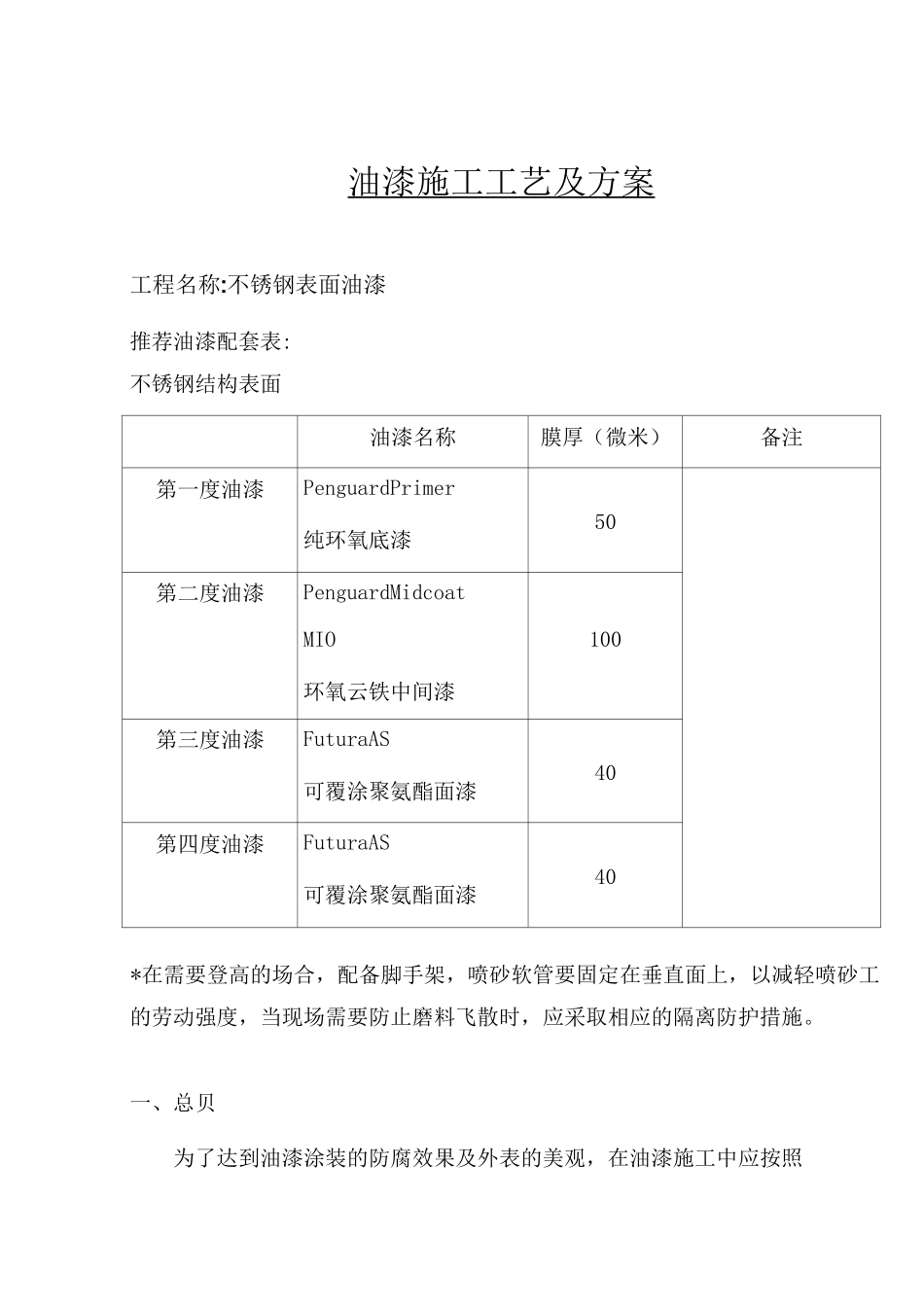

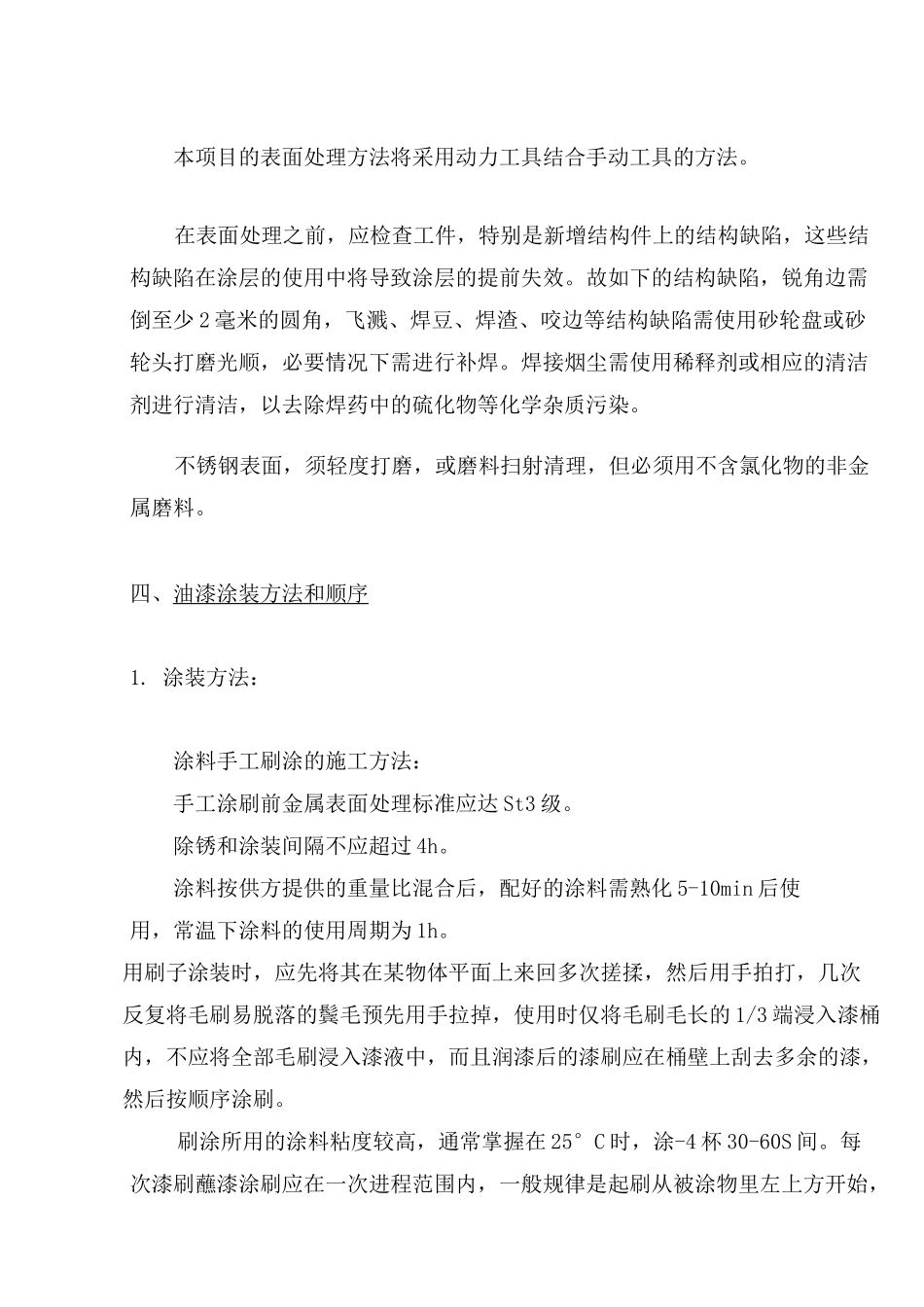

油漆施工工艺及方案 工程名称:不锈钢表面油漆推荐油漆配套表:不锈钢结构表面油漆名称膜厚（微米）备注第一度油漆PenguardPrimer纯环氧底漆50第二度油漆PenguardMidcoatMIO100环氧云铁中间漆第三度油漆FuturaAS可覆涂聚氨酯面漆40第四度油漆FuturaAS可覆涂聚氨酯面漆40*在需要登高的场合，配备脚手架，喷砂软管要固定在垂直面上，以减轻喷砂工的劳动强度，当现场需要防止磨料飞散时，应采取相应的隔离防护措施。一、总贝为了达到油漆涂装的防腐效果及外表的美观，在油漆施工中应按照以下要求进行操作.二、表面处理前的表面清洁由于底材长期曝露在大气环境中，空气中的有害元素和粉尘、油污、盐分等杂质将会污染底材。在施工前进行表面处理是为了确保表面处理后的质量，减少重复劳动和浪费。常规的施工步骤如下：1．清洗需油漆的物件表面黏附的泥、粉尘、盐份、厚重的油污和有害元素。通常清洗不锈钢物件的表面使用专用溶剂。2．如果表面油污面积较大和污染较为严重的情况下，可以结合工业用去油剂，以无气喷涂喷覆在油污表面，静置二十分钟左右，以便去油剂和油污充分反应。然后以淡水冲洗，去除油污和去油剂。3．对于小面积的油污，可采用稀释剂清除。通常情况下，采用该方法清洁时，需多次重复使用稀释剂擦拭才可彻底去除油污。否则，只会扩大油污污染面积。4．海边结构盐分很重，涂装前必须做好盐分清除。三、表面处理本项目的表面处理方法将采用动力工具结合手动工具的方法。在表面处理之前，应检查工件，特别是新增结构件上的结构缺陷，这些结构缺陷在涂层的使用中将导致涂层的提前失效。故如下的结构缺陷，锐角边需倒至少 2 毫米的圆角，飞溅、焊豆、焊渣、咬边等结构缺陷需使用砂轮盘或砂轮头打磨光顺，必要情况下需进行补焊。焊接烟尘需使用稀释剂或相应的清洁剂进行清洁，以去除焊药中的硫化物等化学杂质污染。不锈钢表面，须轻度打磨，或磨料扫射清理，但必须用不含氯化物的非金属磨料。四、油漆涂装方法和顺序1. 涂装方法：涂料手工刷涂的施工方法：手工涂刷前金属表面处理标准应达 St3 级。除锈和涂装间隔不应超过 4h。涂料按供方提供的重量比混合后，配好的涂料需熟化 5-10min 后使用，常温下涂料的使用周期为 1h。用刷子涂装时，应先将其在某物体平面上来回多次搓揉，然后用手拍打，几次反复将毛刷易脱落的鬓毛预先用手拉掉，使用时仅将毛刷毛长的 1/3 端浸入漆桶内，不应将全部毛刷浸入漆液中，而且润漆后的漆刷应在桶壁...
