35KV变电站土建方案

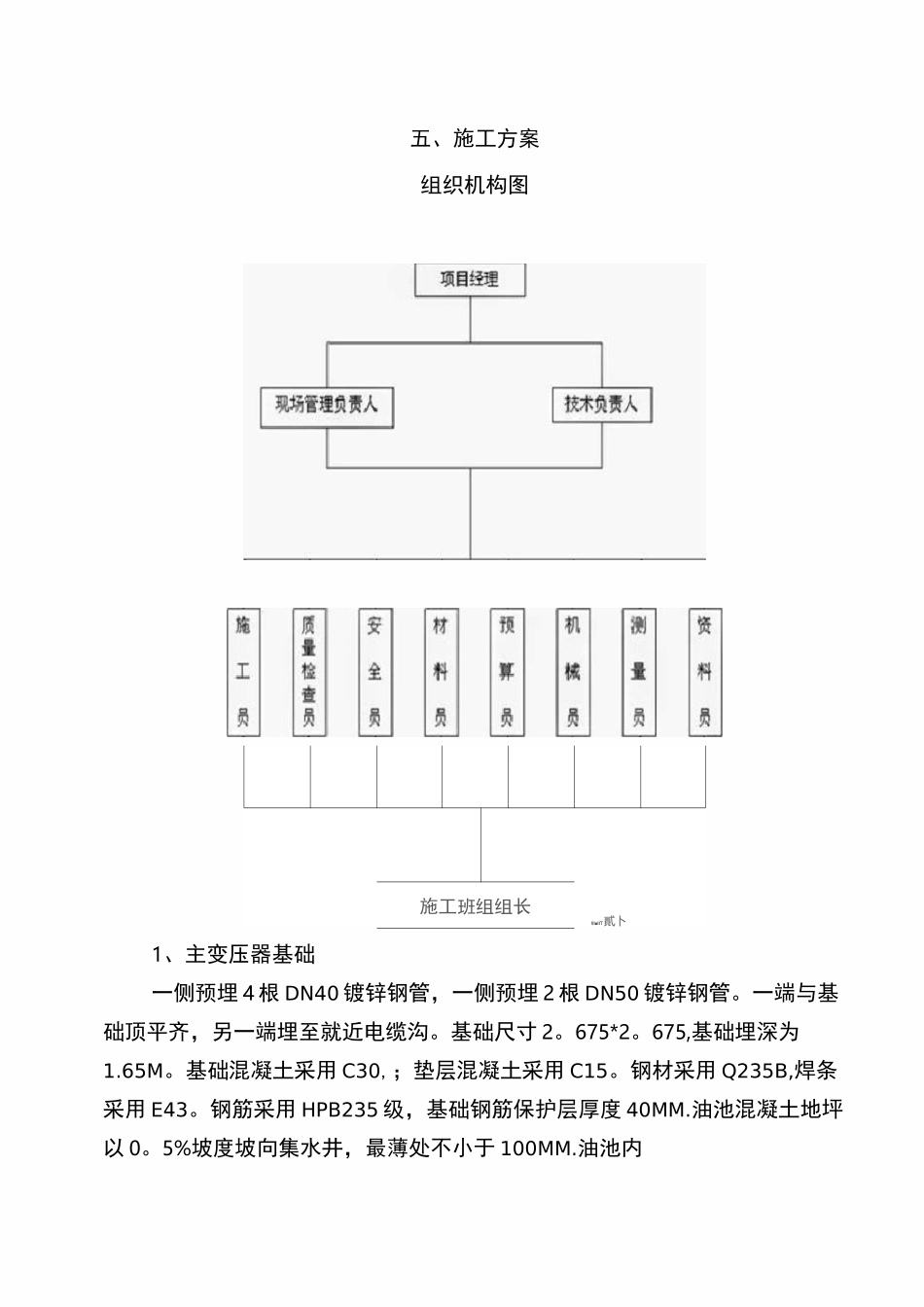

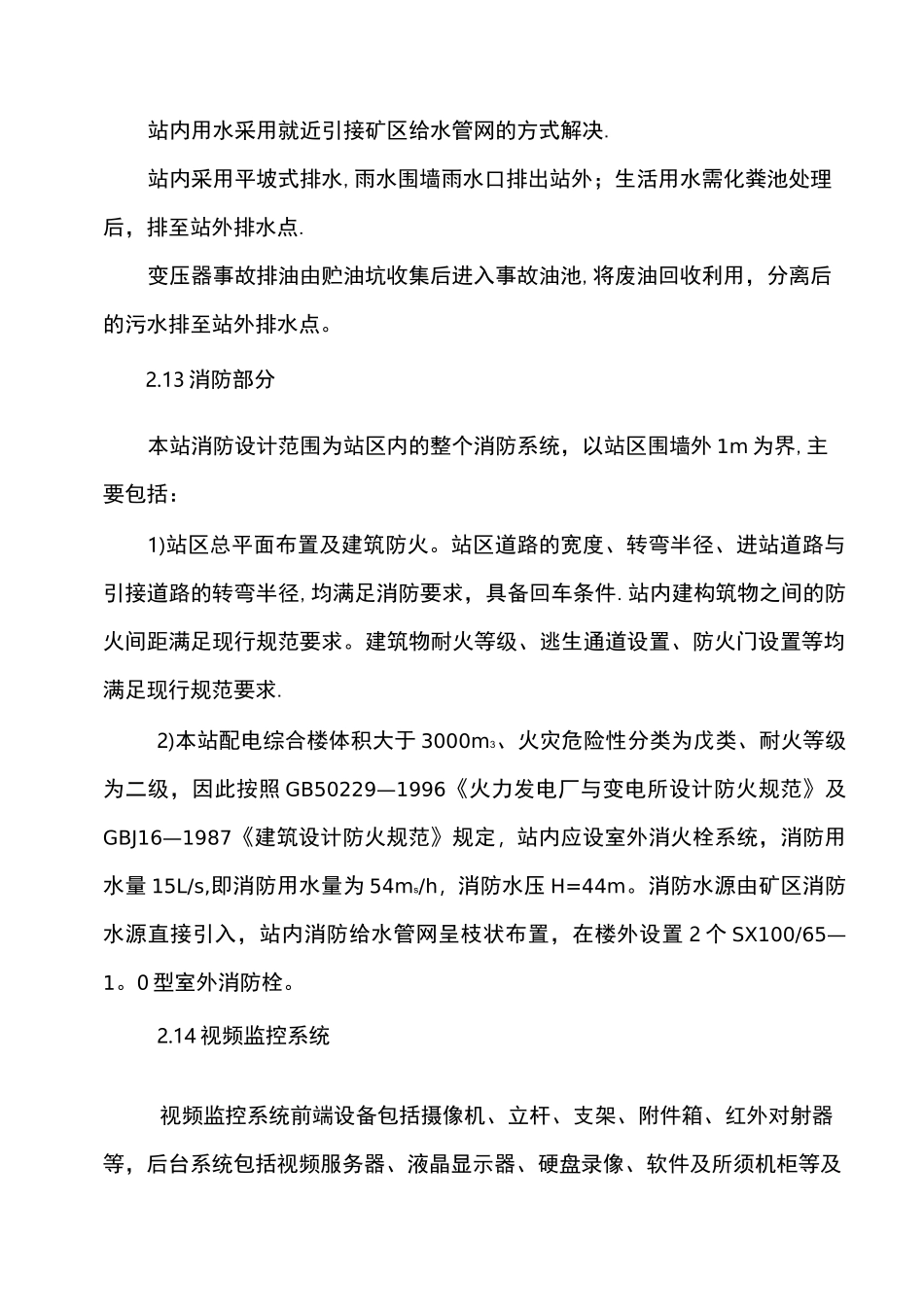

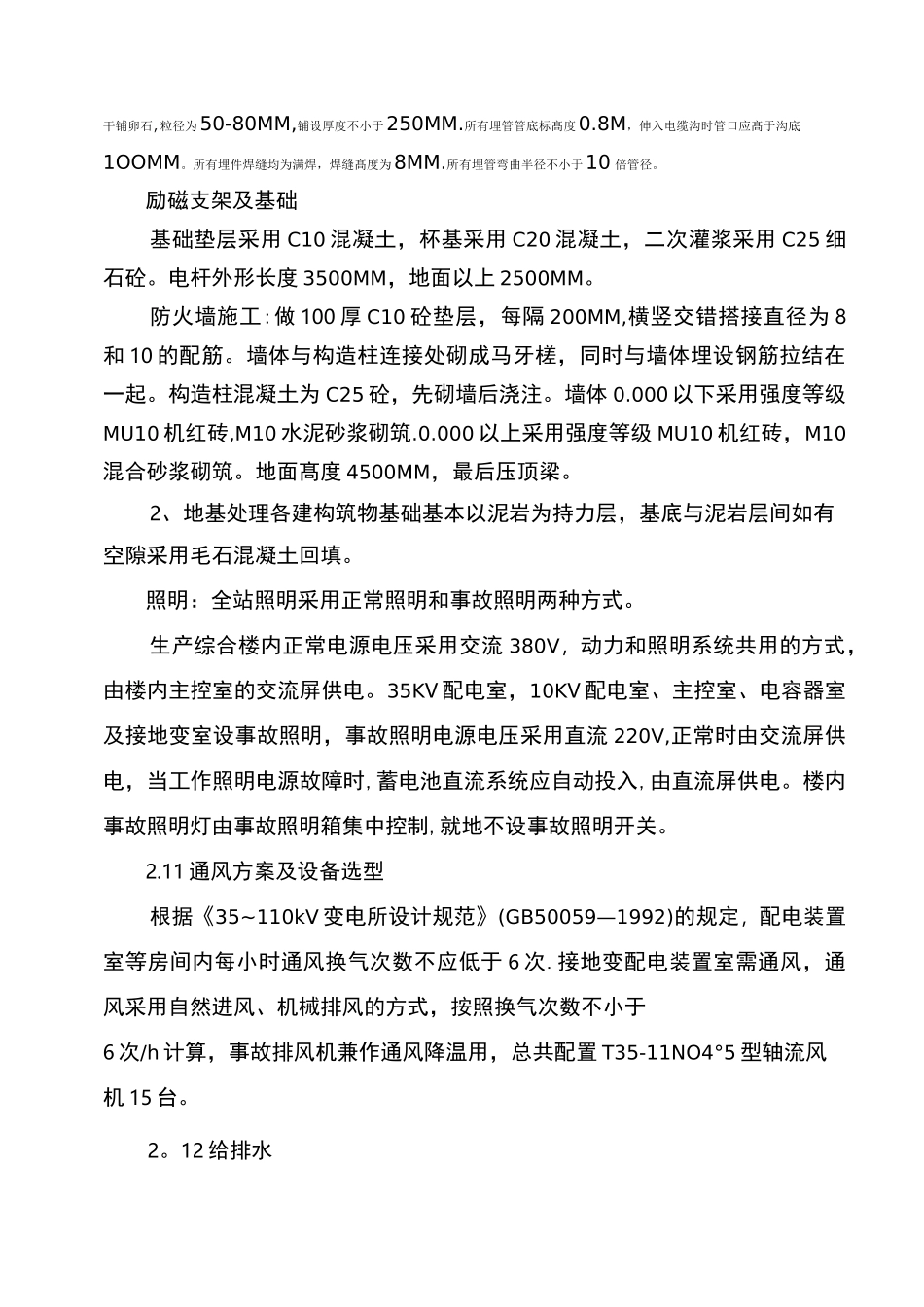

五、施工方案组织机构图til■IIT貳卜施工班组组长1、主变压器基础一侧预埋 4 根 DN40 镀锌钢管，一侧预埋 2 根 DN50 镀锌钢管。一端与基础顶平齐，另一端埋至就近电缆沟。基础尺寸 2。675*2。675,基础埋深为1.65M。基础混凝土采用 C30,；垫层混凝土采用 C15。钢材采用 Q235B,焊条采用 E43。钢筋采用 HPB235 级，基础钢筋保护层厚度 40MM.油池混凝土地坪以 0。5%坡度坡向集水井，最薄处不小于 100MM.油池内干铺卵石,粒径为50-80MM,铺设厚度不小于250MM.所有埋管管底标髙度0.8M，伸入电缆沟时管口应髙于沟底1OOMM。所有埋件焊缝均为满焊，焊缝髙度为8MM.所有埋管弯曲半径不小于10 倍管径。励磁支架及基础基础垫层采用 C10 混凝土，杯基采用 C20 混凝土，二次灌浆采用 C25 细石砼。电杆外形长度 3500MM，地面以上 2500MM。防火墙施工:做 100 厚 C10 砼垫层，每隔 200MM,横竖交错搭接直径为 8和 10 的配筋。墙体与构造柱连接处砌成马牙槎，同时与墙体埋设钢筋拉结在一起。构造柱混凝土为 C25 砼，先砌墙后浇注。墙体 0.000 以下采用强度等级MU10 机红砖,M10 水泥砂浆砌筑.0.000 以上采用强度等级 MU10 机红砖，M10混合砂浆砌筑。地面髙度 4500MM，最后压顶梁。2、地基处理各建构筑物基础基本以泥岩为持力层，基底与泥岩层间如有空隙采用毛石混凝土回填。照明：全站照明采用正常照明和事故照明两种方式。生产综合楼内正常电源电压采用交流 380V，动力和照明系统共用的方式，由楼内主控室的交流屏供电。35KV 配电室，10KV 配电室、主控室、电容器室及接地变室设事故照明，事故照明电源电压采用直流 220V,正常时由交流屏供电，当工作照明电源故障时,蓄电池直流系统应自动投入,由直流屏供电。楼内事故照明灯由事故照明箱集中控制,就地不设事故照明开关。2.11 通风方案及设备选型根据《35~110kV 变电所设计规范》(GB50059—1992)的规定，配电装置室等房间内每小时通风换气次数不应低于 6 次.接地变配电装置室需通风，通风采用自然进风、机械排风的方式，按照换气次数不小于6 次/h 计算，事故排风机兼作通风降温用，总共配置 T35-11NO4°5 型轴流风机 15 台。2。12 给排水站内用水采用就近引接矿区给水管网的方式解决.站内采用平坡式排水,雨水围墙雨水口排出站外；生活用水需化粪池处理后，排至站外排水点.变压器事故排油由贮油坑收集后进入事故油池,将废油回收利用，分离后的污水排至站外排水...
