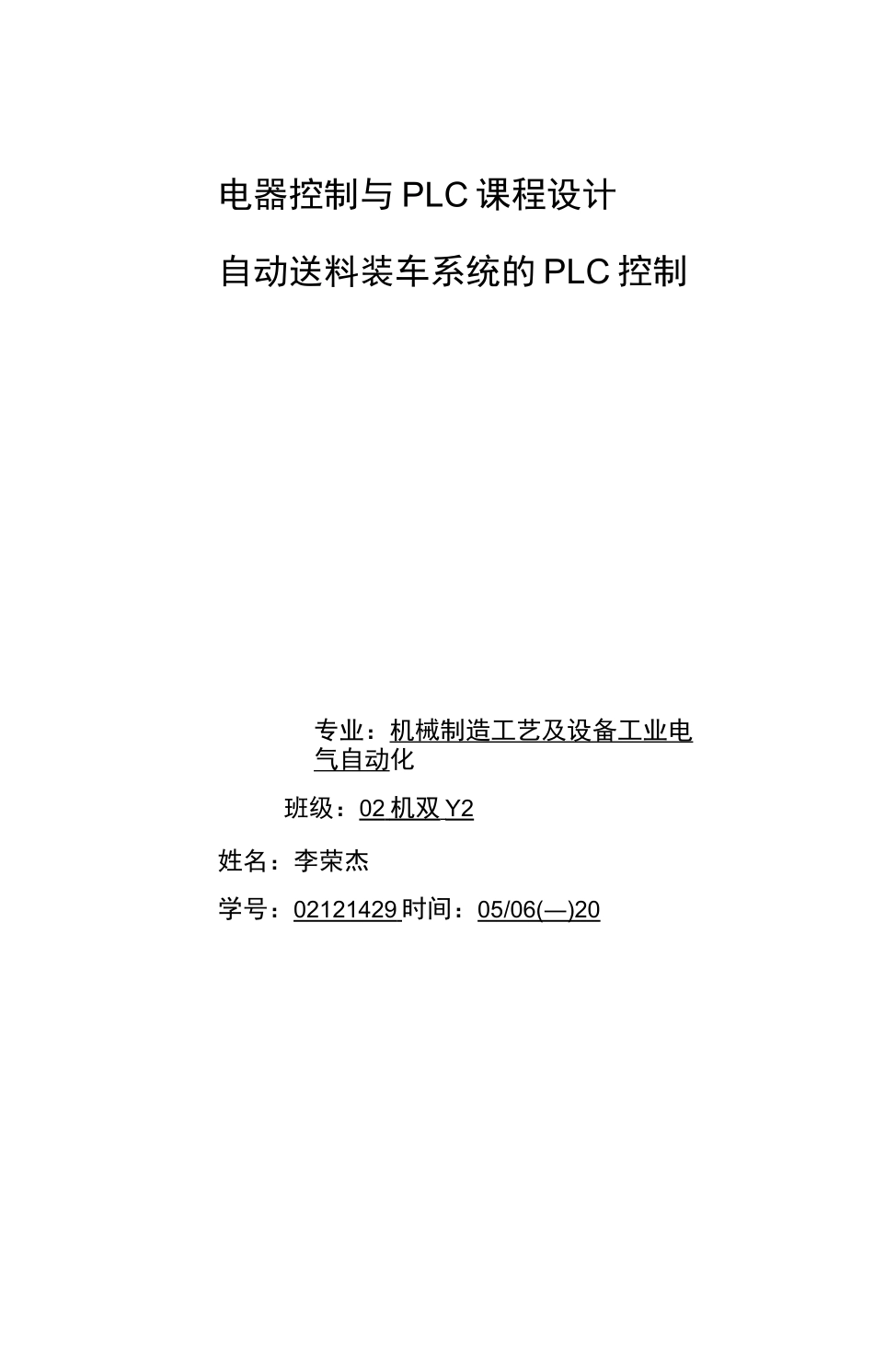

自动送料装车系统电器控制与 PLC 课程设计自动送料装车系统的 PLC 控制专业：机械制造工艺及设备工业电气自动化班级：02 机双 Y2 姓名：李荣杰学号：02121429 时间：05/06(―)20常州工学院-3-设1附录1电器控制与 PLC 课程设计 02 机双 Y202121429第一章绪论 1第二章方案设计第一节课题介绍 2第二节硬件设计 3第三节元器件选择 4第四节软件设计第四章小结 13附录一梯形图 14161常州工学院-4-附录三元器件清单参考书及参考网站第一章绪论本课程设计以自控轧钢机控制系统设计，说明 PLC 的工业应用。目前我国大部分的轧钢机的控制系统都是从国外引进的，不仅成本昂贵，而且在维护等方面也非常不方便，一旦出现故障就有停产的可能，这严重阻碍了企业的正常生产。针对这种情况，应对轧钢机控制系统进行改造，使其本地化，这就是设计本系统的主要目的。轧钢机的控制系统在国外已经比较普遍,但在我国国内对于这方面的研究还是比较少，因此国产的控制系统几乎没有，这就更加有了对此系统进行改造的必要性。在对系统进行改造前，必须对工艺流程、机械设备、原有的控制系统进行分析研究，只有在彻底搞清楚原理之后才能进行改造工作，因此分析这一步是非常重要的，并且也是很难很大的工作，之后的硬件设计、软件编程相对简单一些。进行改造之后的控制系统不仅在维护方面更加方便，并且也降低了成本，在产品的一致性上也有了提高，为产品的各项参数指标的提高创造了更好的前提条件，有利于质量的提高。轧钢机的应用越来越广泛，前景是非常好的。电器控制与 PLC 课程设计 02 机双 Y202121429常州工学院-6-电器控制与 PLC 课程设计 02 机双 Y202121429常州工学院-7-图 1-1 自动送料车系统示意图第二节硬件设计该系统硬件控制要求如下：红灯 L1 灭，绿灯 L2 亮，表示允许汽车开进装料，料斗 K2,电机 Ml、M2、M3 皆为 OFF。当汽车到来时（用 S2 接通表示），L1 亮，L2灭，M3 运行，电机 M2 在 M3 接通后 2S 后运行，Ml 在 M2 接通后 2S 后运行，K2 在 Ml接通后 2S 后打开出料。当料满后（用 S2 断开表示），料斗 K2 关闭，电机 Ml 延时2S 后关断，M2 在 Ml 停 2S 后停止，M3 在 M2 停 2S 后停止，L2 亮，L1 灭，表示汽车可以开走。FX2n 系列是 FX 系列 PLC 家族中最先进的系列。由于 FX2n 系列具备如下特点：最大范围的包容了标准特点、程式执行更快、全面补充了通信功能、...
