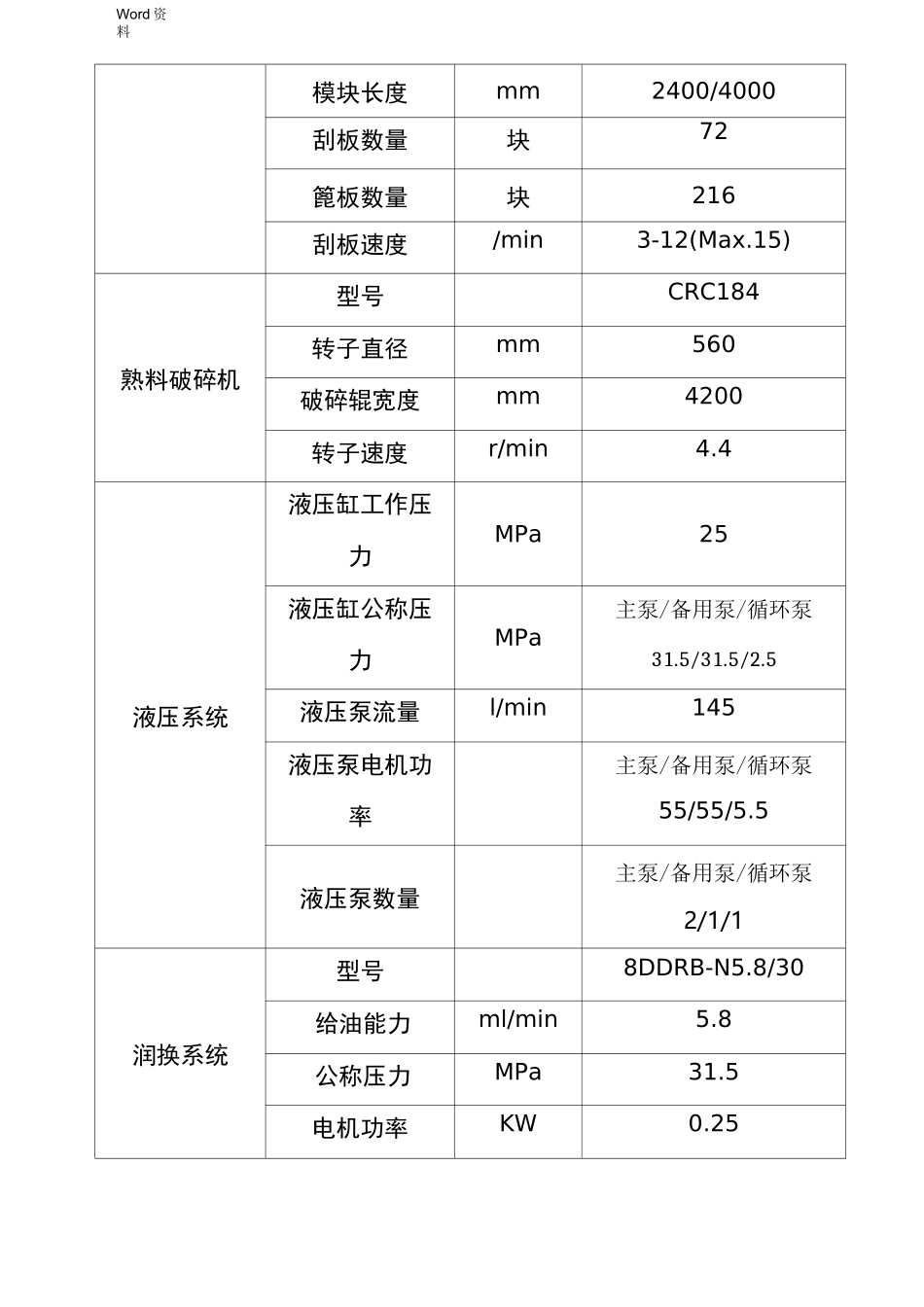

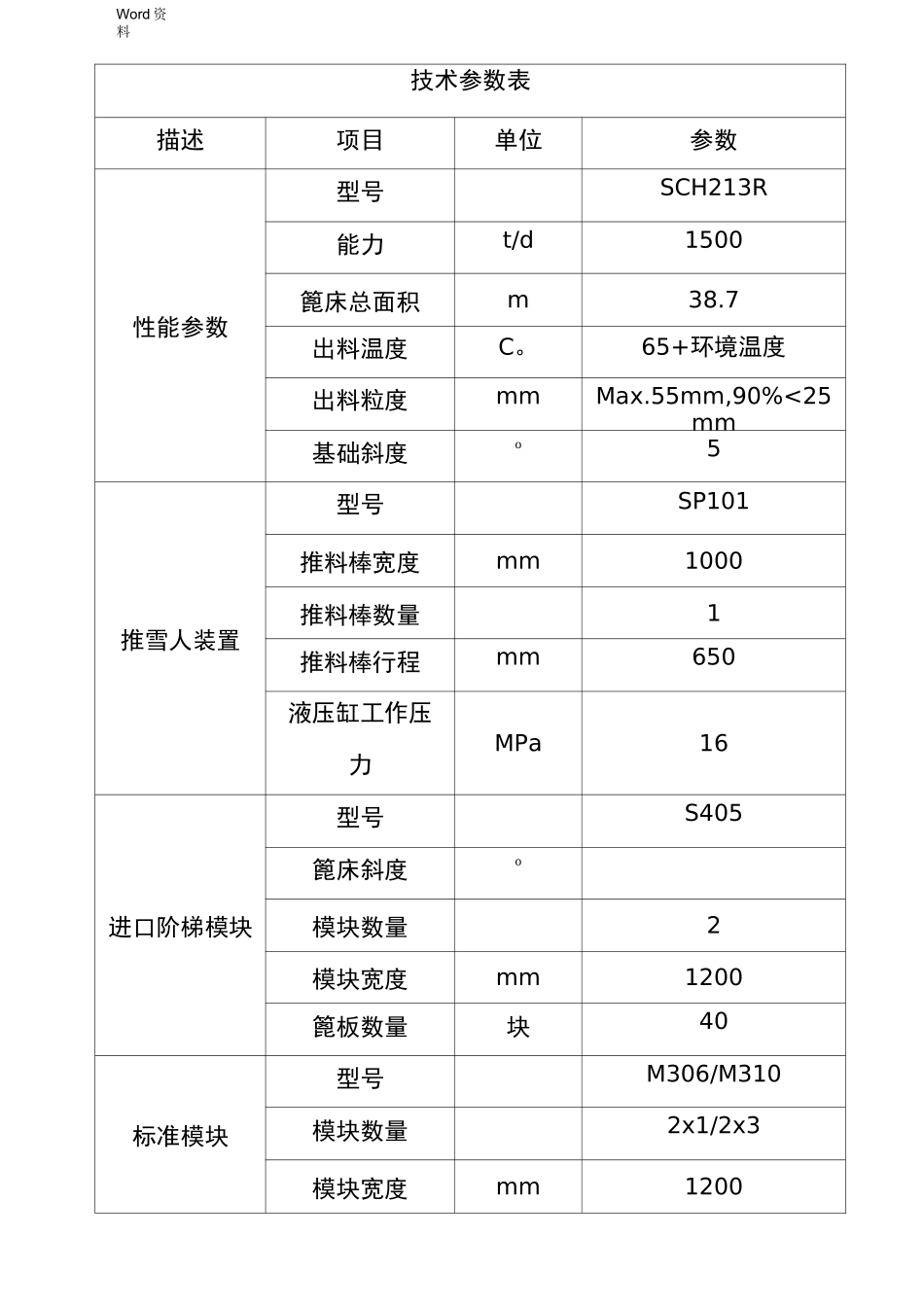

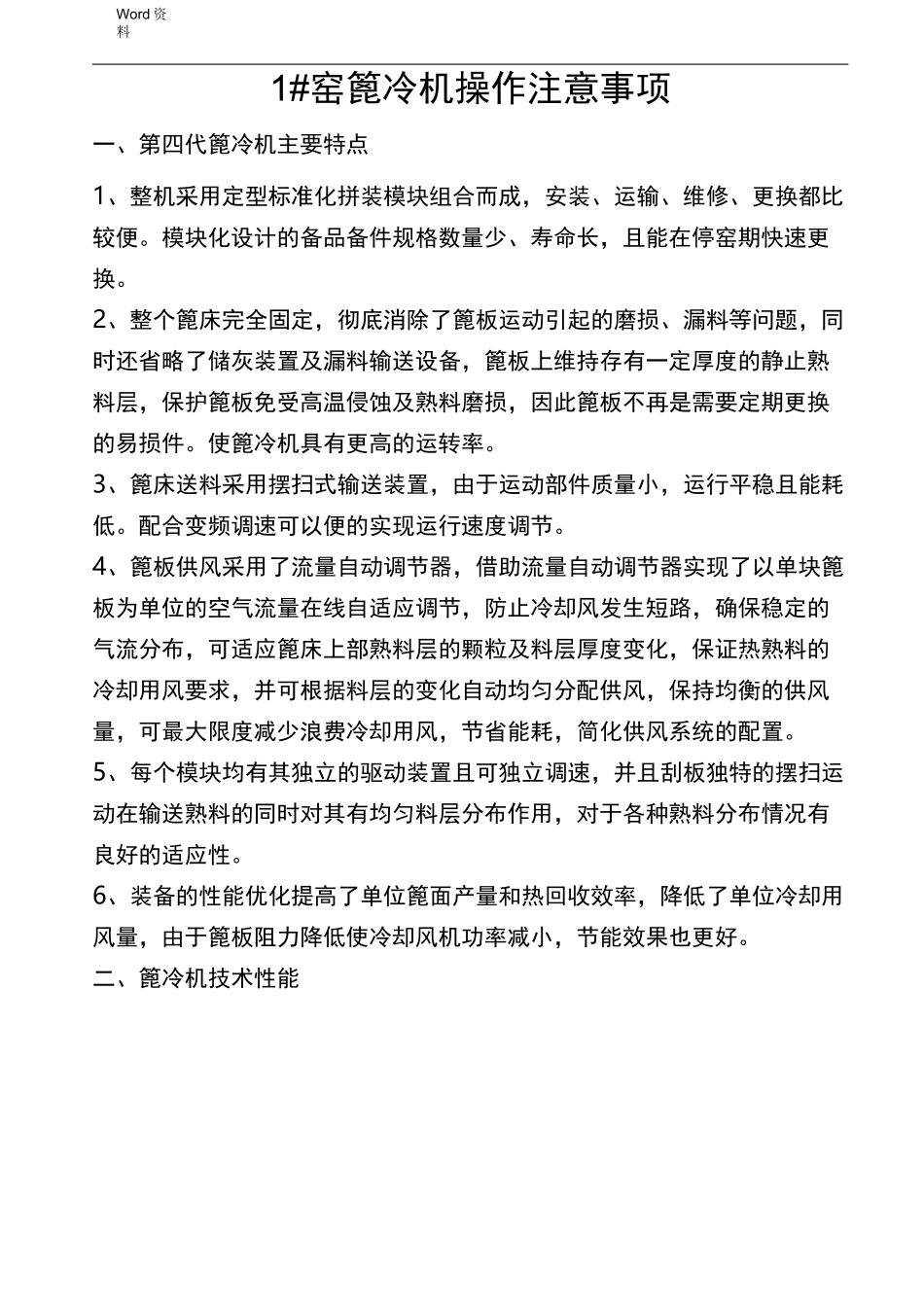

Word 资料1#窑篦冷机操作注意事项一、第四代篦冷机主要特点1、整机采用定型标准化拼装模块组合而成，安装、运输、维修、更换都比较便。模块化设计的备品备件规格数量少、寿命长，且能在停窑期快速更换。2、整个篦床完全固定，彻底消除了篦板运动引起的磨损、漏料等问题，同时还省略了储灰装置及漏料输送设备，篦板上维持存有一定厚度的静止熟料层，保护篦板免受高温侵蚀及熟料磨损，因此篦板不再是需要定期更换的易损件。使篦冷机具有更高的运转率。3、篦床送料采用摆扫式输送装置，由于运动部件质量小，运行平稳且能耗低。配合变频调速可以便的实现运行速度调节。4、篦板供风采用了流量自动调节器，借助流量自动调节器实现了以单块篦板为单位的空气流量在线自适应调节，防止冷却风发生短路，确保稳定的气流分布，可适应篦床上部熟料层的颗粒及料层厚度变化，保证热熟料的冷却用风要求，并可根据料层的变化自动均匀分配供风，保持均衡的供风量，可最大限度减少浪费冷却用风，节省能耗，简化供风系统的配置。5、每个模块均有其独立的驱动装置且可独立调速，并且刮板独特的摆扫运动在输送熟料的同时对其有均匀料层分布作用，对于各种熟料分布情况有良好的适应性。6、装备的性能优化提高了单位篦面产量和热回收效率，降低了单位冷却用风量，由于篦板阻力降低使冷却风机功率减小，节能效果也更好。二、篦冷机技术性能Word 资料技术参数表描述项目单位参数性能参数型号SCH213R能力t/d1500篦床总面积m38.7出料温度C。65+环境温度出料粒度mmMax.55mm,90%<25mm基础斜度o5推雪人装置型号SP101推料棒宽度mm1000推料棒数量1推料棒行程mm650液压缸工作压力MPa16进口阶梯模块型号S405篦床斜度o模块数量2模块宽度mm1200篦板数量块40标准模块型号M306/M310模块数量2x1/2x3模块宽度mm1200Word 资料模块长度mm2400/4000刮板数量块72篦板数量块216刮板速度/min3-12(Max.15)熟料破碎机型号CRC184转子直径mm560破碎辊宽度mm4200转子速度r/min4.4液压系统液压缸工作压力MPa25液压缸公称压力MPa主泵/备用泵/循环泵31.5/31.5/2.5液压泵流量l/min145液压泵电机功率主泵/备用泵/循环泵55/55/5.5液压泵数量主泵/备用泵/循环泵2/1/1润换系统型号8DDRB-N5.8/30给油能力ml/min5.8公称压力MPa31.5电机功率KW0.25Word 资料三、篦冷机操作控制参数项目单位正常围备注料层厚度mm600〜800—室料层油缸油压MPa14±218 高限报警篦板温度一室Co15〜40最高不超过60二室Co15〜40出篦冷...
