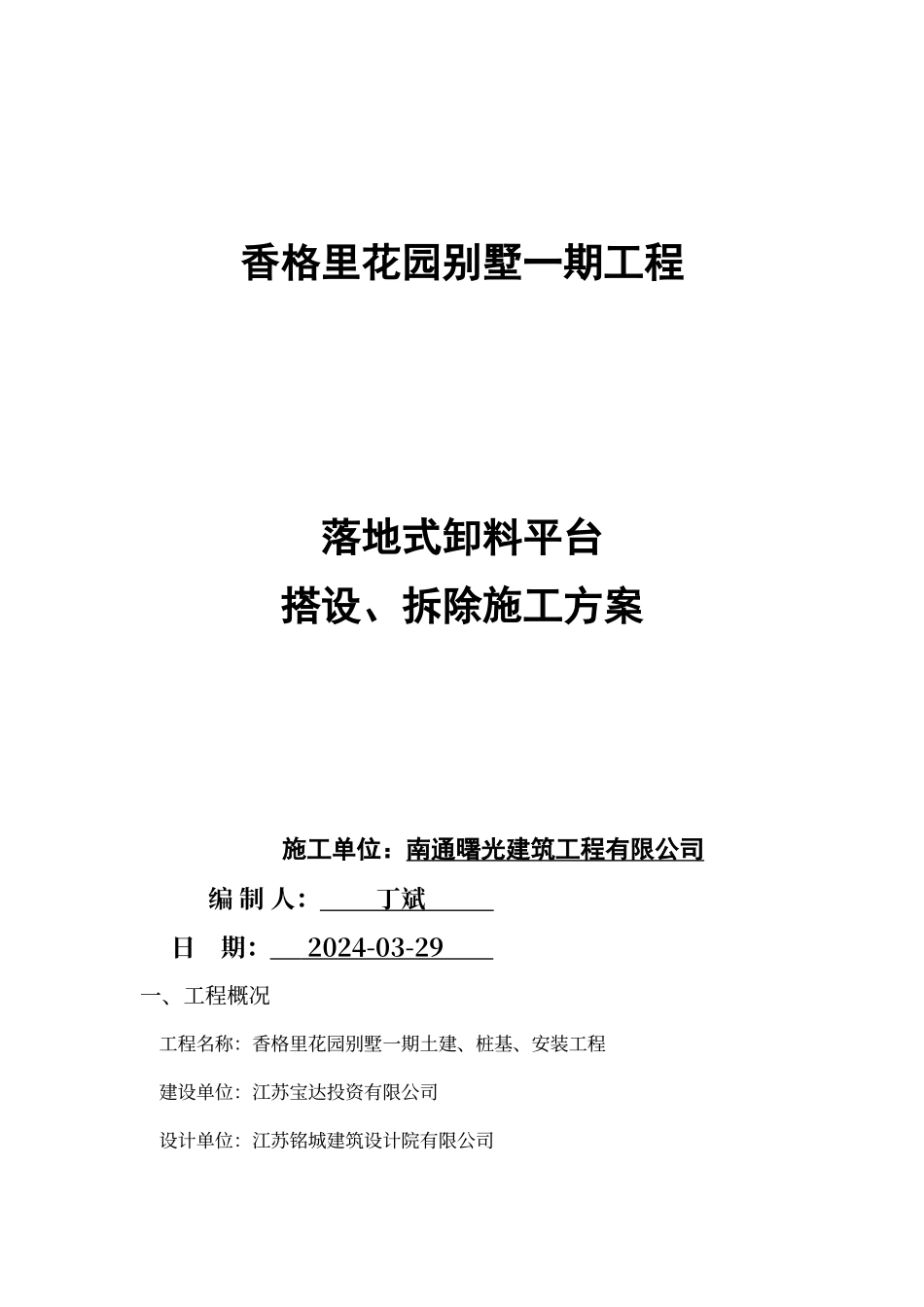

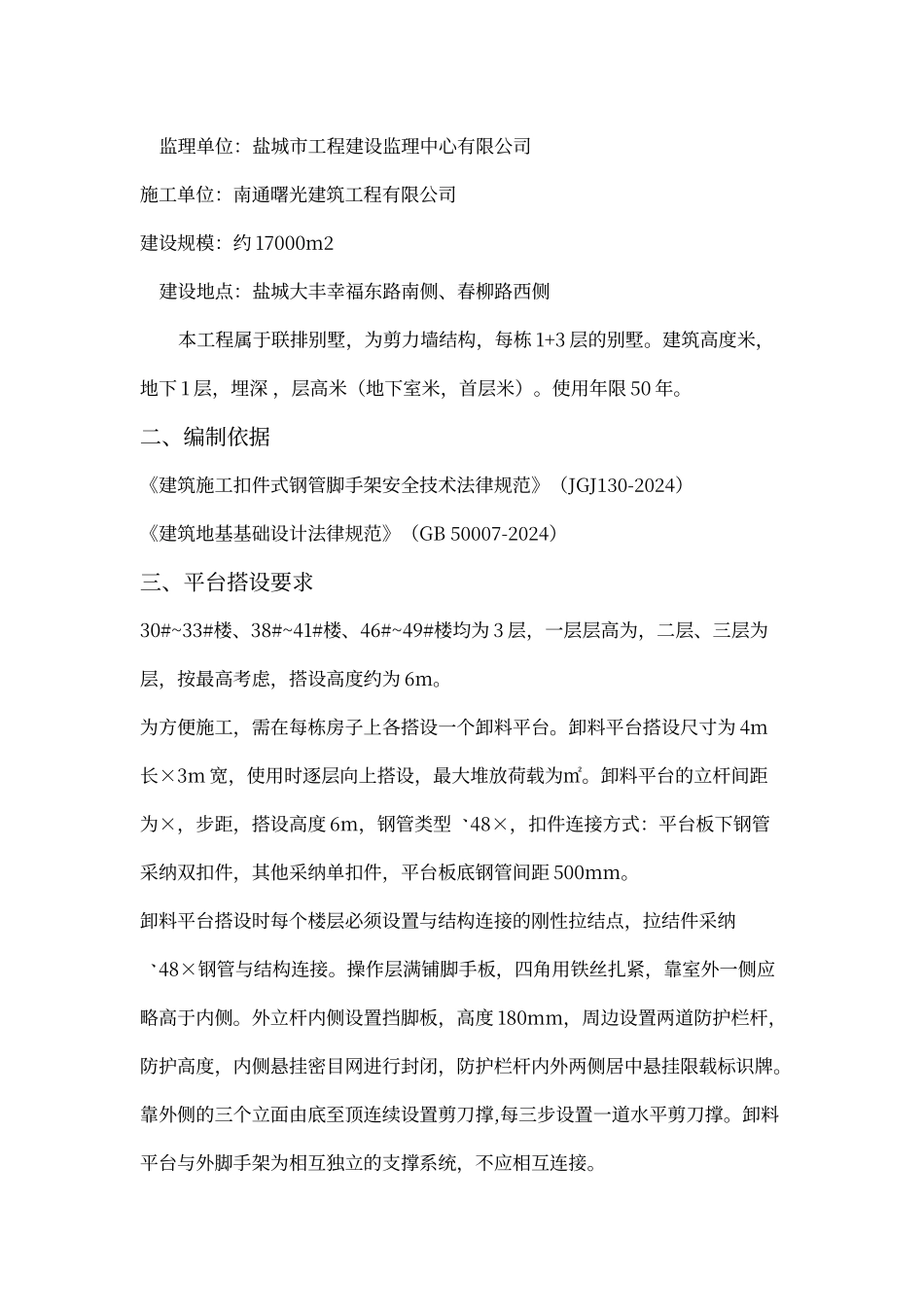

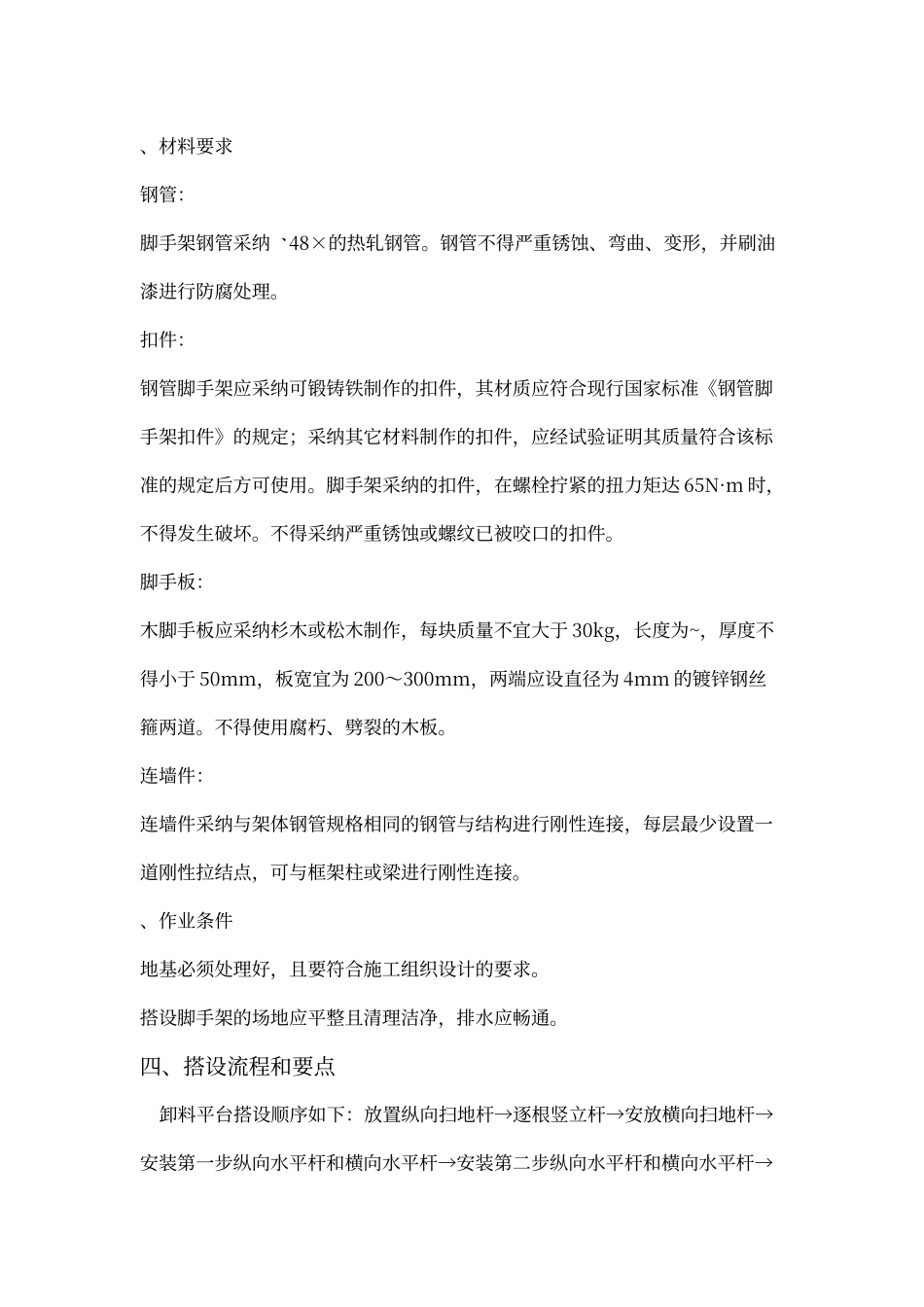

香格里花园别墅一期工程落地式卸料平台搭设、拆除施工方案 施工单位：南通曙光建筑工程有限公司 编 制 人： 丁斌 日 期： 2024-03-29 一、工程概况 工程名称：香格里花园别墅一期土建、桩基、安装工程 建设单位：江苏宝达投资有限公司 设计单位：江苏铭城建筑设计院有限公司 监理单位：盐城市工程建设监理中心有限公司施工单位：南通曙光建筑工程有限公司建设规模：约 17000m2 建设地点：盐城大丰幸福东路南侧、春柳路西侧 本工程属于联排别墅，为剪力墙结构，每栋 1+3 层的别墅。建筑高度米，地下 1 层，埋深 ，层高米（地下室米，首层米）。使用年限 50 年。二、编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2024）《建筑地基基础设计法律规范》（GB 50007-2024）三、平台搭设要求30#~33#楼、38#~41#楼、46#~49#楼均为 3 层，一层层高为，二层、三层为层，按最高考虑，搭设高度约为 6m。为方便施工，需在每栋房子上各搭设一个卸料平台。卸料平台搭设尺寸为 4m长×3m 宽，使用时逐层向上搭设，最大堆放荷载为㎡。卸料平台的立杆间距为×，步距，搭设高度 6m，钢管类型48×，扣件连接方式：平台板下钢管采纳双扣件，其他采纳单扣件，平台板底钢管间距 500mm。卸料平台搭设时每个楼层必须设置与结构连接的刚性拉结点，拉结件采纳48×钢管与结构连接。操作层满铺脚手板，四角用铁丝扎紧，靠室外一侧应略高于内侧。外立杆内侧设置挡脚板，高度 180mm，周边设置两道防护栏杆，防护高度，内侧悬挂密目网进行封闭，防护栏杆内外两侧居中悬挂限载标识牌。靠外侧的三个立面由底至顶连续设置剪刀撑,每三步设置一道水平剪刀撑。卸料平台与外脚手架为相互独立的支撑系统，不应相互连接。、材料要求钢管：脚手架钢管采纳48×的热轧钢管。钢管不得严重锈蚀、弯曲、变形，并刷油漆进行防腐处理。扣件：钢管脚手架应采纳可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》的规定；采纳其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。脚手架采纳的扣件，在螺栓拧紧的扭力矩达 65N·m 时，不得发生破坏。不得采纳严重锈蚀或螺纹已被咬口的扣件。脚手板：木脚手板应采纳杉木或松木制作，每块质量不宜大于 30kg，长度为~，厚度不得小于 50mm，板宽宜为 200～300mm，两端应设直径为 4mm 的镀锌钢丝箍两道。不得使用腐朽、劈裂的木板。连墙件：连墙件采纳与架体钢管...
