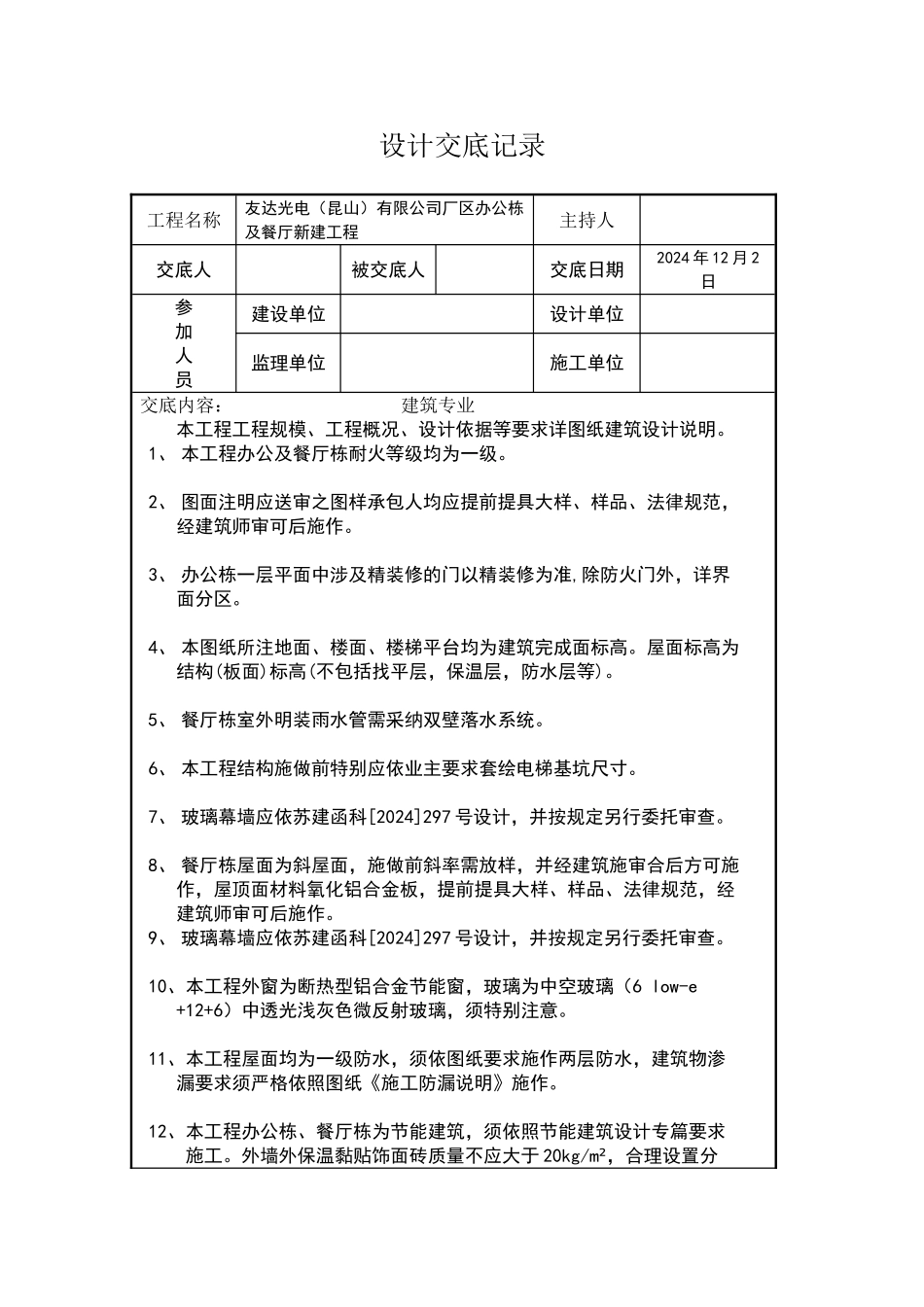

设计交底记录工程名称友达光电（昆山）有限公司厂区办公栋及餐厅新建工程主持人交底人被交底人交底日期2024 年 12 月 2日参加人员建设单位 设计单位监理单位施工单位交底内容： 建筑专业本工程工程规模、工程概况、设计依据等要求详图纸建筑设计说明。1、 本工程办公及餐厅栋耐火等级均为一级。2、 图面注明应送审之图样承包人均应提前提具大样、样品、法律规范，经建筑师审可后施作。3、 办公栋一层平面中涉及精装修的门以精装修为准,除防火门外，详界面分区。4、 本图纸所注地面、楼面、楼梯平台均为建筑完成面标高。屋面标高为结构(板面)标高(不包括找平层，保温层，防水层等)。5、 餐厅栋室外明装雨水管需采纳双壁落水系统。6、 本工程结构施做前特别应依业主要求套绘电梯基坑尺寸。7、 玻璃幕墙应依苏建函科[2024]297 号设计，并按规定另行委托审查。8、 餐厅栋屋面为斜屋面，施做前斜率需放样，并经建筑施审合后方可施作，屋顶面材料氧化铝合金板，提前提具大样、样品、法律规范，经建筑师审可后施作。9、 玻璃幕墙应依苏建函科[2024]297 号设计，并按规定另行委托审查。10、本工程外窗为断热型铝合金节能窗，玻璃为中空玻璃（6 low-e +12+6）中透光浅灰色微反射玻璃，须特别注意。11、本工程屋面均为一级防水，须依图纸要求施作两层防水，建筑物渗漏要求须严格依照图纸《施工防漏说明》施作。12、本工程办公栋、餐厅栋为节能建筑，须依照节能建筑设计专篇要求施工。外墙外保温黏贴饰面砖质量不应大于 20kg/m²，合理设置分格,分格缝间距：竖向不宜大于 12m，横向不宜大于 6m。面砖间应留缝，缝宽不小于 6mm，并应实行柔性防水材料勾缝处理，确保面层不渗水。外墙外保温黏贴饰面砖系统尚应符合苏建科[2024]295 号《江苏省应用外墙外保温黏贴饰面砖做法技术规定》及国家和省现行的有关标准和规定。13、室外工程请注意原有及现有施作界面问题。14、室外雨水施工前须参照现场市政可接驳雨水管井标高参照雨水系统图面，配合现场空间及机电等相关管网位置，绘制雨水系统图经确认后方可开挖施工15、本工程所有设备管道预留孔洞在管道安装完毕后在每层用 C20 细石混凝土灌严楼板处管道周围缝隙用岩棉不燃材料严密填实。建设单位代表（盖章）监理单位代表（盖章）设计单位代表（盖章）施工单位代表（盖章）设计交底记录工程名称友达光电（昆山）有限公司厂区办公栋及餐厅新建工程主持人交底人被交底人交底日期2024 年 12...
