谷歌地图高程CAD制作

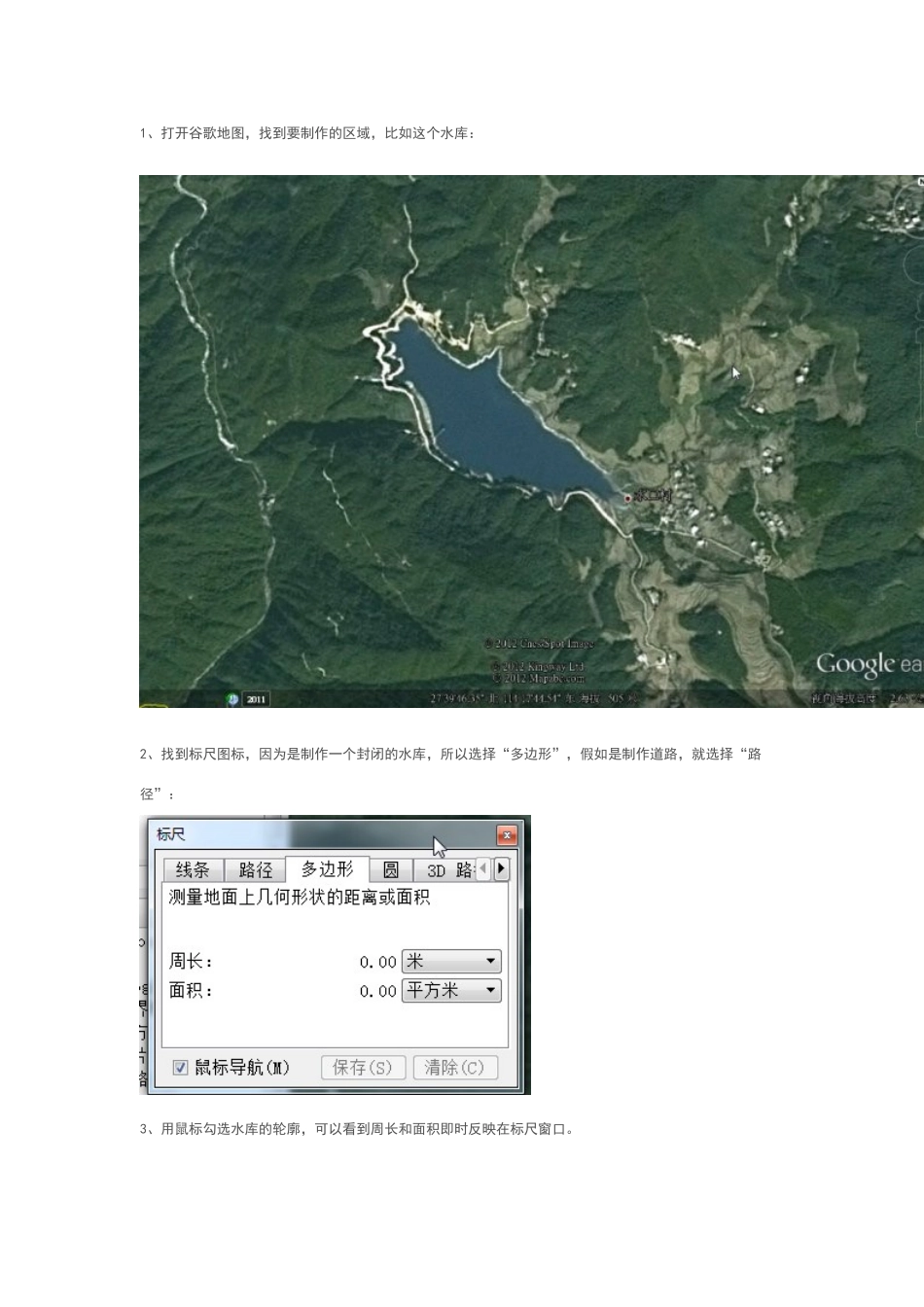

谷歌地图高程CAD制作_第1页
1/47

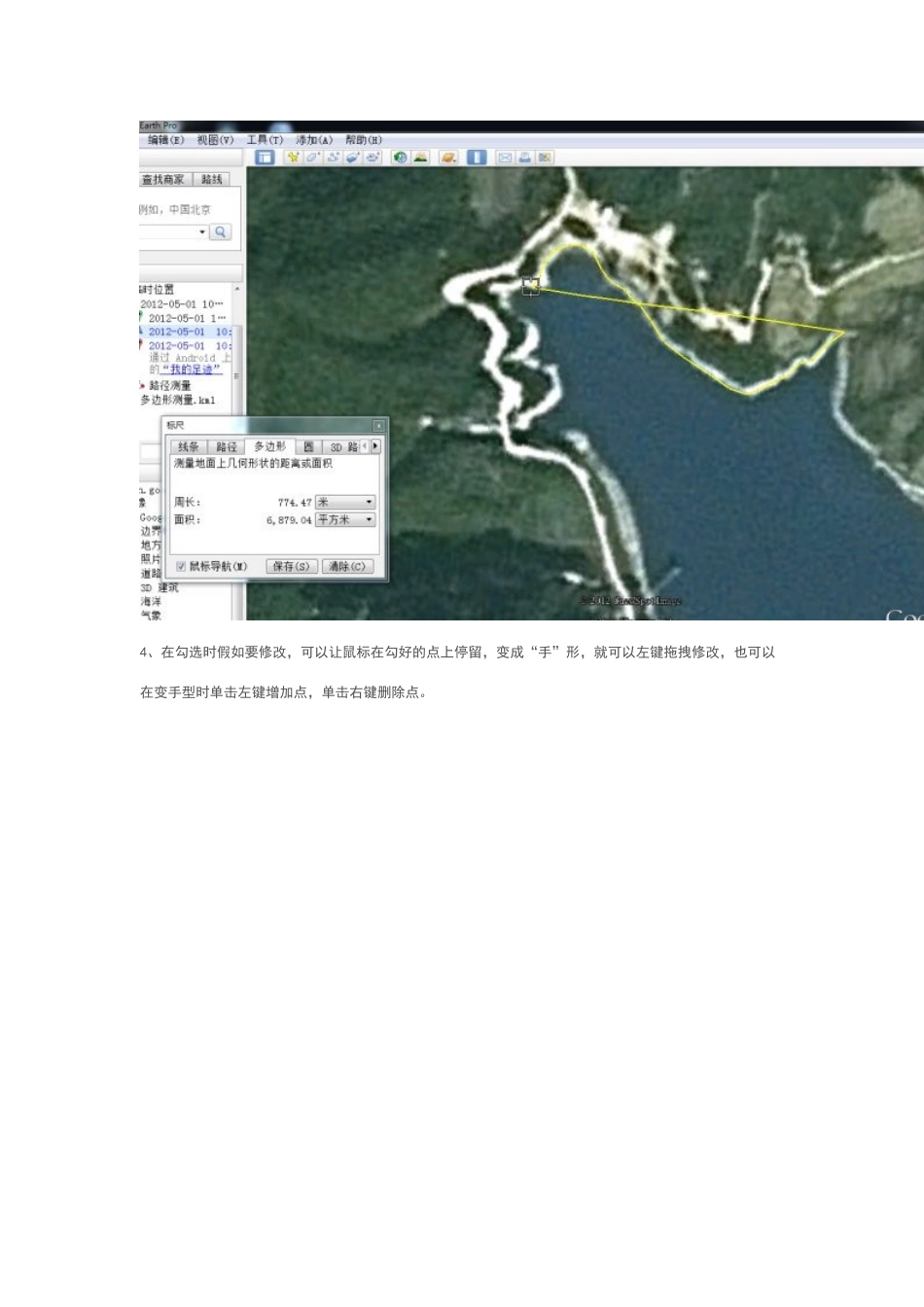

谷歌地图高程CAD制作_第2页
2/47

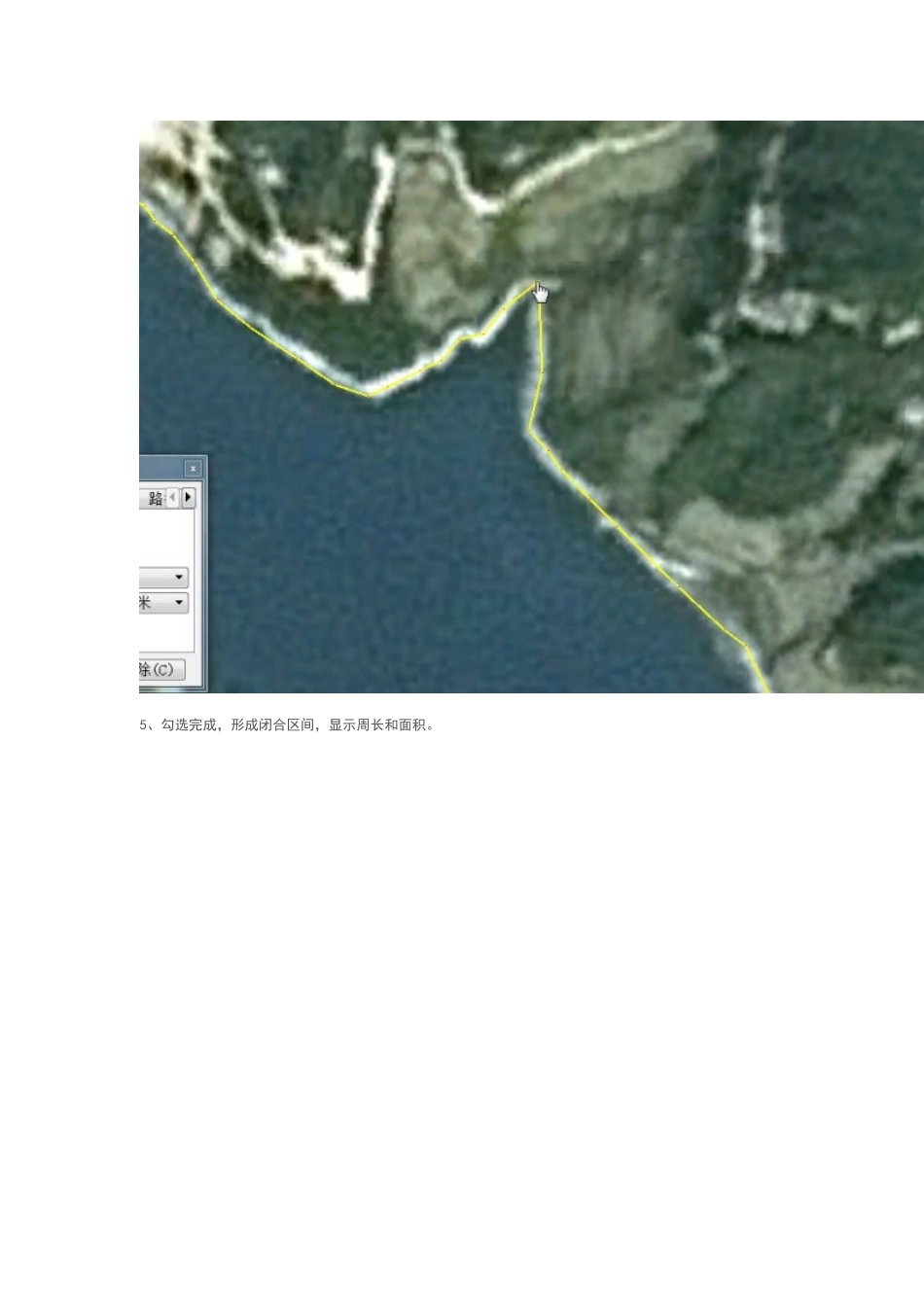

谷歌地图高程CAD制作_第3页
3/47
1、打开谷歌地图,找到要制作的区域,比如这个水库:2、找到标尺图标,因为是制作一个封闭的水库,所以选择“多边形”,假如是制作道路,就选择“路径”:3、用鼠标勾选水库的轮廓,可以看到周长和面积即时反映在标尺窗口。4、在勾选时假如要修改,可以让鼠标在勾好的点上停留,变成“手”形,就可以左键拖拽修改,也可以在变手型时单击左键增加点,单击右键删除点。5、勾选完成,形成闭合区间,显示周长和面积。6、对多边形进行重命名,并根据喜好更改颜色。7、对保存好的“水库”右键,选择“将位置另存为”8、另存为 KML 格式9、用记事本打开“水库.kml”,会看到里面有刚刚勾选的点的大地坐标10、复制这些大地坐标到 word 里面进行编辑,因为这些坐标是没有分行排列的,而是用一个一个的空格接一起:11、可以看到所有的大地坐标有规律的用空格连接,我们需要把他们分行,也就是每个坐标后面是回车12、复制这些空格,选择替换功能,把空格替换成回车13、回车的代表符是“^p”,点击全部替换。14、这样就得到了分行好的各点大地坐标,方面我们批量转换成平面坐标。15、将分行好的大地坐标复制到新建的一个“”文本里面。 16、由于没有高程数据,所以把高程部分全部删除,才用的方法仍然是替换: 17、仅仅保留经度和纬度的格式: 18、打开,源格式选择大地坐标(度),选择“文件转换” 19、首选自定义一种格式,我这里自定义的格式为“jw(*.txt)”也就是(经度,纬度,)的格式,选择这个格式: 20、转换方法选择,然后点确定。 21、选择源文件“” 22、点确定。 23、点转换图标,可以看到已经转换成了“”。这里注明下,我是把大地坐标转换成北京 54 坐标。 24、打开转换后的,可以看到已经转换成功。 25、为了怕编辑出错,先复制一个副本备份。 26、把副本改名成 csv 格式进行编辑: 27、用 excel 打开“” 28、先插入 2 列,第一列填充序号,代表点号,第二列空白, 29、后面加一列,代表高程,全部填充“0”,加这一列是由于南方 CASS 数据格式的需要。 30、将表格另存为“文本文件(制表符分割)” 31、打开新得到的,发现很多空格,我们利用这些空格,制作成南方 CASS 格式的数据文件。 32、通用是把空格复制,替换为逗号: 33、复制空格,替换为逗号: 34、由于我只需要 5 位数的坐标,所以把多余的数字也全部删除,同样才用替换的方法: 35、好了,可以看得出来,已经得到了南方 CASS 的数据格式了。 36、剩下来的就不多说了,看到这里的人都会用了。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

谷歌地图高程CAD制作

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
