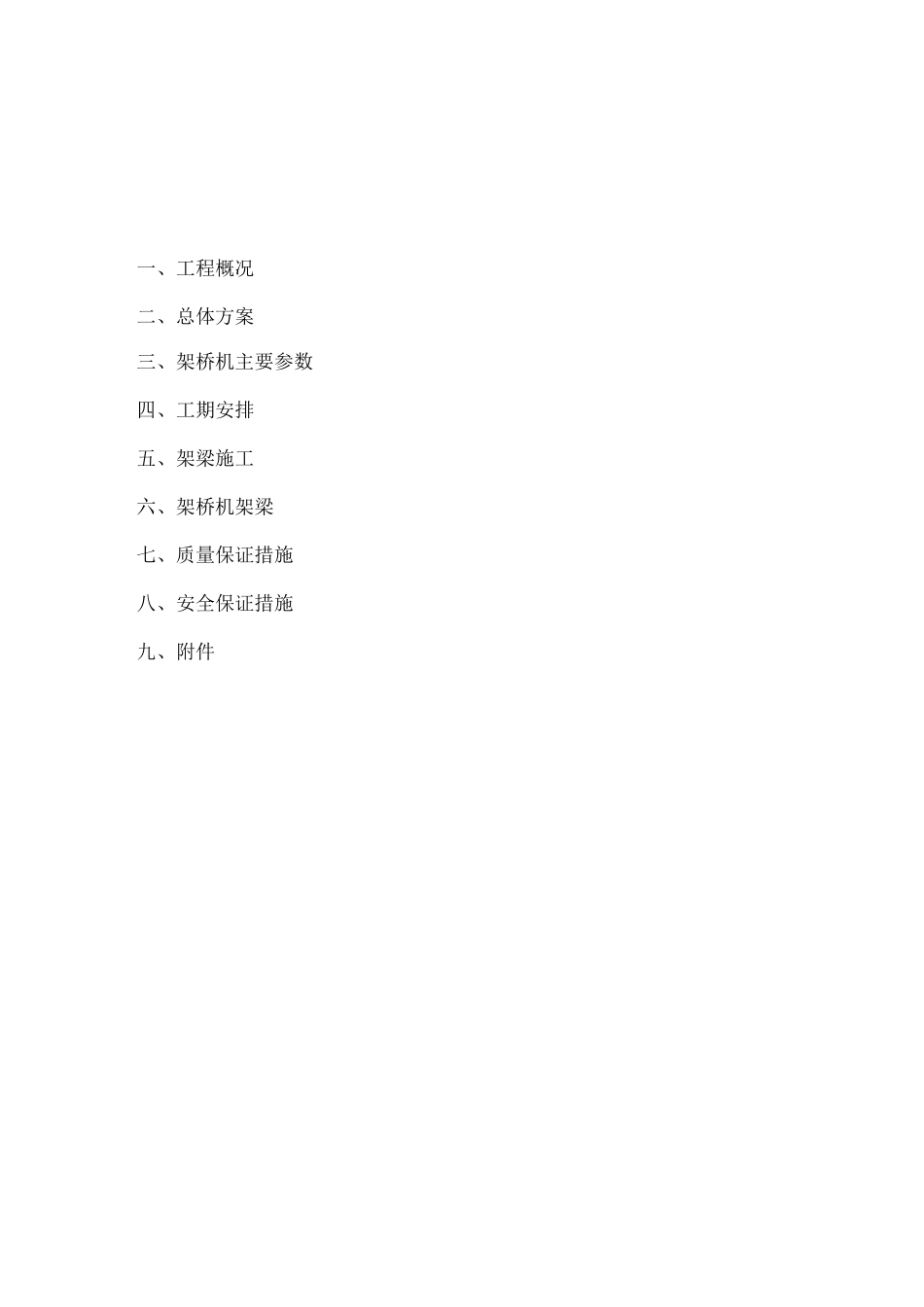

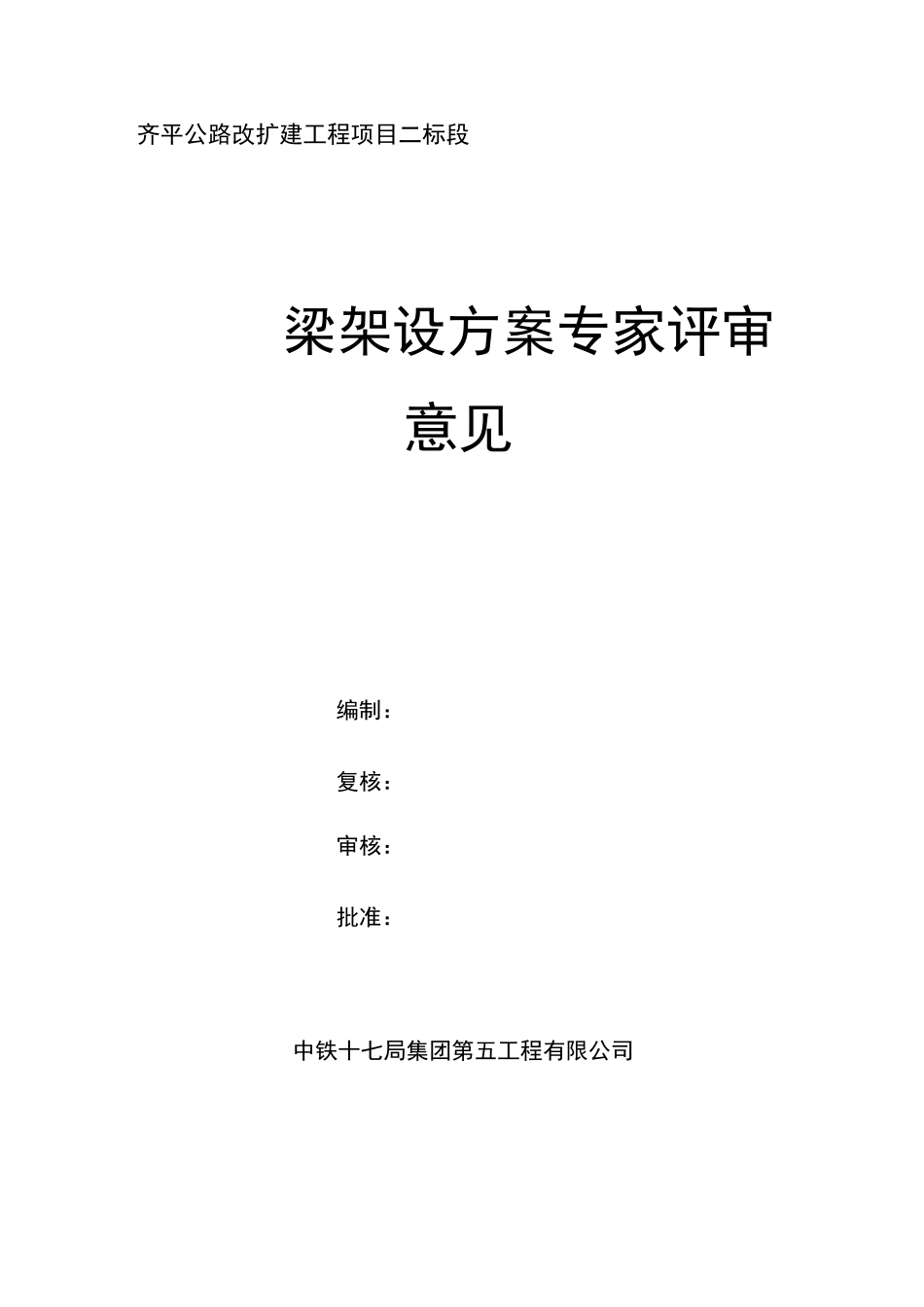

齐平公路改扩建工程项目二标段梁架设方案专家评审意见编制：复核：审核：批准：中铁十七局集团第五工程有限公司一、工程概况二、总体方案三、架桥机主要参数四、工期安排五、架梁施工六、架桥机架梁七、质量保证措施八、安全保证措施九、附件一、工程概况中寨大桥全长，平面位于圆曲线上，圆曲线半径，纵坡，桥面宽。下部结构采用柱式桥墩，桩式桥台，最大墩高；上部结构采用预应力混凝土连续梁，横桥向由片梁组成，湿接缝宽度，全桥共用梁片，梁体尺寸规格、吊装重量和工程数量如下表：型号及部位尺寸规格吊装重量数量片梁左左左左左二、总体方案本桥 20mT 梁采用 WJQ180-40A3 型桁架式架桥机从第 1 跨向第15 跨架设。架桥机在 0 号桥台后路基上拼装，拼装时，按设计结构少安装 1 节主梁（12m）,架桥机拼装长度为 40m。20mT 梁在预制场内采用一台 50T 吊车起吊装车，经运梁便道、道路基运至架桥机后方喂梁、安装,顺路线前进方向每跨 T 梁从左向右按1#、2#、3#、4#、5#的顺序依次编号，架梁先后顺序为 3#—2#—4#—1#—5#。中寨大桥梁架设方案三、架桥机主要参数1、主要结构形式主体结构形式：三角桁架操作方式：集中控制吊具型式：扁担式2、主要技术参数额定起重量：120t架梁跨度/桥机跨度：20m整机工作级别：A3最大架设纵坡：5%最大架设横坡：5%起升高度：4m下降深度：1m大车基距：5m小车轨距：5m整机尺寸：40mX6.38mX6.1m总功率：46kw过孔速度：3m/min起升速度：0.64m/min小车纵、横移速度：3m/min整机横移速度：3m/min整机重量：120t四、工期安排架梁施工总工期计划为：年月曰〜年月具体时间安排如下：架桥机进场、拼装、验收：年月曰〜年月架梁（第一跨）：年月日〜年月日。五、架梁施工一）施工准备人员、设备组织1)架梁人员配置序号工作内容人员配置总体安排架梁总指挥：安全负责人：架梁作业队长：技术负责人：物资设备负责人：应急保障负责人：施工负责人：实验负责人：后勤负责人：装梁Nd、施工负责人：起重工：技术负责人：操作工人：安全负责人：运梁施工负责人：其他运梁工人：安全负责人：驾驶员：架梁施工负责人：现场技术人员：电焊工：人技术负责人：桥机操作工：人电工：液压工：人安全负责人：人普通工人：人2)主要机械设备配置序号机具名称规格单位数量备注1汽车吊25t台2架桥机拼装250t台2装梁3运梁平车50t辆2运梁4架桥机TLQJ120T/30M-A3台1架梁5电焊机台4梁板之间连接6发电机100KW台1应急发电．技术准备()...
