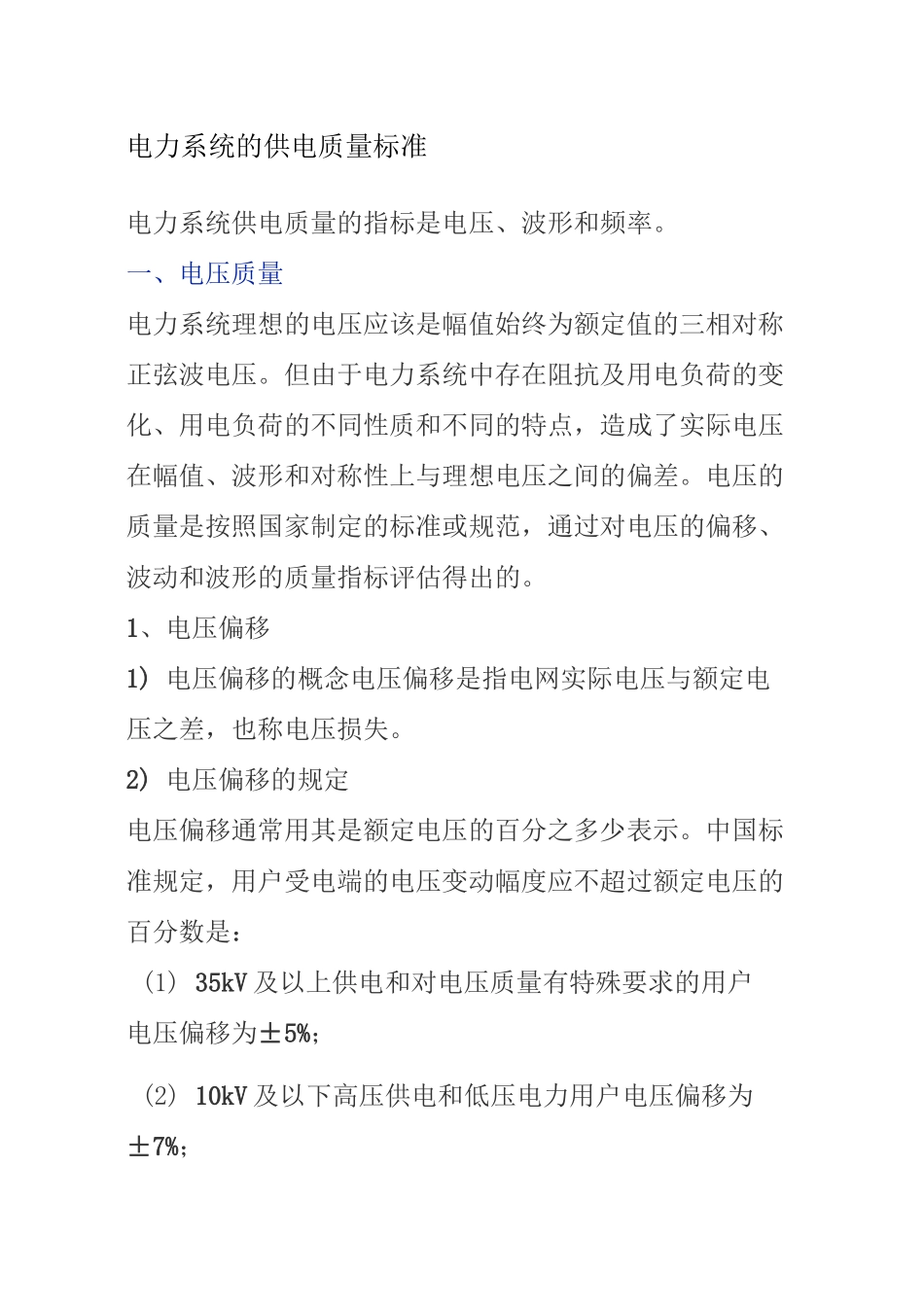

电力系统的供电质量标准电力系统供电质量的指标是电压、波形和频率。一、电压质量电力系统理想的电压应该是幅值始终为额定值的三相对称正弦波电压。但由于电力系统中存在阻抗及用电负荷的变化、用电负荷的不同性质和不同的特点，造成了实际电压在幅值、波形和对称性上与理想电压之间的偏差。电压的质量是按照国家制定的标准或规范，通过对电压的偏移、波动和波形的质量指标评估得出的。1、电压偏移1) 电压偏移的概念电压偏移是指电网实际电压与额定电压之差，也称电压损失。2) 电压偏移的规定电压偏移通常用其是额定电压的百分之多少表示。中国标准规定，用户受电端的电压变动幅度应不超过额定电压的百分数是：(1) 35kV 及以上供电和对电压质量有特殊要求的用户电压偏移为±5%；(2) 10kV 及以下高压供电和低压电力用户电压偏移为±7%；(3) 低压照明用户电压偏移为+5%〜-10%。3)电压偏移的影响电压偏移对运行中的用电设备会造成不良的影响。以电动机为例，当电压降低时，电磁转矩随电压的平方成比例下降。例如电压降低 20%，转矩会降低 36%，电流会增加 20%~35%，造成电动机转速降低而可能导致工厂废品产生，温度升高使电动机线圈过热，绝缘加速老化，甚至烧毁电机；当电压过高时，电动机铁芯会出现饱和，激磁电流增大，铁损增大，导致电动机过热，效率降低，运行性能变坏，甚至烧毁电动机。4)减少电压偏移的主要措施(1)合理减少系统的阻抗，增大导线或电缆的截面；(2)减少系统的变压级数，尽量保持系统三相负荷平衡；(3)高压线深入负荷中心，多回路并联供电；(4)采用有载或无载调压变压器，直接对电压进行调整；(5) 对功率因数低，带有冲击性负载的线路，采用无功功率补偿装置。2、电压波动1) 电压波动的概念电压波动是指电压在系统电网中做快速、短时的变化。变化更为剧烈的电压波动称为电压闪变。2) 电压波动的原因电压波动主要是由于用户负荷的剧烈变化所引起的。由于电力系统中冲击性负荷的作用，如大型电动机的启停、电弧炉熔化期的工作短路等，都使电网在某一时期内电压急剧变化而偏离额定值，从而引起电压波动。3) 电压波动的规定电压波动程度用电压在变化中相继出现的最大值和最小值之差是额定电压的百分之多少表示。中国标准规定，电压波动允许值为：(1) 10kV 及以下电压波动允许值 2.5%；(2) 35〜llOkV 电压波动允许值 2%；(3) 220kV 及以上电压允许波动值 1.6%。4) 抑制或减少电压波动的主要措施(1)采用合理的...
