海湾消防模块接线大全

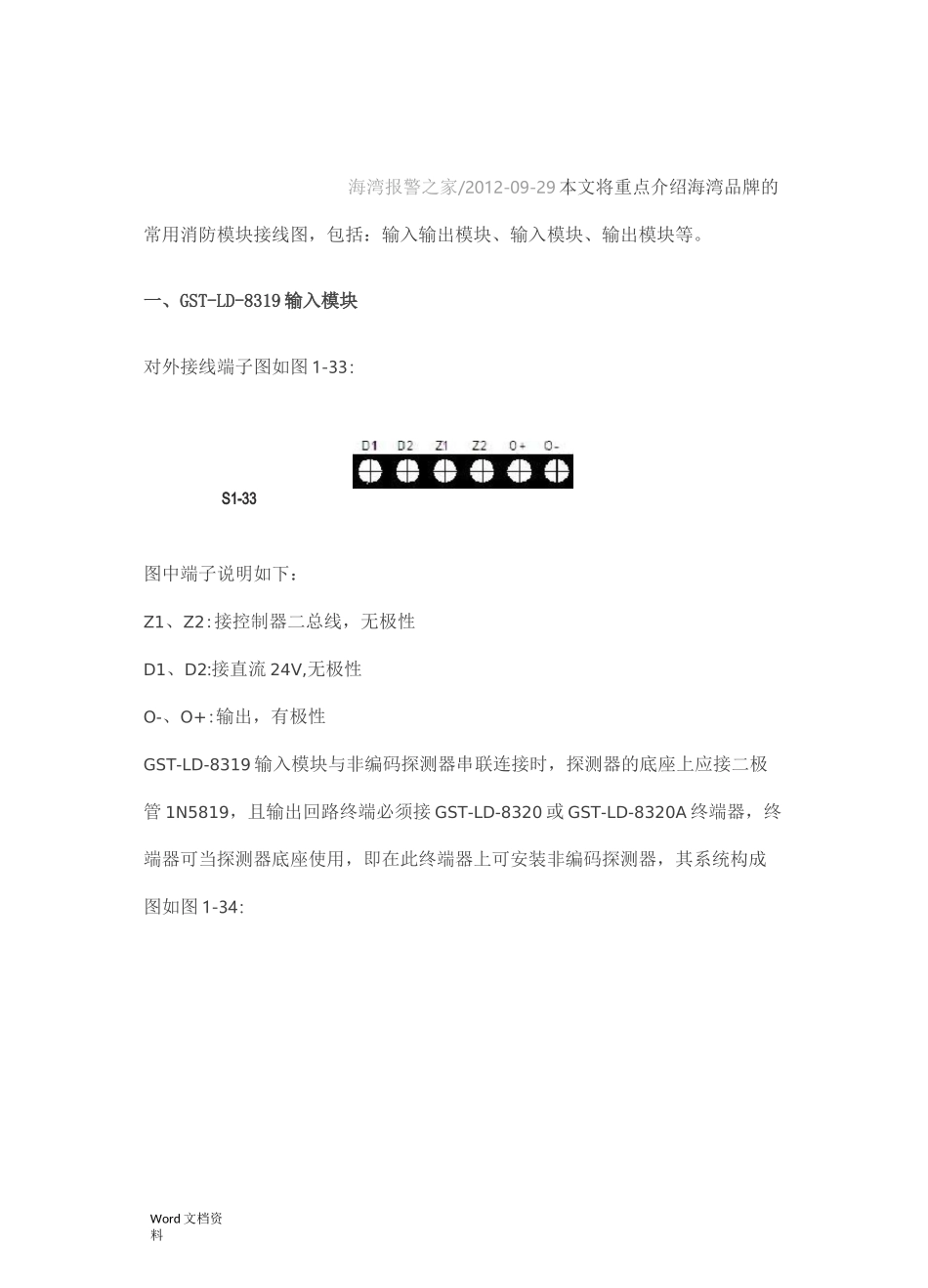

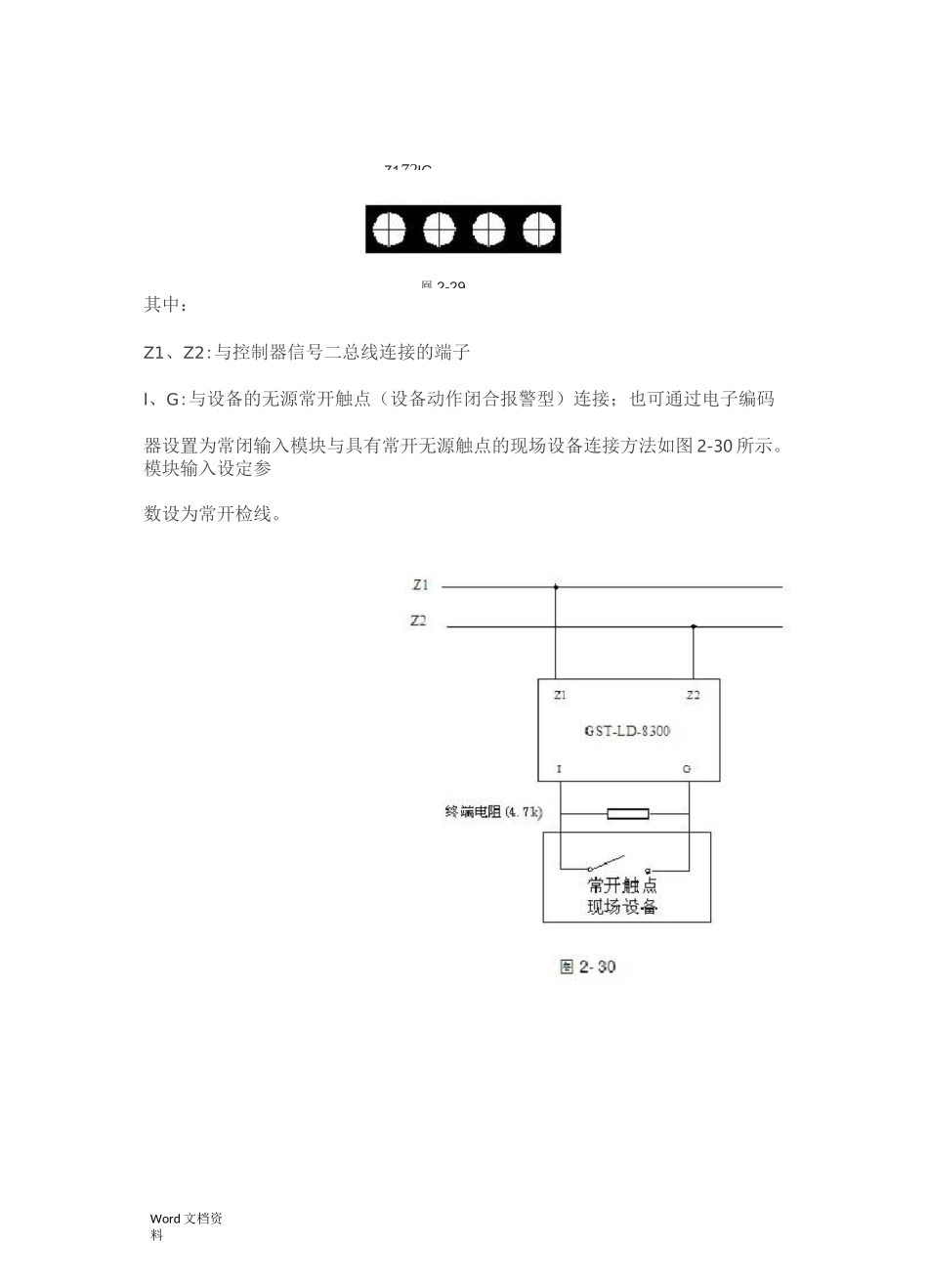

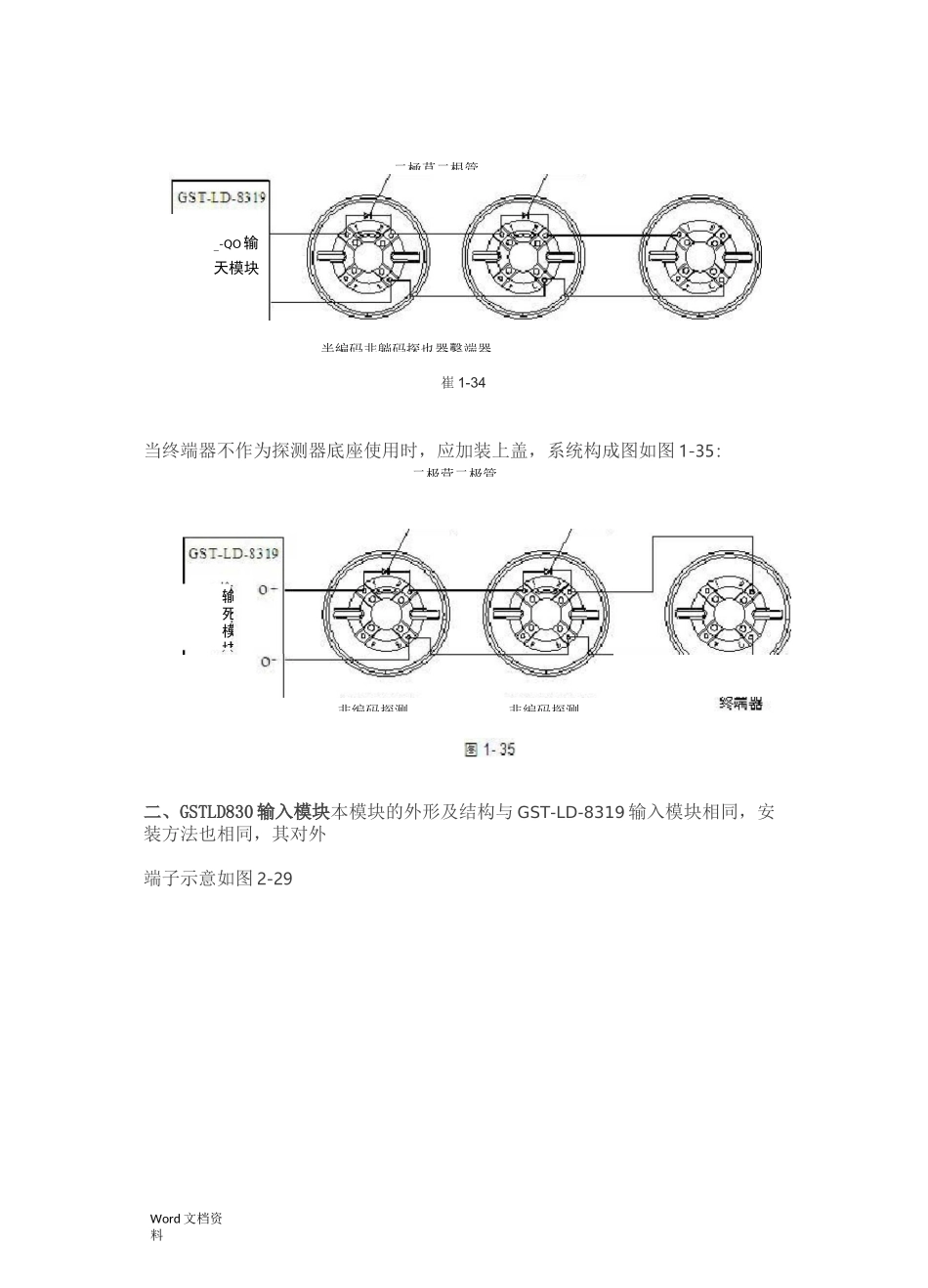

Word 文档资料海湾报警之家/2012-09-29 本文将重点介绍海湾品牌的常用消防模块接线图，包括：输入输出模块、输入模块、输出模块等。一、GST-LD-8319 输入模块对外接线端子图如图 1-33：S1-33图中端子说明如下：Z1、Z2:接控制器二总线，无极性D1、D2:接直流 24V,无极性O-、O+:输出，有极性GST-LD-8319 输入模块与非编码探测器串联连接时，探测器的底座上应接二极管 1N5819，且输出回路终端必须接 GST-LD-8320 或 GST-LD-8320A 终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图 1-34：Word 文档资料崔 1-34当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图 1-35：二、GSTLD830 输入模块本模块的外形及结构与 GST-LD-8319 输入模块相同，安装方法也相同，其对外端子示意如图 2-29二極莒二根管半編码非躺码探也器鑿端器_-QO输天模块二极营二极管输死模块非编码探测非編码探测Word 文档资料其中：Z1、Z2:与控制器信号二总线连接的端子I、G:与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图 2-30 所示。模块输入设定参数设为常开检线。7172IG凰 2-29Word 文档资料模块与具有常闭无源触点的现场设备连接方法如图 2-31 所示，模块输入设定参数设为常闭检线。Word 文档资料三、GSTLD830 输入输出模块GST-LD-8301 模块的外形尺寸及结构与 GST-LD-8319 输入模块相同，安装方法也相同，其对外端子示意图如图 2-32：Z1Z2D1D2GNGV+NOIGCOMS-凰 2-32其中：Z1、Z2:接火灾报警控制器信号二总线，无极性D1、D2:DC24V 电源输入端子，无极性Word 文档资料G、NG、V+、NO:DC24V 有源输出辅助端子，出厂默认为有源输出：G 和 NG 短接、V+和 NO 短接当需无源常开输出：应将 G、NG、V+、NO 之间的短路片断开。l、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-:有源输出端子，启动后输出 DC24V,COM 为正极、S-为负极COM、NO:无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个 4.7kQ 的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个 4.7kQ 的终端电阻。模块为有源输出时 G 和 NG、V+、NO 应该短接，COM、S-有...
