负反馈放大电路实验报告

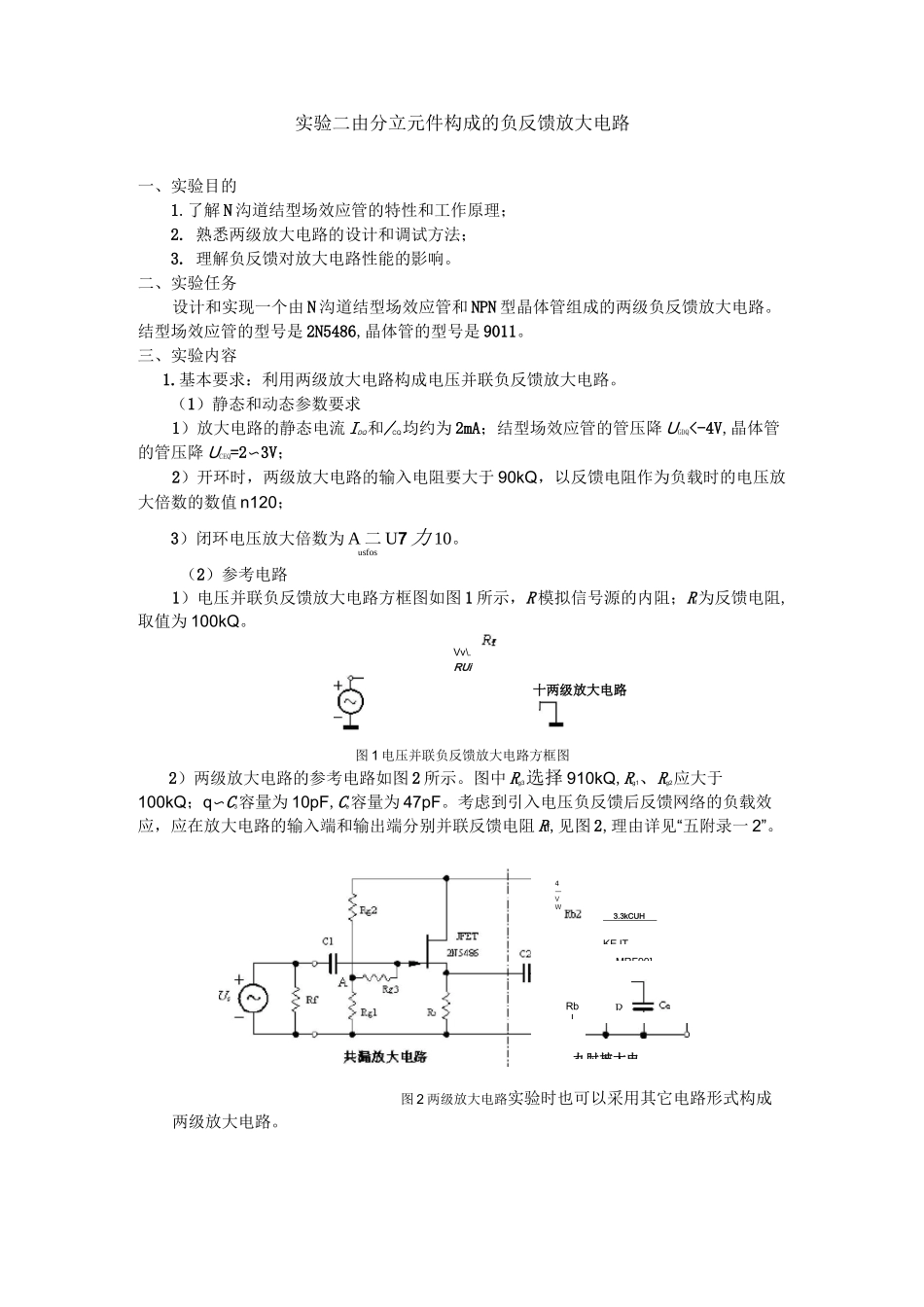

3.3kCUHKEJTMRF90]Rbl实验二由分立元件构成的负反馈放大电路一、实验目的1.了解 N 沟道结型场效应管的特性和工作原理；2. 熟悉两级放大电路的设计和调试方法；3. 理解负反馈对放大电路性能的影响。二、实验任务设计和实现一个由 N 沟道结型场效应管和 NPN 型晶体管组成的两级负反馈放大电路。结型场效应管的型号是 2N5486,晶体管的型号是 9011。三、实验内容1.基本要求：利用两级放大电路构成电压并联负反馈放大电路。（1）静态和动态参数要求1）放大电路的静态电流 IDQ和/CQ均约为 2mA；结型场效应管的管压降 UGDQ<-4V,晶体管的管压降 UCEQ=2〜3V；2）开环时，两级放大电路的输入电阻要大于 90kQ，以反馈电阻作为负载时的电压放大倍数的数值 n120；3）闭环电压放大倍数为 A 二 U7 力 10。usfos（2）参考电路1）电压并联负反馈放大电路方框图如图 1 所示，R 模拟信号源的内阻；Rf为反馈电阻,取值为 100kQ。Vv\.RUi十两级放大电路图 1 电压并联负反馈放大电路方框图2）两级放大电路的参考电路如图 2 所示。图中 Rg3选择 910kQ,Rg1、Rg2应大于100kQ；q〜C3容量为 10pF,Ce容量为 47pF。考虑到引入电压负反馈后反馈网络的负载效应，应在放大电路的输入端和输出端分别并联反馈电阻 Rf,见图 2,理由详见“五附录一 2”。图 2 两级放大电路实验时也可以采用其它电路形式构成两级放大电路。4—VWER1.2丸肘披大电WOOH*J12Rg2300kG10uKey=A6 厂910k|,Rg1>300kQ2N5486VFoRb241kRc3.3紅-斗 3—8110uF〒0VhoRsL
