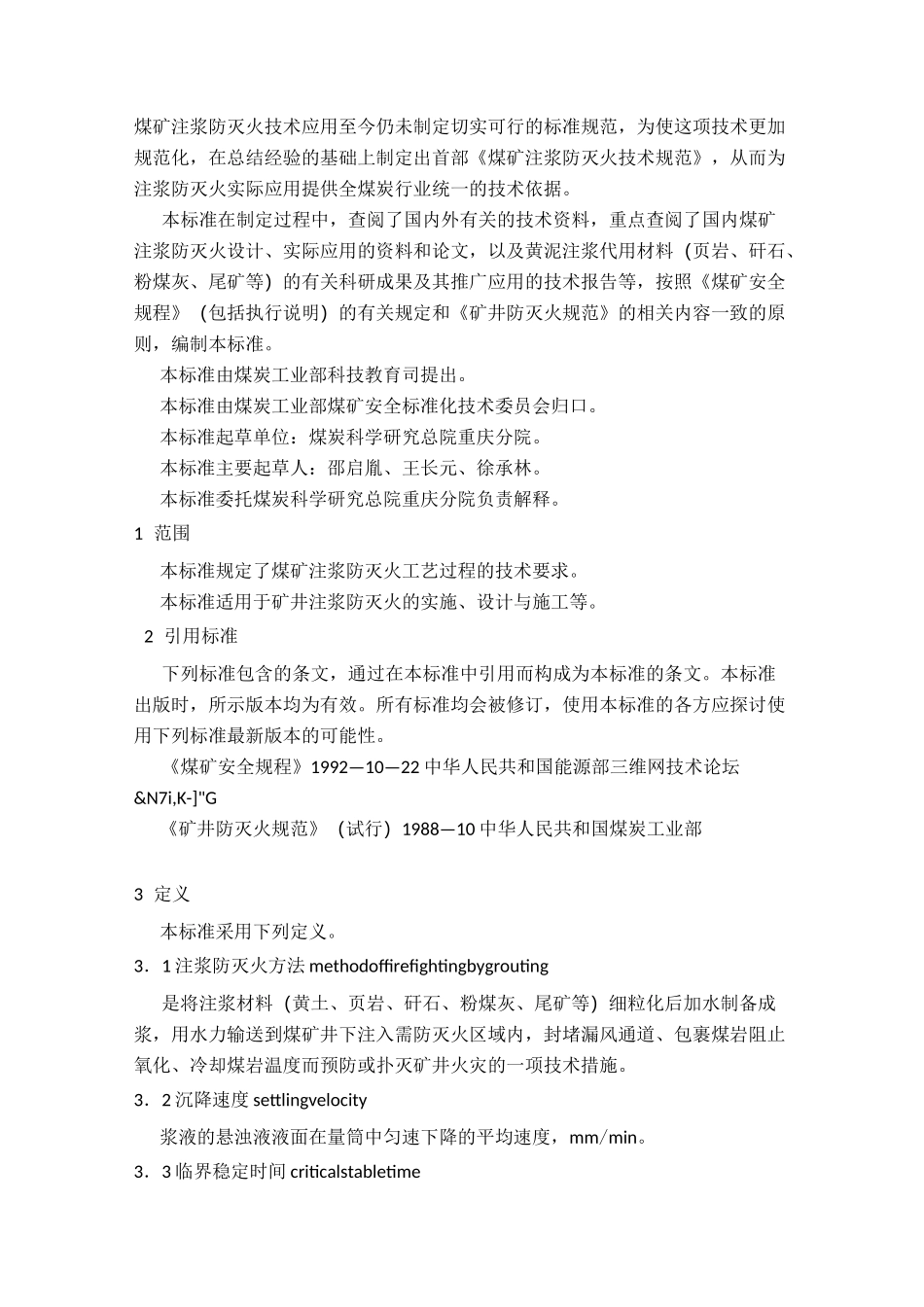

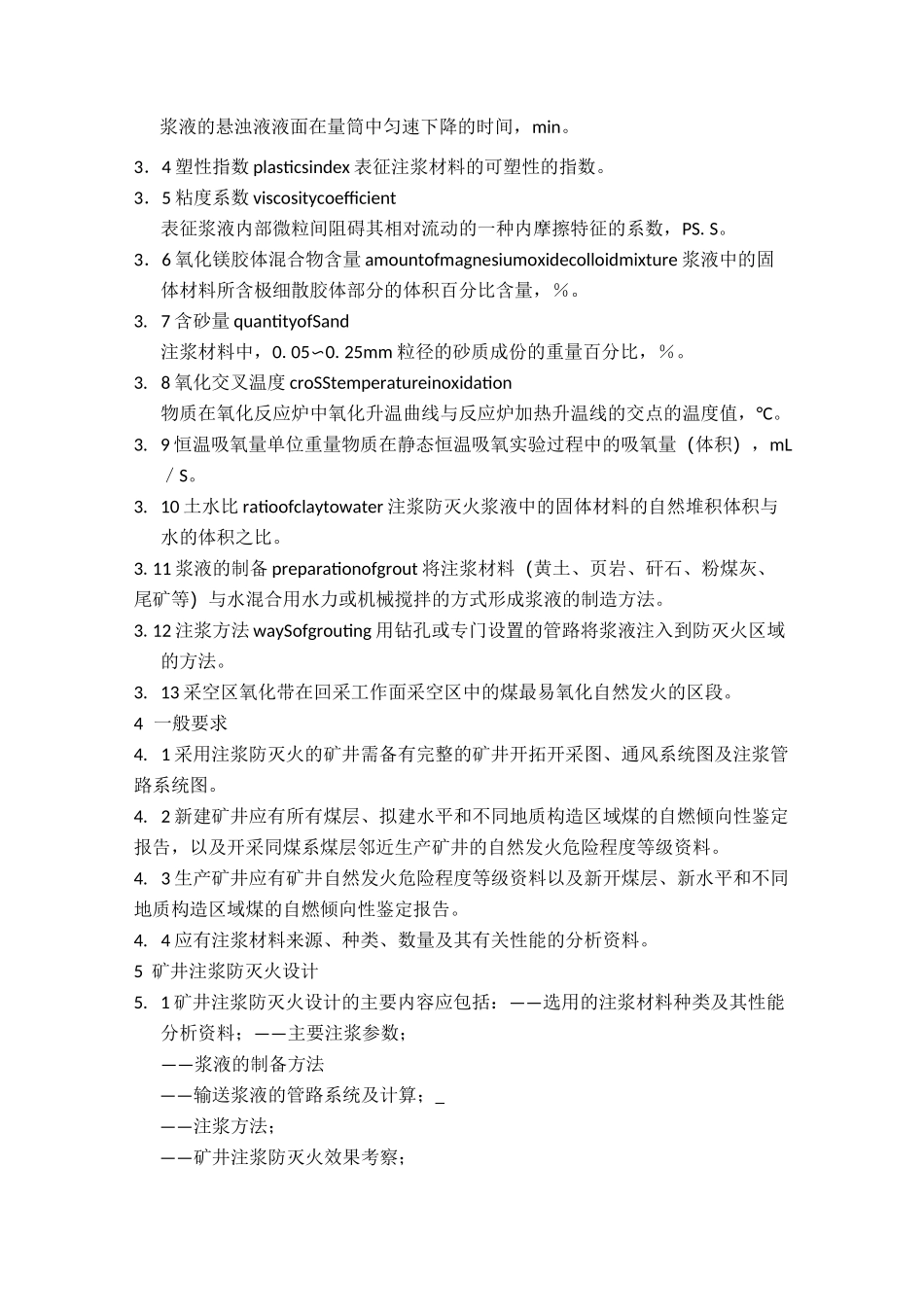

煤矿注浆防灭火技术应用至今仍未制定切实可行的标准规范，为使这项技术更加规范化，在总结经验的基础上制定出首部《煤矿注浆防灭火技术规范》，从而为注浆防灭火实际应用提供全煤炭行业统一的技术依据。本标准在制定过程中，查阅了国内外有关的技术资料，重点查阅了国内煤矿注浆防灭火设计、实际应用的资料和论文，以及黄泥注浆代用材料（页岩、矸石、粉煤灰、尾矿等）的有关科研成果及其推广应用的技术报告等，按照《煤矿安全规程》（包括执行说明）的有关规定和《矿井防灭火规范》的相关内容一致的原则，编制本标准。本标准由煤炭工业部科技教育司提出。本标准由煤炭工业部煤矿安全标准化技术委员会归口。本标准起草单位：煤炭科学研究总院重庆分院。本标准主要起草人：邵启胤、王长元、徐承林。本标准委托煤炭科学研究总院重庆分院负责解释。1 范围本标准规定了煤矿注浆防灭火工艺过程的技术要求。本标准适用于矿井注浆防灭火的实施、设计与施工等。2 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准均会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。《煤矿安全规程》1992—10—22 中华人民共和国能源部三维网技术论坛&N7i,K-]"G《矿井防灭火规范》（试行）1988—10 中华人民共和国煤炭工业部3 定义本标准采用下列定义。3．1 注浆防灭火方法 methodoffirefightingbygrouting是将注浆材料（黄土、页岩、矸石、粉煤灰、尾矿等）细粒化后加水制备成浆，用水力输送到煤矿井下注入需防灭火区域内，封堵漏风通道、包裹煤岩阻止氧化、冷却煤岩温度而预防或扑灭矿井火灾的一项技术措施。3．2 沉降速度 settlingvelocity浆液的悬浊液液面在量筒中匀速下降的平均速度，mm/min。3．3 临界稳定时间 criticalstabletime浆液的悬浊液液面在量筒中匀速下降的时间，min。3．4 塑性指数 plasticsindex 表征注浆材料的可塑性的指数。3．5 粘度系数 viscositycoefficient表征浆液内部微粒间阻碍其相对流动的一种内摩擦特征的系数，PS.S。3．6 氧化镁胶体混合物含量 amountofmagnesiumoxidecolloidmixture 浆液中的固体材料所含极细散胶体部分的体积百分比含量，％。3. 7 含砂量 quantityofSand注浆材料中，0.05〜0.25mm 粒径的砂质成份的重量百分比，％。3. 8 氧化交叉温度 croSStemperatureinoxidation物质在氧化反应炉中氧化升温曲线与反应炉加热升...
