电缆终端和接头的制作安装

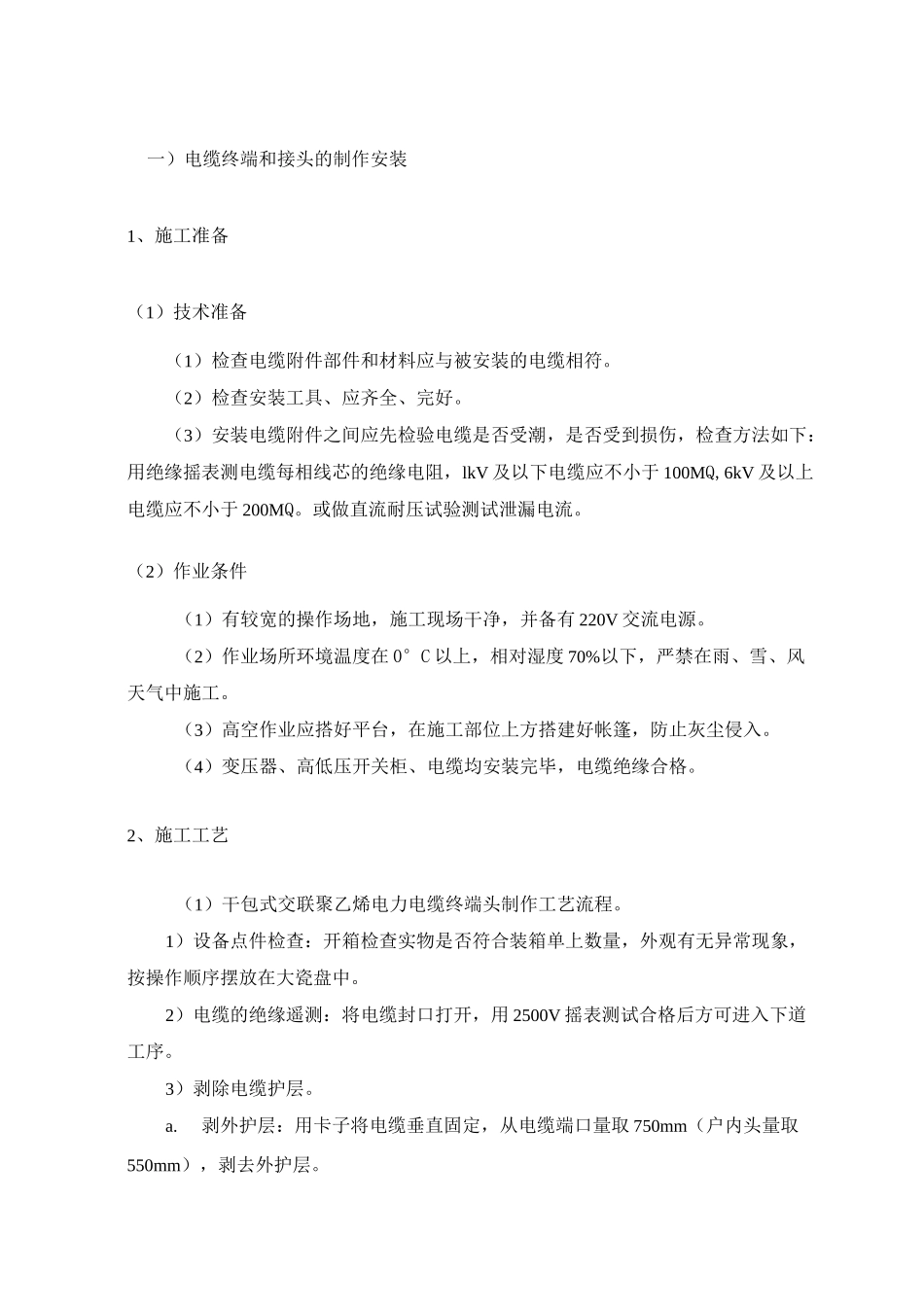

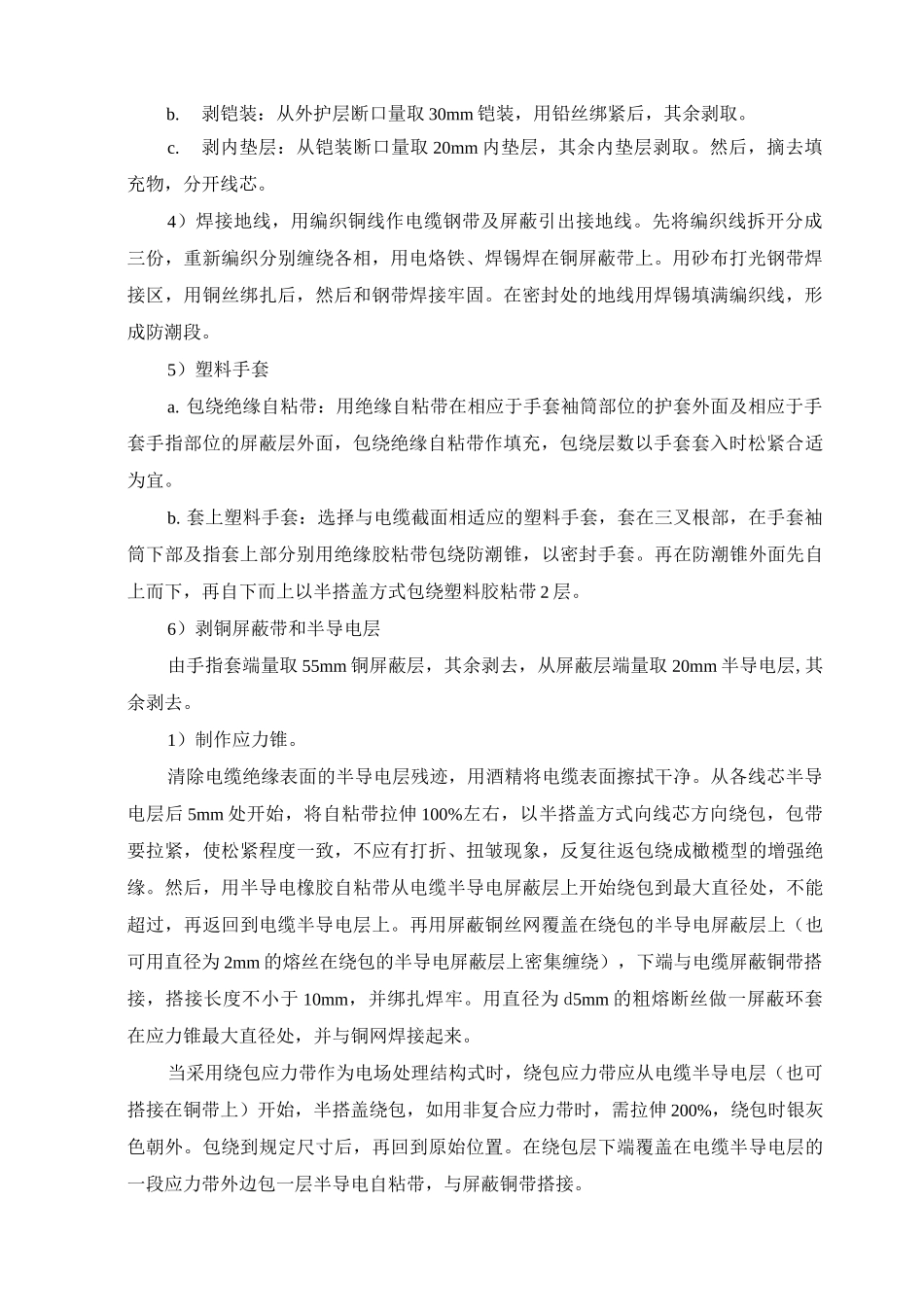

一）电缆终端和接头的制作安装1、施工准备（1）技术准备（1）检查电缆附件部件和材料应与被安装的电缆相符。（2）检查安装工具、应齐全、完好。（3）安装电缆附件之间应先检验电缆是否受潮，是否受到损伤，检查方法如下：用绝缘摇表测电缆每相线芯的绝缘电阻，lkV 及以下电缆应不小于 100MQ,6kV 及以上电缆应不小于 200MQ。或做直流耐压试验测试泄漏电流。（2）作业条件（1）有较宽的操作场地，施工现场干净，并备有 220V 交流电源。（2）作业场所环境温度在 0°C 以上，相对湿度 70%以下，严禁在雨、雪、风天气中施工。（3）高空作业应搭好平台，在施工部位上方搭建好帐篷，防止灰尘侵入。（4）变压器、高低压开关柜、电缆均安装完毕，电缆绝缘合格。2、施工工艺（1）干包式交联聚乙烯电力电缆终端头制作工艺流程。1）设备点件检查：开箱检查实物是否符合装箱单上数量，外观有无异常现象，按操作顺序摆放在大瓷盘中。2）电缆的绝缘遥测：将电缆封口打开，用 2500V 摇表测试合格后方可进入下道工序。3）剥除电缆护层。a.剥外护层：用卡子将电缆垂直固定，从电缆端口量取 750mm（户内头量取550mm），剥去外护层。b.剥铠装：从外护层断口量取 30mm 铠装，用铅丝绑紧后，其余剥取。c.剥内垫层：从铠装断口量取 20mm 内垫层，其余内垫层剥取。然后，摘去填充物，分开线芯。4）焊接地线，用编织铜线作电缆钢带及屏蔽引出接地线。先将编织线拆开分成三份，重新编织分别缠绕各相，用电烙铁、焊锡焊在铜屏蔽带上。用砂布打光钢带焊接区，用铜丝绑扎后，然后和钢带焊接牢固。在密封处的地线用焊锡填满编织线，形成防潮段。5）塑料手套a. 包绕绝缘自粘带：用绝缘自粘带在相应于手套袖筒部位的护套外面及相应于手套手指部位的屏蔽层外面，包绕绝缘自粘带作填充，包绕层数以手套套入时松紧合适为宜。b. 套上塑料手套：选择与电缆截面相适应的塑料手套，套在三叉根部，在手套袖筒下部及指套上部分别用绝缘胶粘带包绕防潮锥，以密封手套。再在防潮锥外面先自上而下，再自下而上以半搭盖方式包绕塑料胶粘带 2 层。6）剥铜屏蔽带和半导电层由手指套端量取 55mm 铜屏蔽层，其余剥去，从屏蔽层端量取 20mm 半导电层,其余剥去。1）制作应力锥。清除电缆绝缘表面的半导电层残迹，用酒精将电缆表面擦拭干净。从各线芯半导电层后 5mm 处开始，将自粘带拉伸 100%左右，以半搭盖方式向线芯方向绕包，包带要拉紧，使松紧程度一致，不应有打折、扭...
