铁路工程-路基挡土墙施工技术交底VIP专享

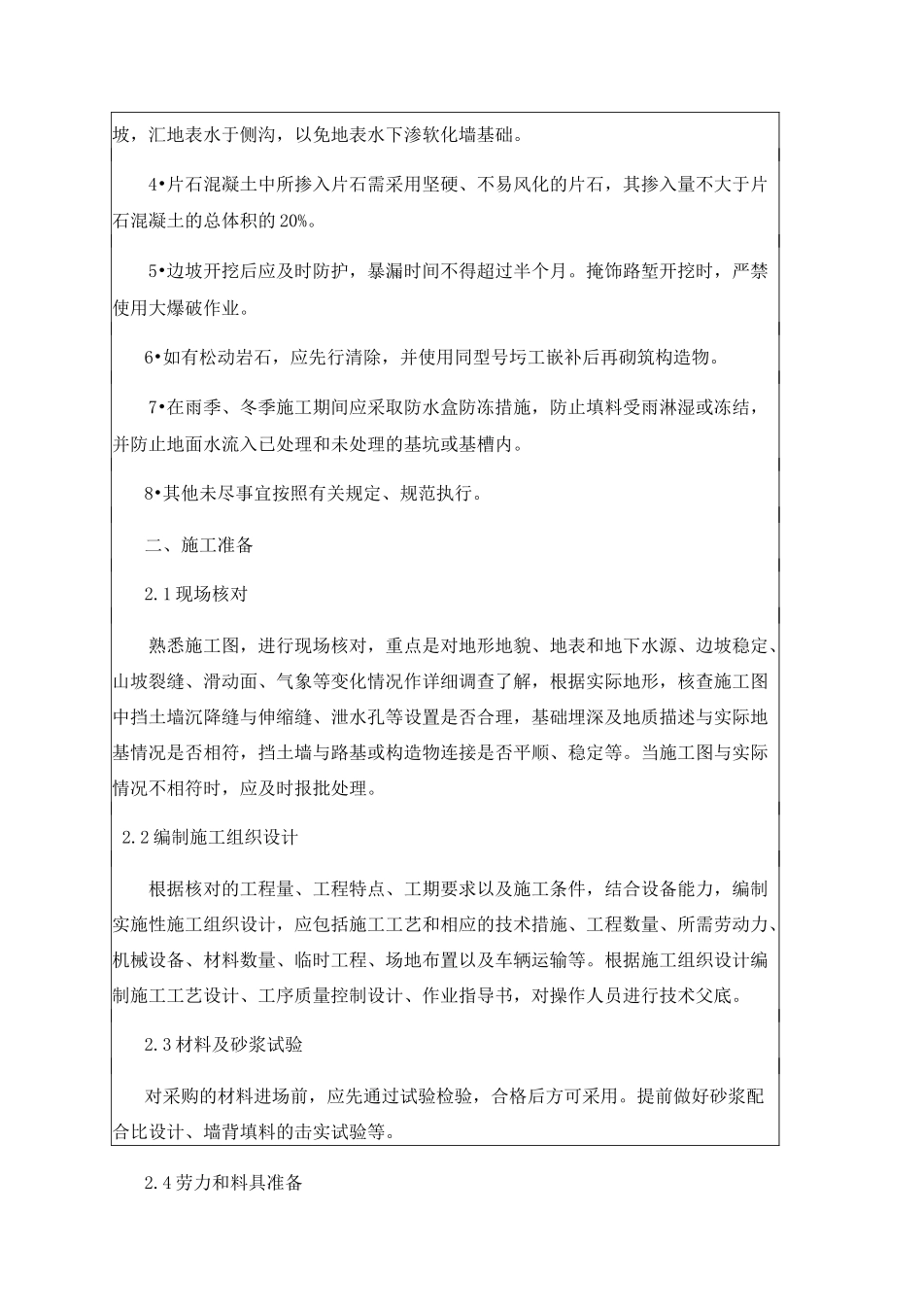

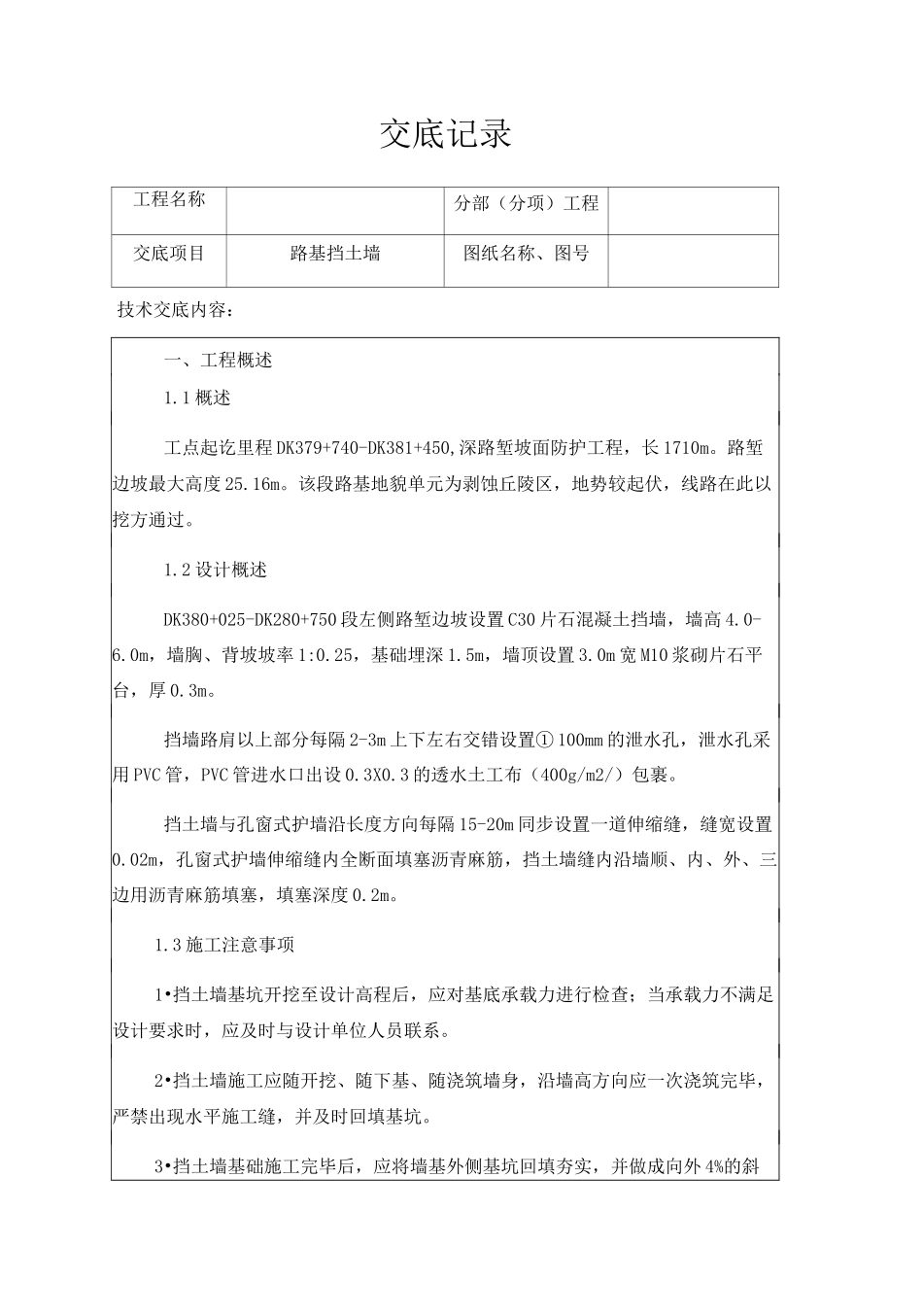

交底记录工程名称分部（分项）工程交底项目路基挡土墙图纸名称、图号技术交底内容：一、工程概述1.1 概述工点起讫里程 DK379+740-DK381+450,深路堑坡面防护工程，长 1710m。路堑边坡最大高度 25.16m。该段路基地貌单元为剥蚀丘陵区，地势较起伏，线路在此以挖方通过。1.2 设计概述DK380+025-DK280+750 段左侧路堑边坡设置 C30 片石混凝土挡墙，墙高 4.0-6.0m，墙胸、背坡坡率 1:0.25，基础埋深 1.5m，墙顶设置 3.0m 宽 M10 浆砌片石平台，厚 0.3m。挡墙路肩以上部分每隔 2-3m 上下左右交错设置① 100mm 的泄水孔，泄水孔采用 PVC 管，PVC 管进水口出设 0.3X0.3 的透水土工布（400g/m2/）包裹。挡土墙与孔窗式护墙沿长度方向每隔 15-20m 同步设置一道伸缩缝，缝宽设置0.02m，孔窗式护墙伸缩缝内全断面填塞沥青麻筋，挡土墙缝内沿墙顺、内、外、三边用沥青麻筋填塞，填塞深度 0.2m。1.3 施工注意事项1•挡土墙基坑开挖至设计高程后，应对基底承载力进行检查；当承载力不满足设计要求时，应及时与设计单位人员联系。2•挡土墙施工应随开挖、随下基、随浇筑墙身，沿墙高方向应一次浇筑完毕，严禁出现水平施工缝，并及时回填基坑。3•挡土墙基础施工完毕后，应将墙基外侧基坑回填夯实，并做成向外 4%的斜坡，汇地表水于侧沟，以免地表水下渗软化墙基础。4•片石混凝土中所掺入片石需采用坚硬、不易风化的片石，其掺入量不大于片石混凝土的总体积的 20%。5•边坡开挖后应及时防护，暴漏时间不得超过半个月。掩饰路堑开挖时，严禁使用大爆破作业。6•如有松动岩石，应先行清除，并使用同型号圬工嵌补后再砌筑构造物。7•在雨季、冬季施工期间应采取防水盒防冻措施，防止填料受雨淋湿或冻结，并防止地面水流入已处理和未处理的基坑或基槽内。8•其他未尽事宜按照有关规定、规范执行。二、施工准备2.1 现场核对熟悉施工图，进行现场核对，重点是对地形地貌、地表和地下水源、边坡稳定、山坡裂缝、滑动面、气象等变化情况作详细调查了解，根据实际地形，核查施工图中挡土墙沉降缝与伸缩缝、泄水孔等设置是否合理，基础埋深及地质描述与实际地基情况是否相符，挡土墙与路基或构造物连接是否平顺、稳定等。当施工图与实际情况不相符时，应及时报批处理。2.2 编制施工组织设计根据核对的工程量、工程特点、工期要求以及施工条件，结合设备能力，编制实施性施工组织设计，应包括施工工艺和相应的技术措施、工程数量、所需劳动力...
