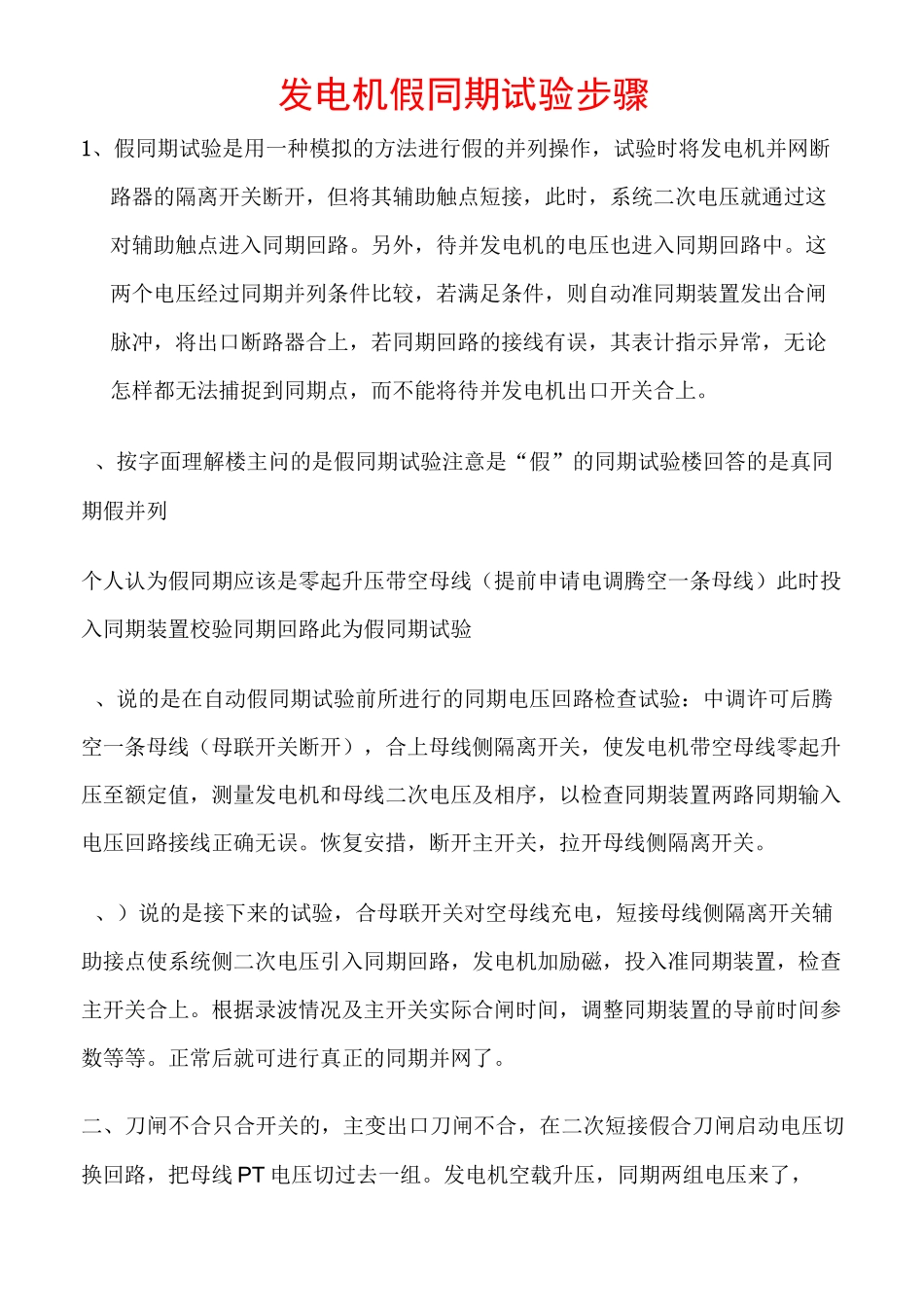

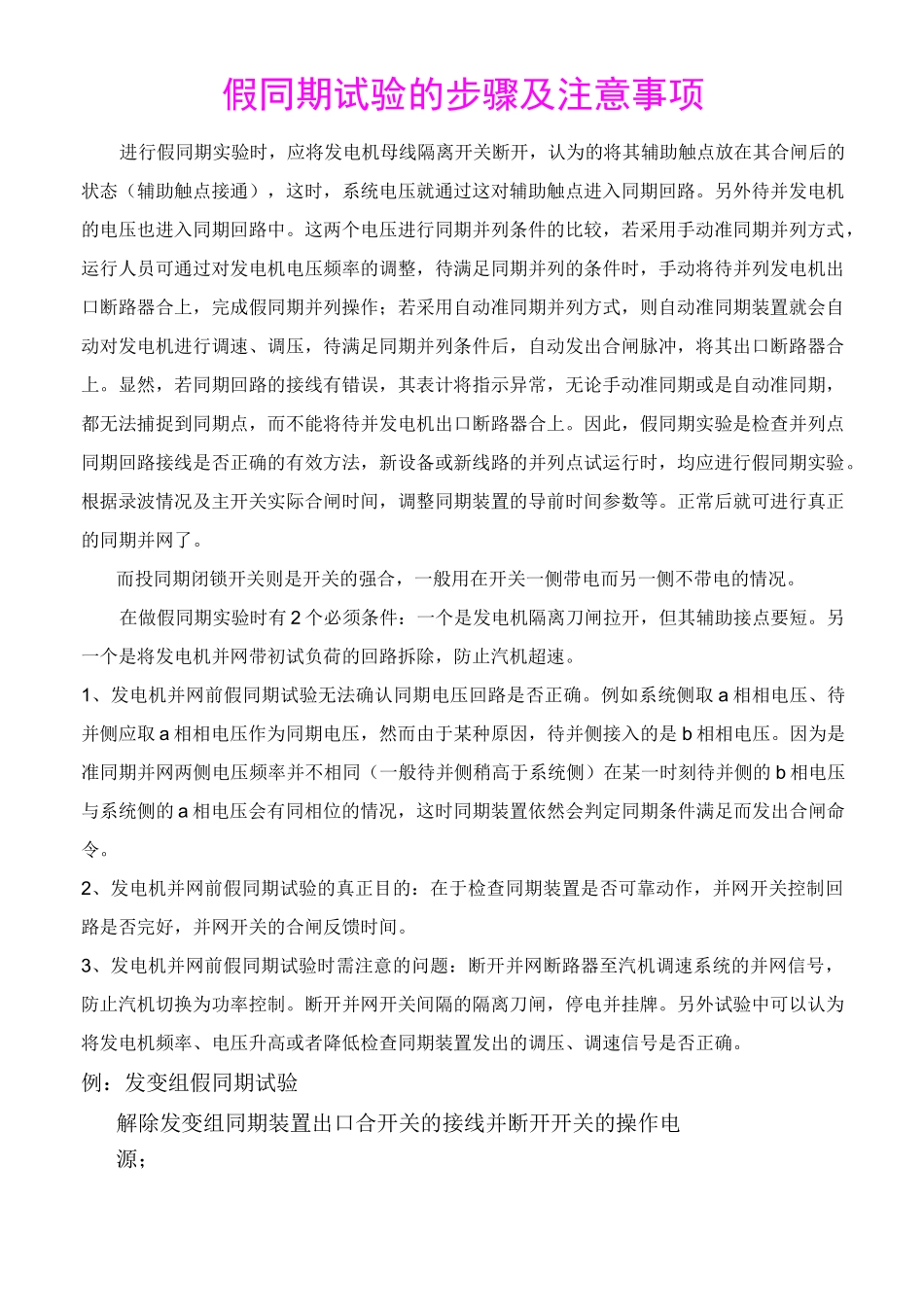

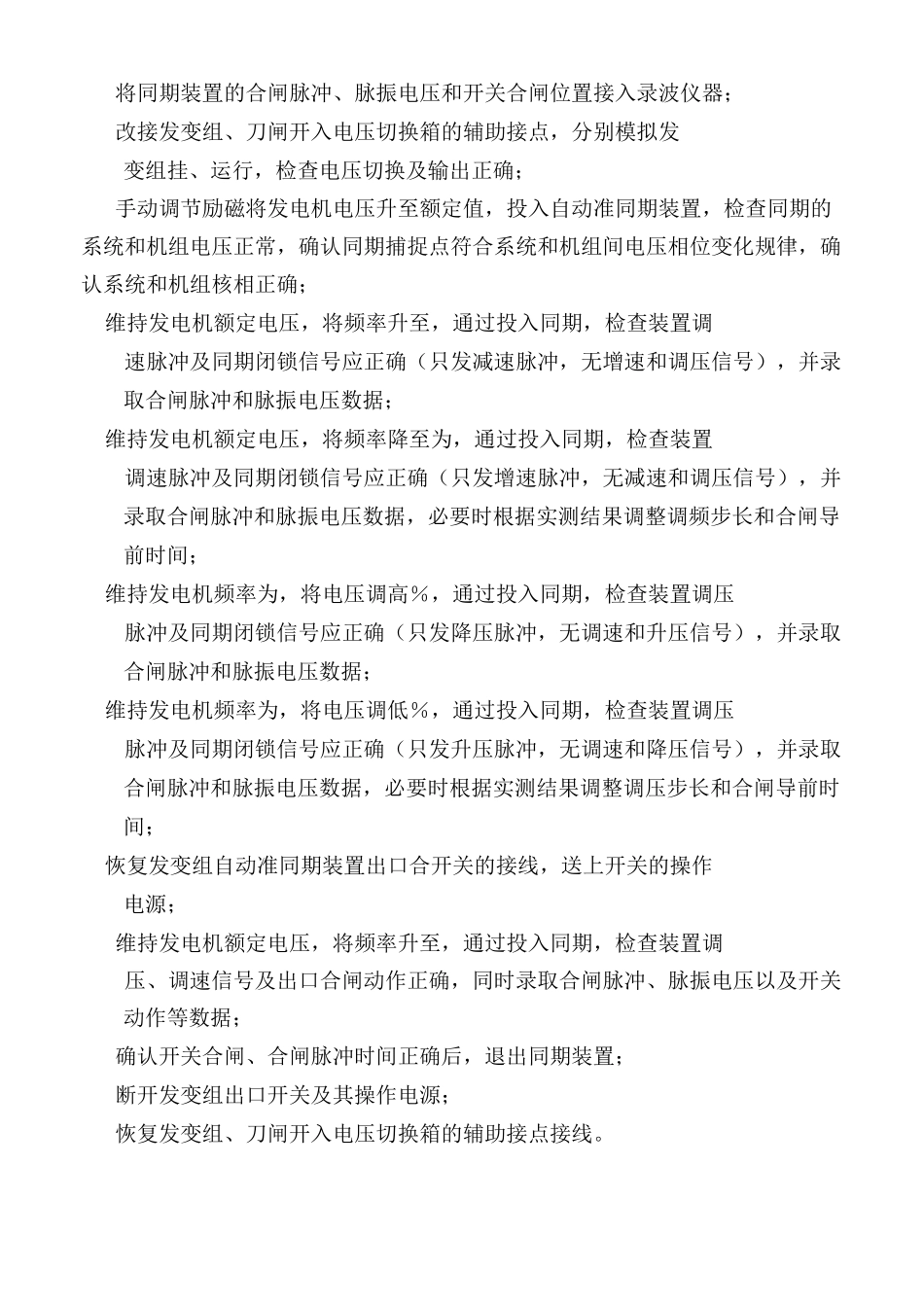

假同期试验的步骤及注意事项进行假同期实验时,应将发电机母线隔离开关断开,认为的将其辅助触点放在其合闸后的状态(辅助触点接通),这时,系统电压就通过这对辅助触点进入同期回路。另外待并发电机的电压也进入同期回路中。这两个电压进行同期并列条件的比较,若采用手动准同期并列方式,运行人员可通过对发电机电压频率的调整,待满足同期并列的条件时,手动将待并列发电机出口断路器合上,完成假同期并列操作;若采用自动准同期并列方式,则自动准同期装置就会自动对发电机进行调速、调压,待满足同期并列条件后,自动发出合闸脉冲,将其出口断路器合上。显然,若同期回路的接线有错误,其表计将指示异常,无论手动准同期或是自动准同期,都无法捕捉到同期点,而不能将待并发电机出口断路器合上。因此,假同期实验是检查并列点同期回路接线是否正确的有效方法,新设备或新线路的并列点试运行时,均应进行假同期实验。根据录波情况及主开关实际合闸时间,调整同期装置的导前时间参数等。正常后就可进行真正的同期并网了。而投同期闭锁开关则是开关的强合,一般用在开关一侧带电而另一侧不带电的情况。在做假同期实验时有 2 个必须条件:一个是发电机隔离刀闸拉开,但其辅助接点要短。另一个是将发电机并网带初试负荷的回路拆除,防止汽机超速。1、发电机并网前假同期试验无法确认同期电压回路是否正确。例如系统侧取 a 相相电压、待并侧应取 a 相相电压作为同期电压,然而由于某种原因,待并侧接入的是 b 相相电压。因为是准同期并网两侧电压频率并不相同(一般待并侧稍高于系统侧)在某一时刻待并侧的 b 相电压与系统侧的 a 相电压会有同相位的情况,这时同期装置依然会判定同期条件满足而发出合闸命令。2、发电机并网前假同期试验的真正目的:在于检查同期装置是否可靠动作,并网开关控制回路是否完好,并网开关的合闸反馈时间。3、发电机并网前假同期试验时需注意的问题:断开并网断路器至汽机调速系统的并网信号,防止汽机切换为功率控制。断开并网开关间隔的隔离刀闸,停电并挂牌。另外试验中可以认为将发电机频率、电压升高或者降低检查同期装置发出的调压、调速信号是否正确。例:发变组假同期试验解除发变组同期装置出口合开关的接线并断开开关的操作电源;将同期装置的合闸脉冲、脉振电压和开关合闸位置接入录波仪器;改接发变组、刀闸开入电压切换箱的辅助接点,分别模拟发变组挂、运行,检查电压切换及输出正确;手动调...
