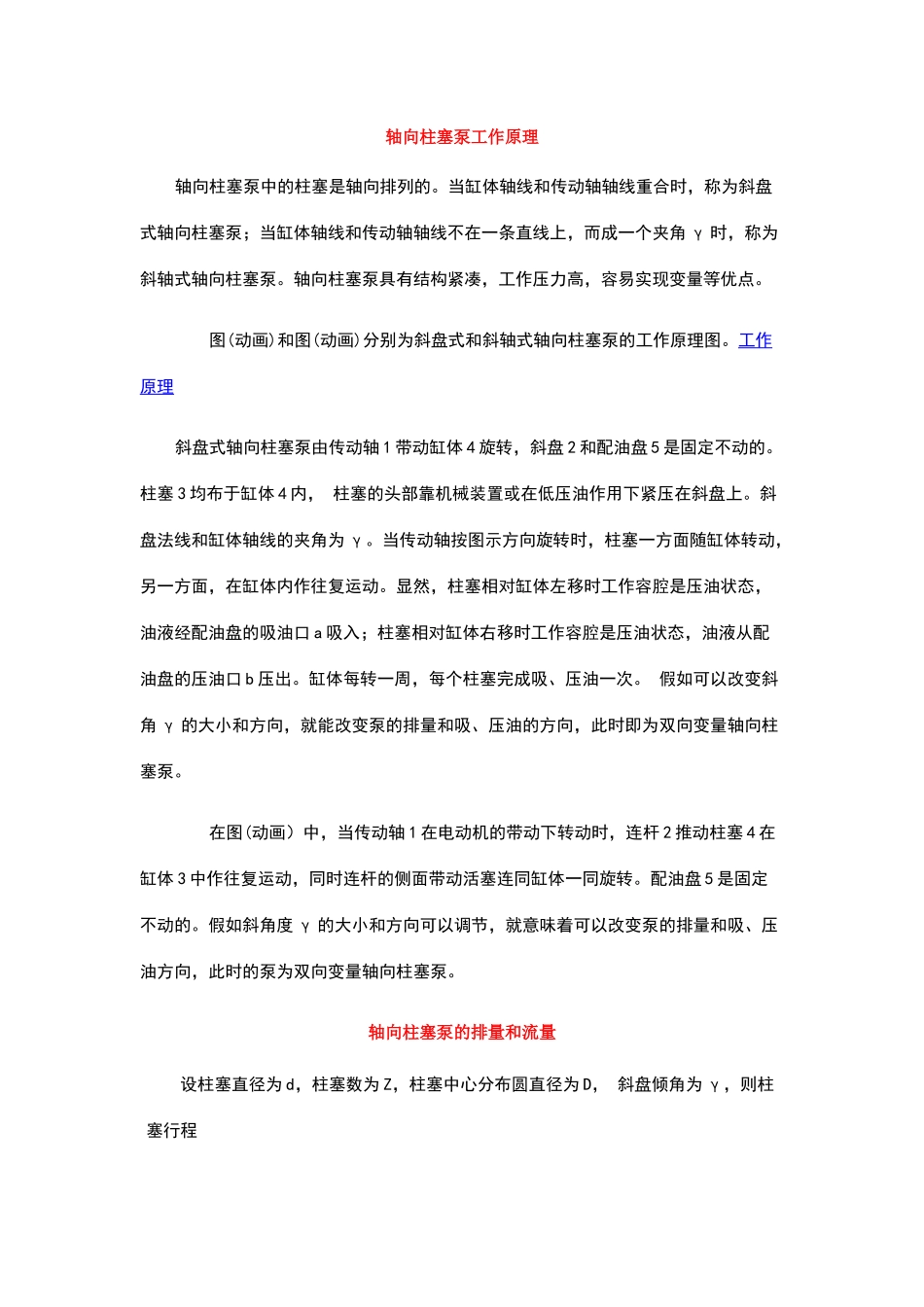

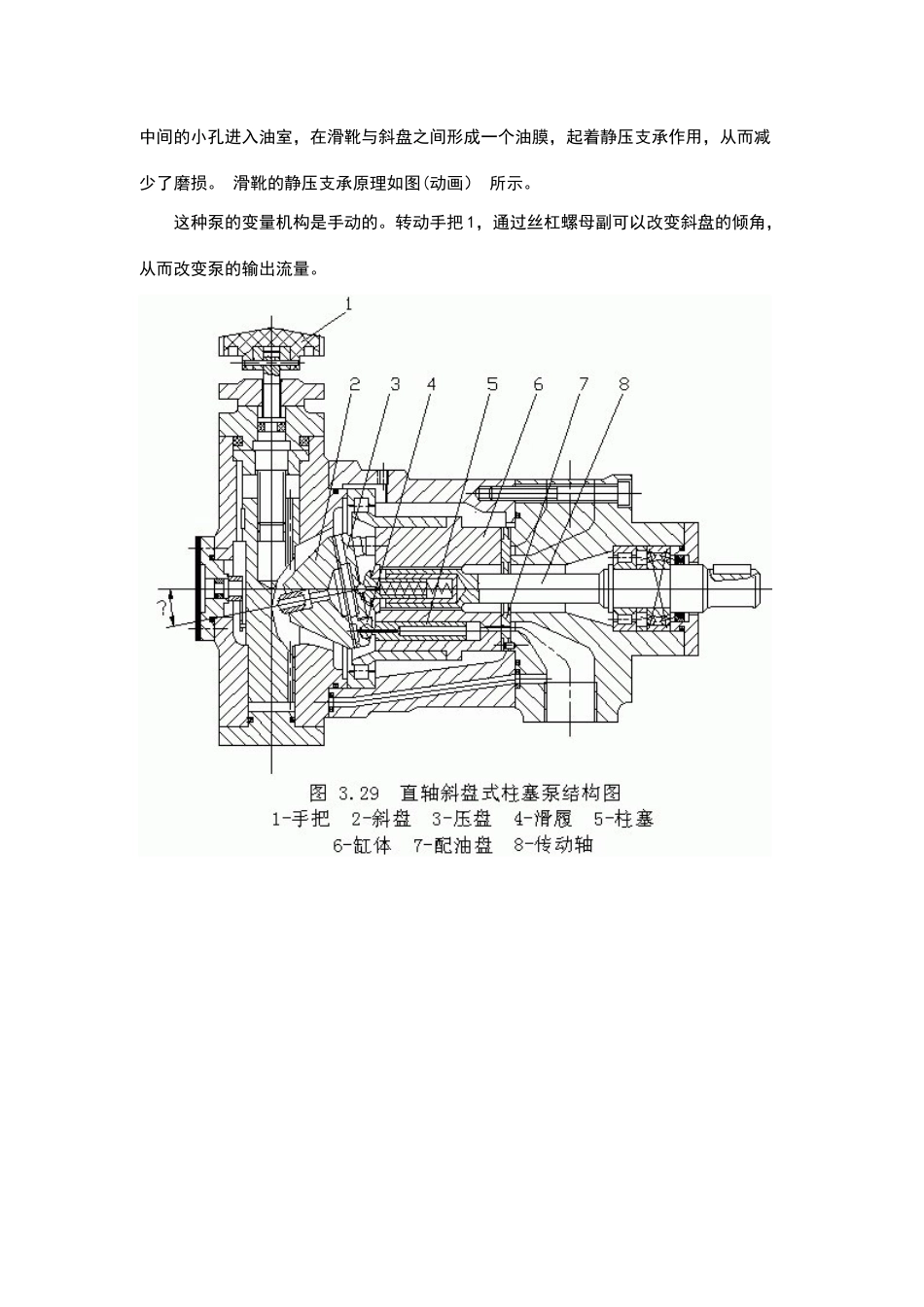

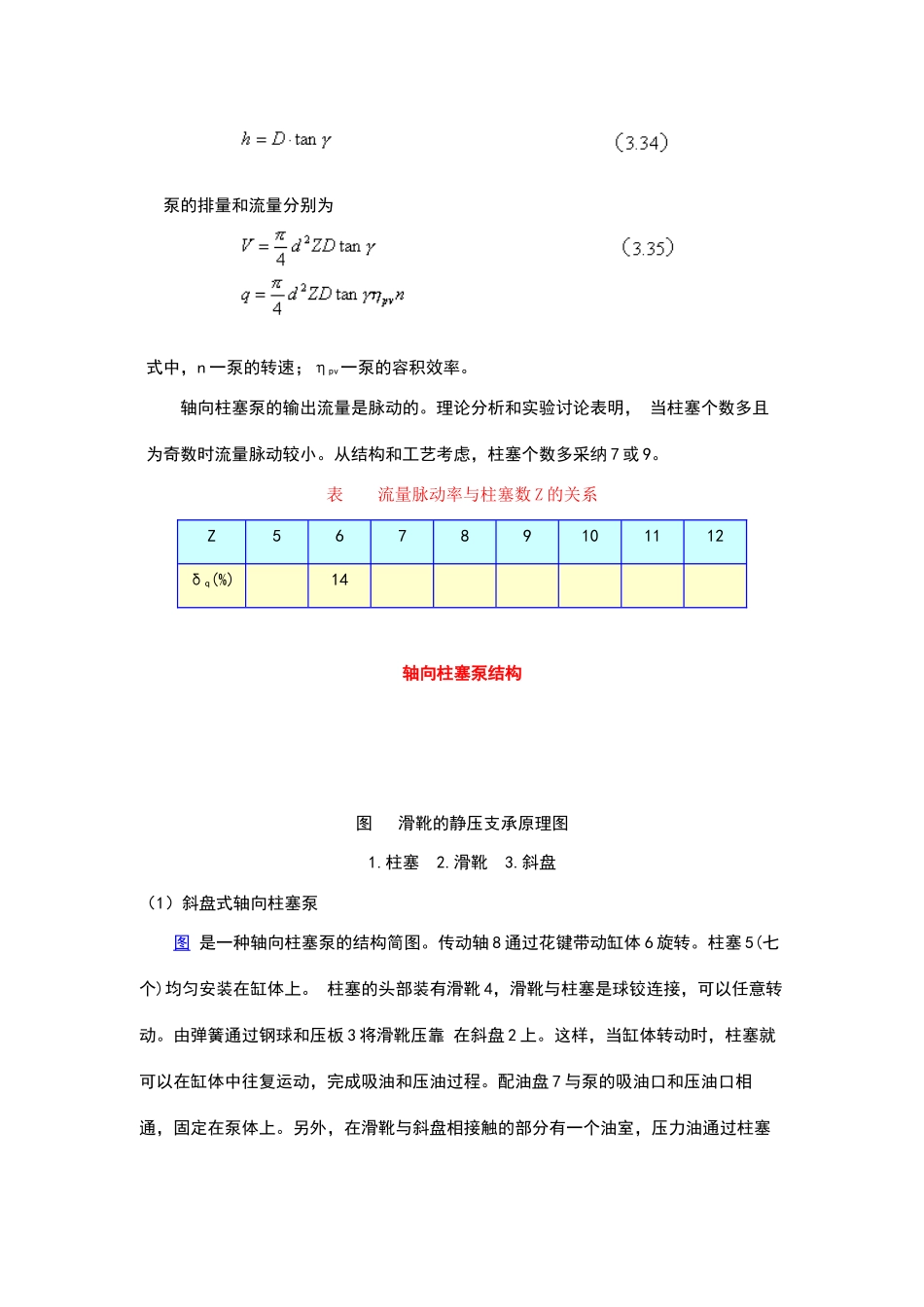

轴向柱塞泵工作原理 轴向柱塞泵中的柱塞是轴向排列的。当缸体轴线和传动轴轴线重合时,称为斜盘式轴向柱塞泵;当缸体轴线和传动轴轴线不在一条直线上,而成一个夹角 γ 时,称为斜轴式轴向柱塞泵。轴向柱塞泵具有结构紧凑,工作压力高,容易实现变量等优点。 图(动画)和图(动画)分别为斜盘式和斜轴式轴向柱塞泵的工作原理图。工作原理斜盘式轴向柱塞泵由传动轴 1 带动缸体 4 旋转,斜盘 2 和配油盘 5 是固定不动的。柱塞 3 均布于缸体 4 内, 柱塞的头部靠机械装置或在低压油作用下紧压在斜盘上。斜盘法线和缸体轴线的夹角为 γ。当传动轴按图示方向旋转时,柱塞一方面随缸体转动,另一方面,在缸体内作往复运动。显然,柱塞相对缸体左移时工作容腔是压油状态,油液经配油盘的吸油口 a 吸入;柱塞相对缸体右移时工作容腔是压油状态,油液从配油盘的压油口 b 压出。缸体每转一周,每个柱塞完成吸、压油一次。 假如可以改变斜角 γ 的大小和方向,就能改变泵的排量和吸、压油的方向,此时即为双向变量轴向柱塞泵。 在图(动画)中,当传动轴 1 在电动机的带动下转动时,连杆 2 推动柱塞 4 在缸体 3 中作往复运动,同时连杆的侧面带动活塞连同缸体一同旋转。配油盘 5 是固定不动的。假如斜角度 γ 的大小和方向可以调节,就意味着可以改变泵的排量和吸、压油方向,此时的泵为双向变量轴向柱塞泵。 轴向柱塞泵的排量和流量 设柱塞直径为 d,柱塞数为 Z,柱塞中心分布圆直径为 D, 斜盘倾角为 γ,则柱塞行程 泵的排量和流量分别为 式中,n 一泵的转速;ηpv一泵的容积效率。 轴向柱塞泵的输出流量是脉动的。理论分析和实验讨论表明, 当柱塞个数多且为奇数时流量脉动较小。从结构和工艺考虑,柱塞个数多采纳 7 或 9。表 流量脉动率与柱塞数 Z 的关系Z 5 6 7 8 9 10 11 12 δq(%) 14 轴向柱塞泵结构 图 滑靴的静压支承原理图1.柱塞 2.滑靴 3.斜盘 (1)斜盘式轴向柱塞泵 图 是一种轴向柱塞泵的结构简图。传动轴 8 通过花键带动缸体 6 旋转。柱塞 5(七个)均匀安装在缸体上。 柱塞的头部装有滑靴 4,滑靴与柱塞是球铰连接,可以任意转动。由弹簧通过钢球和压板 3 将滑靴压靠 在斜盘 2 上。这样,当缸体转动时,柱塞就可以在缸体中往复运动,完成吸油和压油过程。配油盘 7 与泵的吸油口和压油口相通,固定在泵体上。另外,在滑靴与斜盘相接触的部分有一个油室,压...
