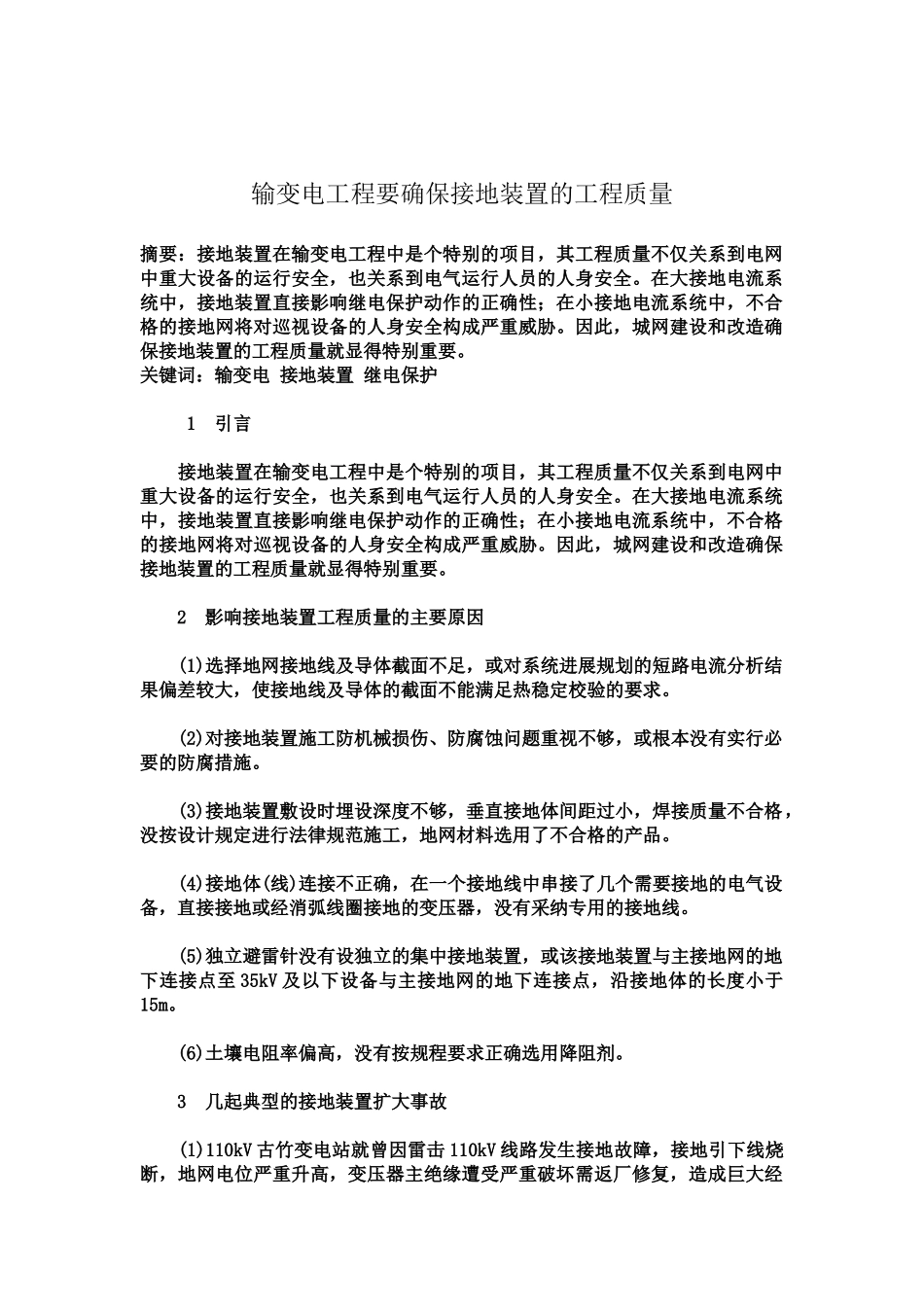

输变电工程要确保接地装置的工程质量

输变电工程要确保接地装置的工程质量摘要：接地装置在输变电工程中是个特别的项目，其工程质量不仅关系到电网中重大设备的运行安全，也关系到电气运行人员的人身安全。在大接地电流系统中，接地装置直接影响继电保护动作的正确性；在小接地电流系统中，不合格的接地网将对巡视设备的人身安全构成严重威胁。因此，城网建设和改造确保接地装置的工程质量就显得特别重要。 关键词：输变电 接地装置 继电保护 1 引言 接地装置在输变电工程中是个特别的项目，其工程质量不仅关系到电网中重大设备的运行安全，也关系到电气运行人员的人身安全。在大接地电流系统中，接地装置直接影响继电保护动作的正确性；在小接地电流系统中，不合格的接地网将对巡视设备的人身安全构成严重威胁。因此，城网建设和改造确保接地装置的工程质量就显得特别重要。 2 影响接地装置工程质量的主要原因 (1)选择地网接地线及导体截面不足，或对系统进展规划的短路电流分析结果偏差较大，使接地线及导体的截面不能满足热稳定校验的要求。 (2)对接地装置施工防机械损伤、防腐蚀问题重视不够，或根本没有实行必要的防腐措施。 (3)接地装置敷设时埋设深度不够，垂直接地体间距过小，焊接质量不合格，没按设计规定进行法律规范施工，地网材料选用了不合格的产品。 (4)接地体(线)连接不正确，在一个接地线中串接了几个需要接地的电气设备，直接接地或经消弧线圈接地的变压器，没有采纳专用的接地线。 (5)独立避雷针没有设独立的集中接地装置，或该接地装置与主接地网的地下连接点至 35kV 及以下设备与主接地网的地下连接点，沿接地体的长度小于15m。 (6)土壤电阻率偏高，没有按规程要求正确选用降阻剂。 3 几起典型的接地装置扩大事故 (1)110kV 古竹变电站就曾因雷击 110kV 线路发生接地故障，接地引下线烧断，地网电位严重升高，变压器主绝缘遭受严重破坏需返厂修复，造成巨大经济损失。后对该站地网进行了开挖检查分析，发现接地引下线截面不足，主变110kV 中性点接地引下线机械损伤及腐蚀严重是扩大事故的主要原因。 (2)110kV 蓝口变电站在 1999 年雷雨季节曾两次发生雷击避雷针，导致35kV 及 10kV 相关电气设备绝缘破坏事故，原因是该站有两支独立避雷针的集中接地装置，与接地网的地下连接点至 35kV 及以下设备主接地网的地下连接点沿接地体的长度还不足 10m。 (3)110kV 骆湖变电站选址在一周围空旷的小山丘上，土壤电阻率偏高，地网施工时没...
