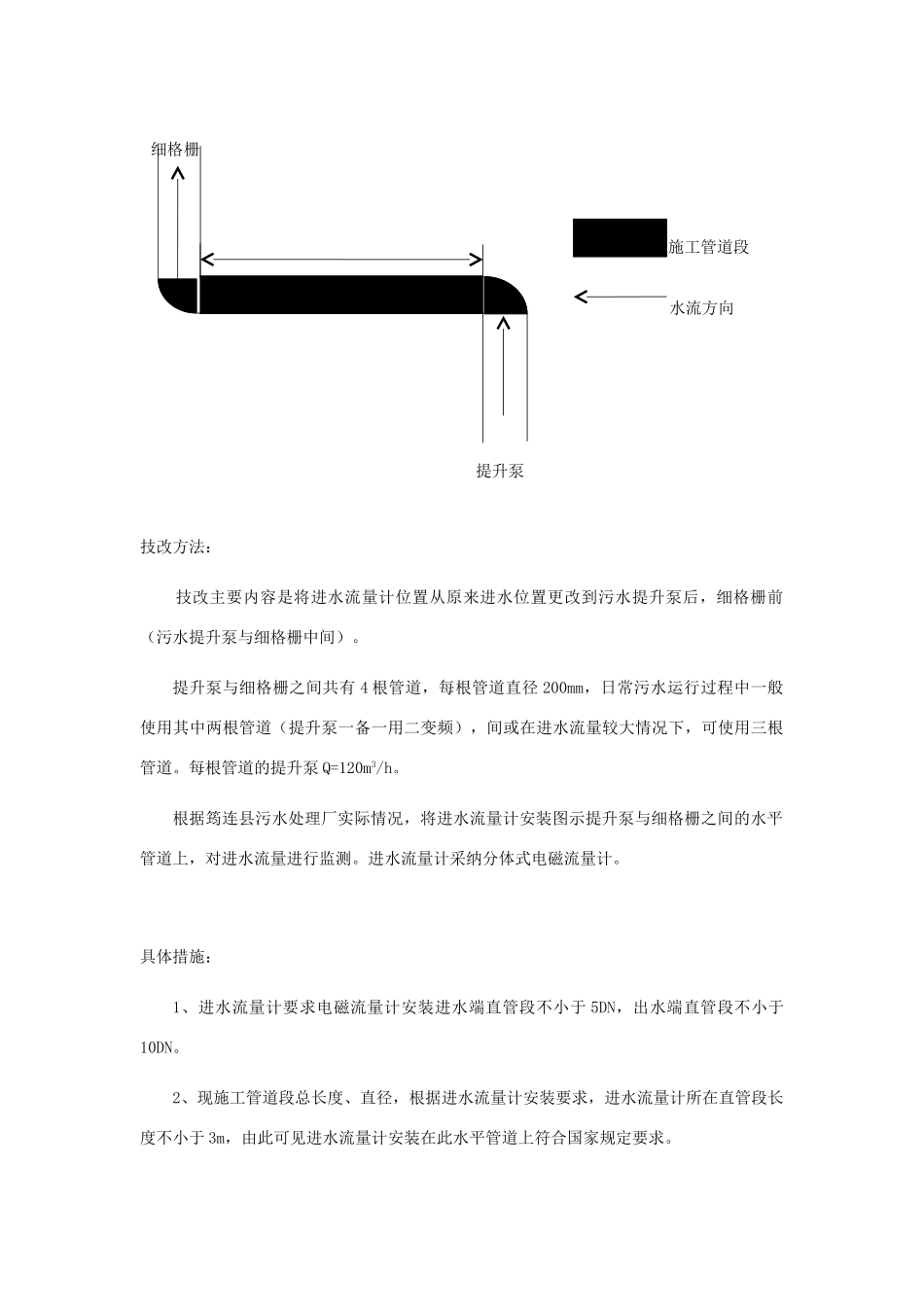

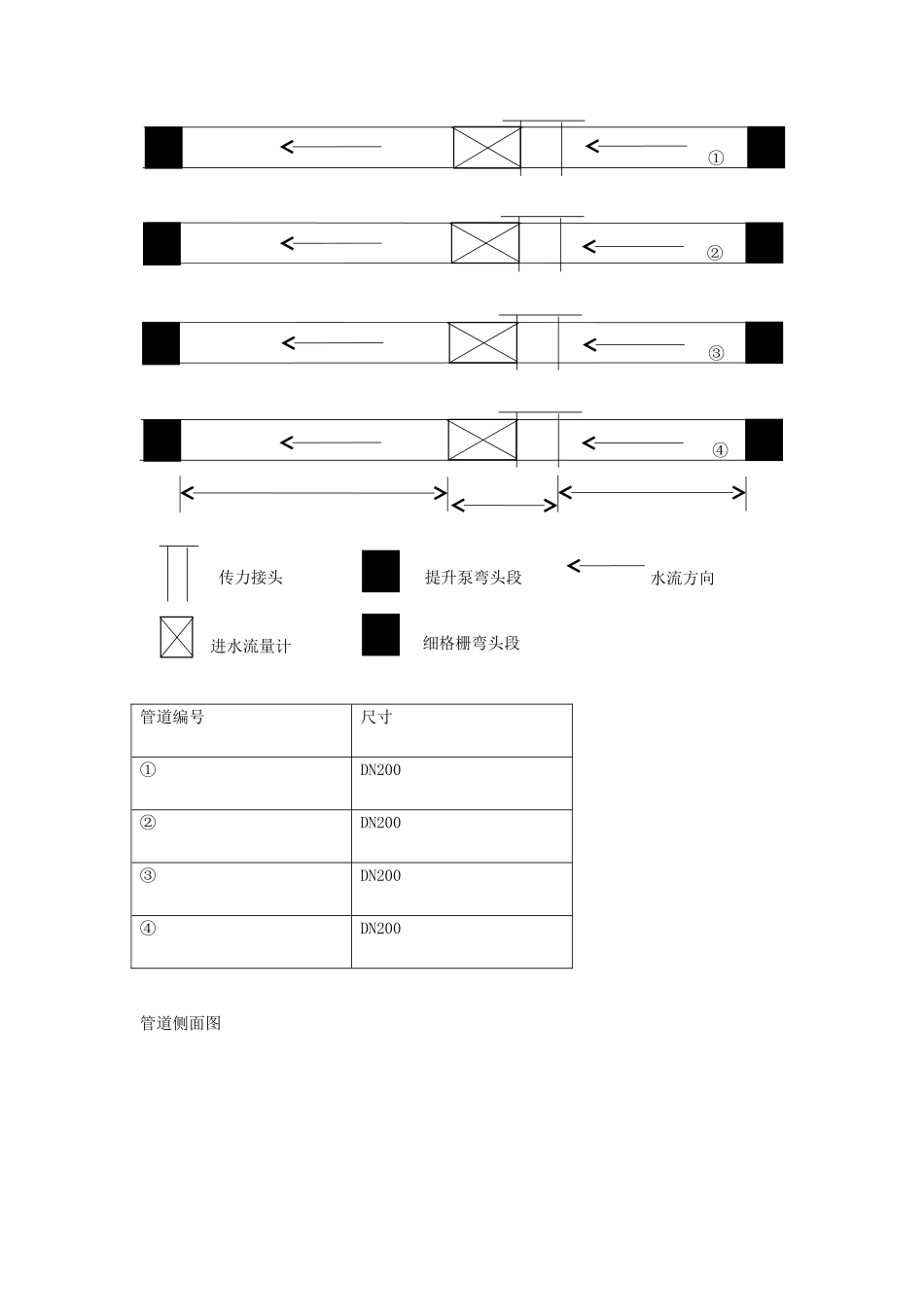

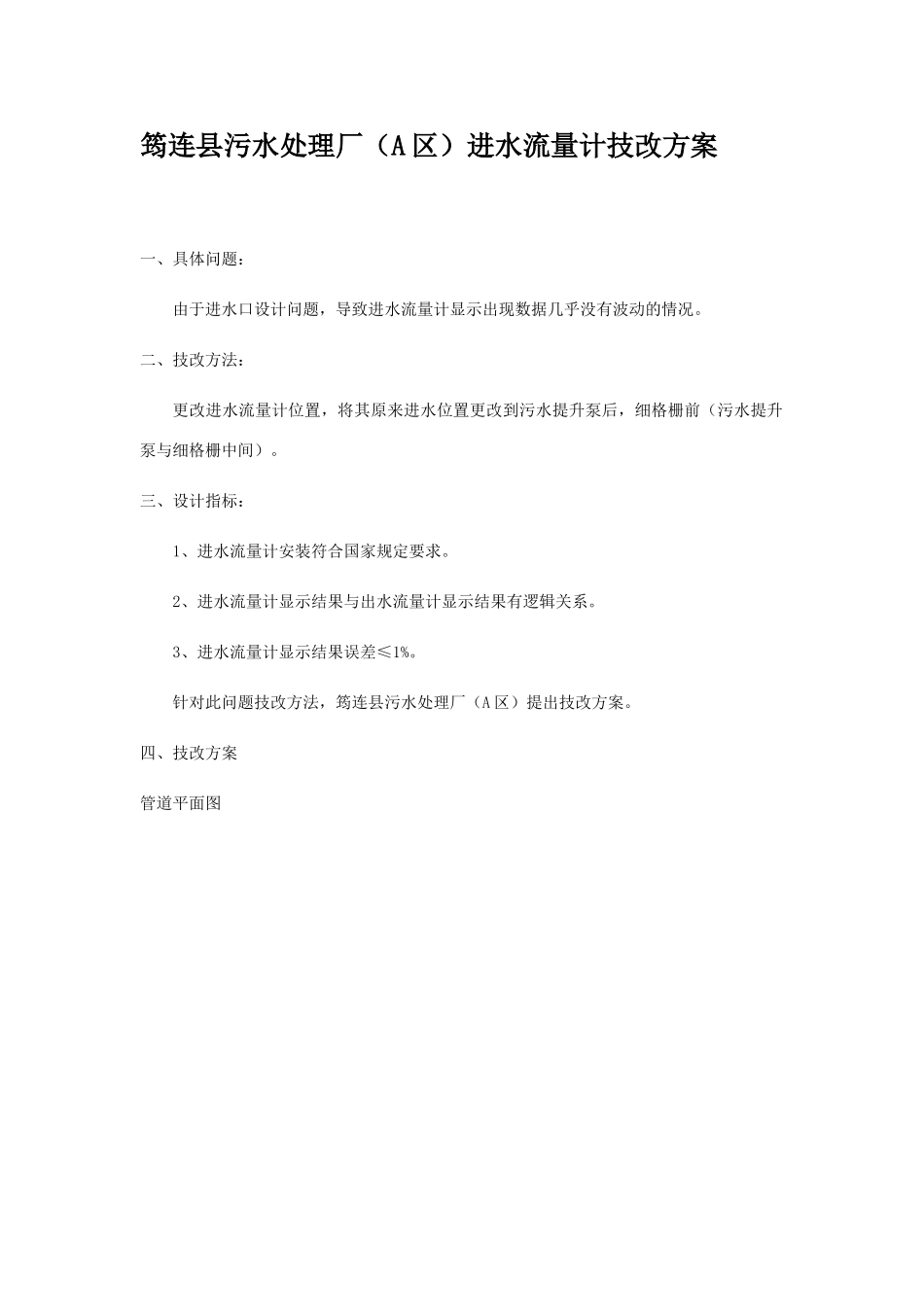

筠连县污水处理厂(A 区)进水流量计技改方案一、具体问题:由于进水口设计问题,导致进水流量计显示出现数据几乎没有波动的情况。二、技改方法:更改进水流量计位置,将其原来进水位置更改到污水提升泵后,细格栅前(污水提升泵与细格栅中间)。三、设计指标: 1、进水流量计安装符合国家规定要求。2、进水流量计显示结果与出水流量计显示结果有逻辑关系。3、进水流量计显示结果误差≤1%。针对此问题技改方法,筠连县污水处理厂(A 区)提出技改方案。四、技改方案管道平面图管道编号尺寸①DN200②DN200③DN200④DN200管道侧面图进水流量计传力接头④②①③提升泵弯头段细格栅弯头段水流方向技改方法: 技改主要内容是将进水流量计位置从原来进水位置更改到污水提升泵后,细格栅前(污水提升泵与细格栅中间)。提升泵与细格栅之间共有 4 根管道,每根管道直径 200mm,日常污水运行过程中一般使用其中两根管道(提升泵一备一用二变频),间或在进水流量较大情况下,可使用三根管道。每根管道的提升泵 Q=120m3/h。根据筠连县污水处理厂实际情况,将进水流量计安装图示提升泵与细格栅之间的水平管道上,对进水流量进行监测。进水流量计采纳分体式电磁流量计。具体措施:1、进水流量计要求电磁流量计安装进水端直管段不小于 5DN,出水端直管段不小于10DN。2、现施工管道段总长度、直径,根据进水流量计安装要求,进水流量计所在直管段长度不小于 3m,由此可见进水流量计安装在此水平管道上符合国家规定要求。施工管道段水流方向提升泵细格栅3、在离提升泵处弯头后直管道为处安装电磁流量计,每根管道各装一个。可行性分析 1、安装计算 进水端直管段= ≥ 5DN=5×=1m 进水流量计与传力接头总长度= 出水端直管段= ≥ 10DN=10×=2m 由计算可知,施工方案符合安装要求2、误差计算 电磁流量计(DN200,PN=)的测量误差小于等于%。 因为筠连县污水处理厂使用其中 2 根管道,因此,测量误差小于等于 1% 符合国家规定的进水流量测量误差要求 由上分析可得,此方案可行。五、工程预算序号名称规格数量单价(元)价格(元)1传力接头DN200,PN=4 个200 元/个17282电 磁 流 量计DN200,PN=,介质为生活污水 , PH=6~9 , T=0~40℃,法兰连接4 个640025600(DN200,PN=),分体式6施工费流量计井(5m×2m×2m=20m3)1150 元/m33000砖墙( 2m×2m×3+5m×2m×2=32m3)1276 元/m28832流量计安装16800其他14400合计50360筠连县污水处理厂(A 区)进水流量计施工工程总投资为 50360 元。
