逆变电路课程设计

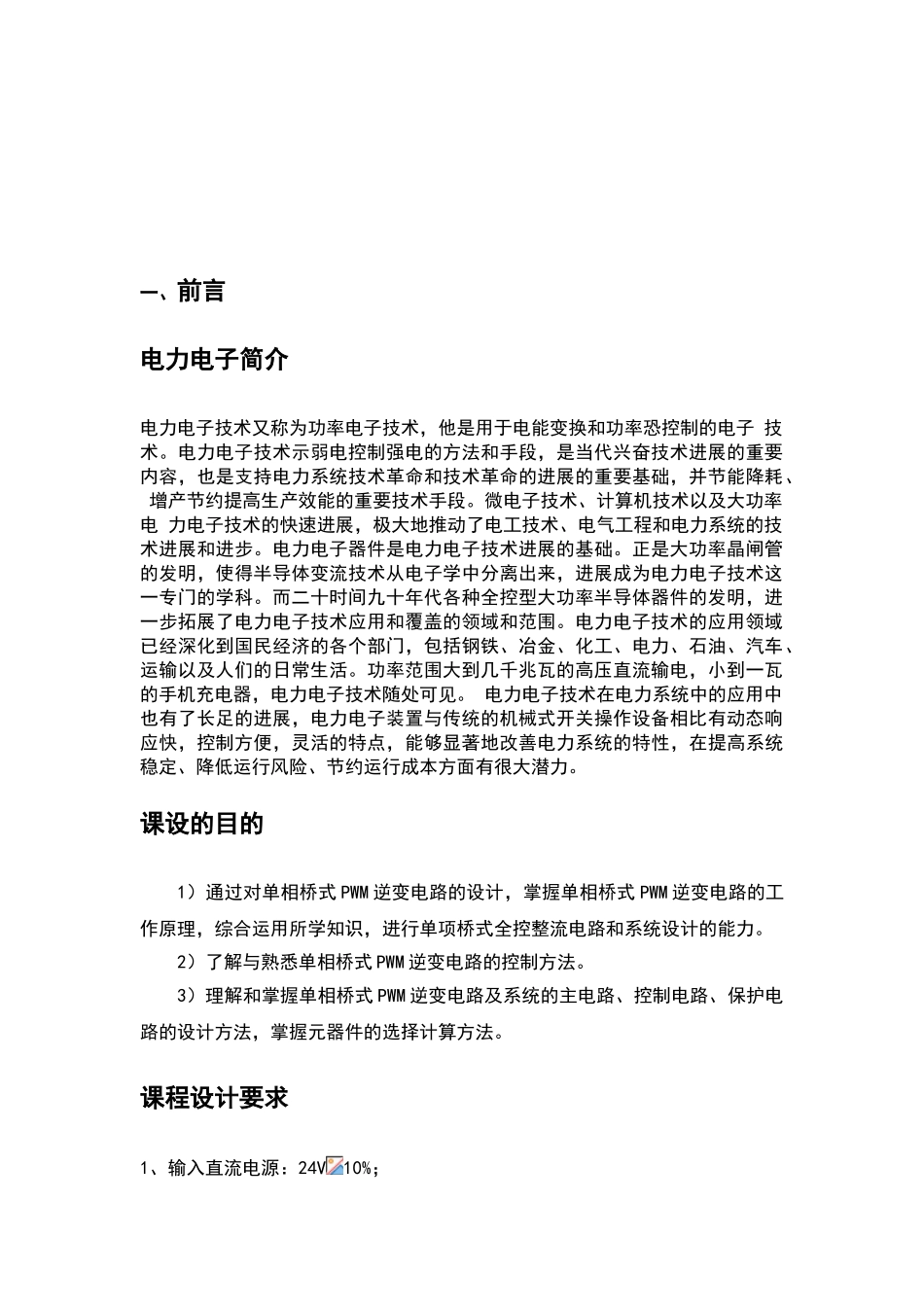

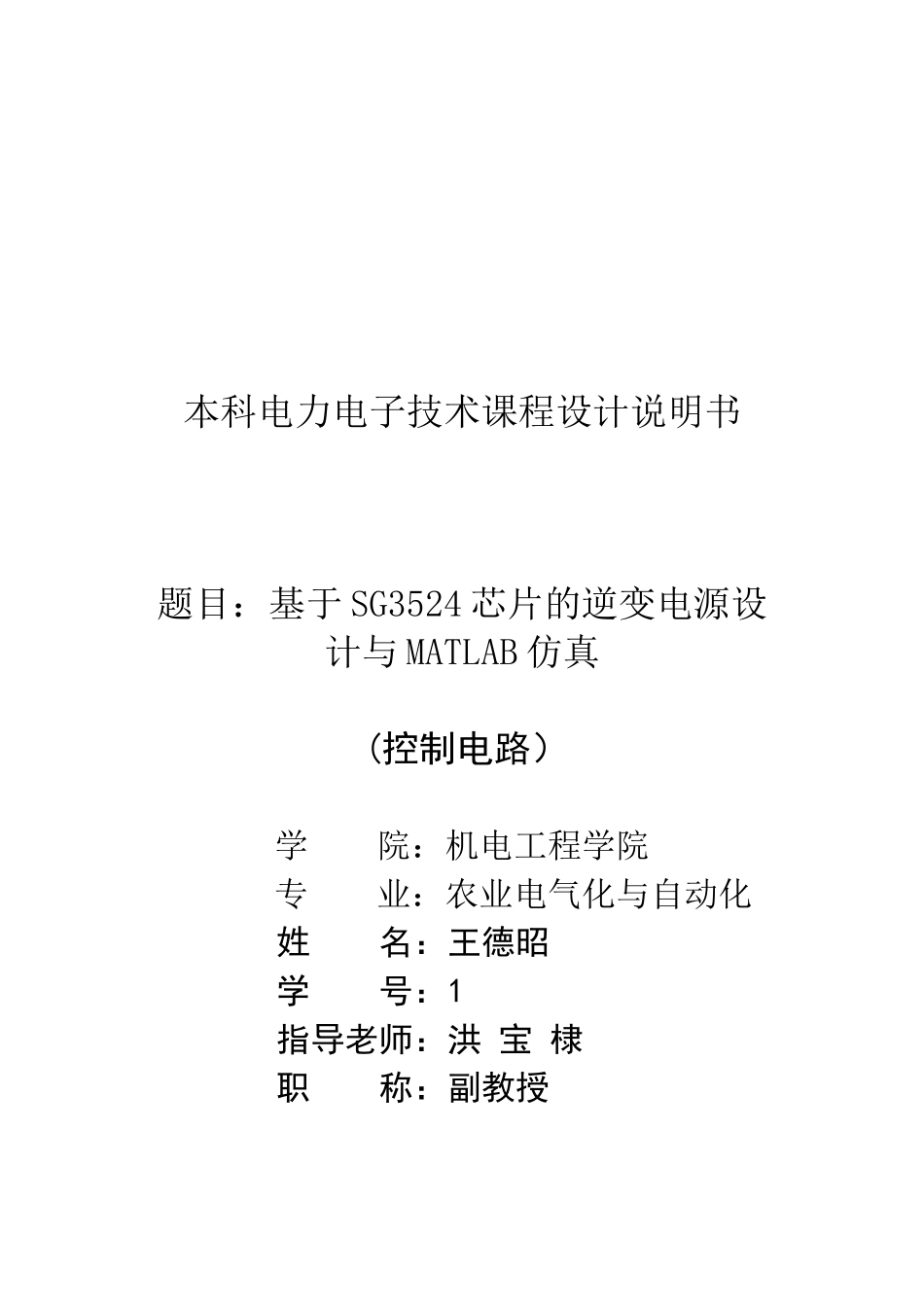

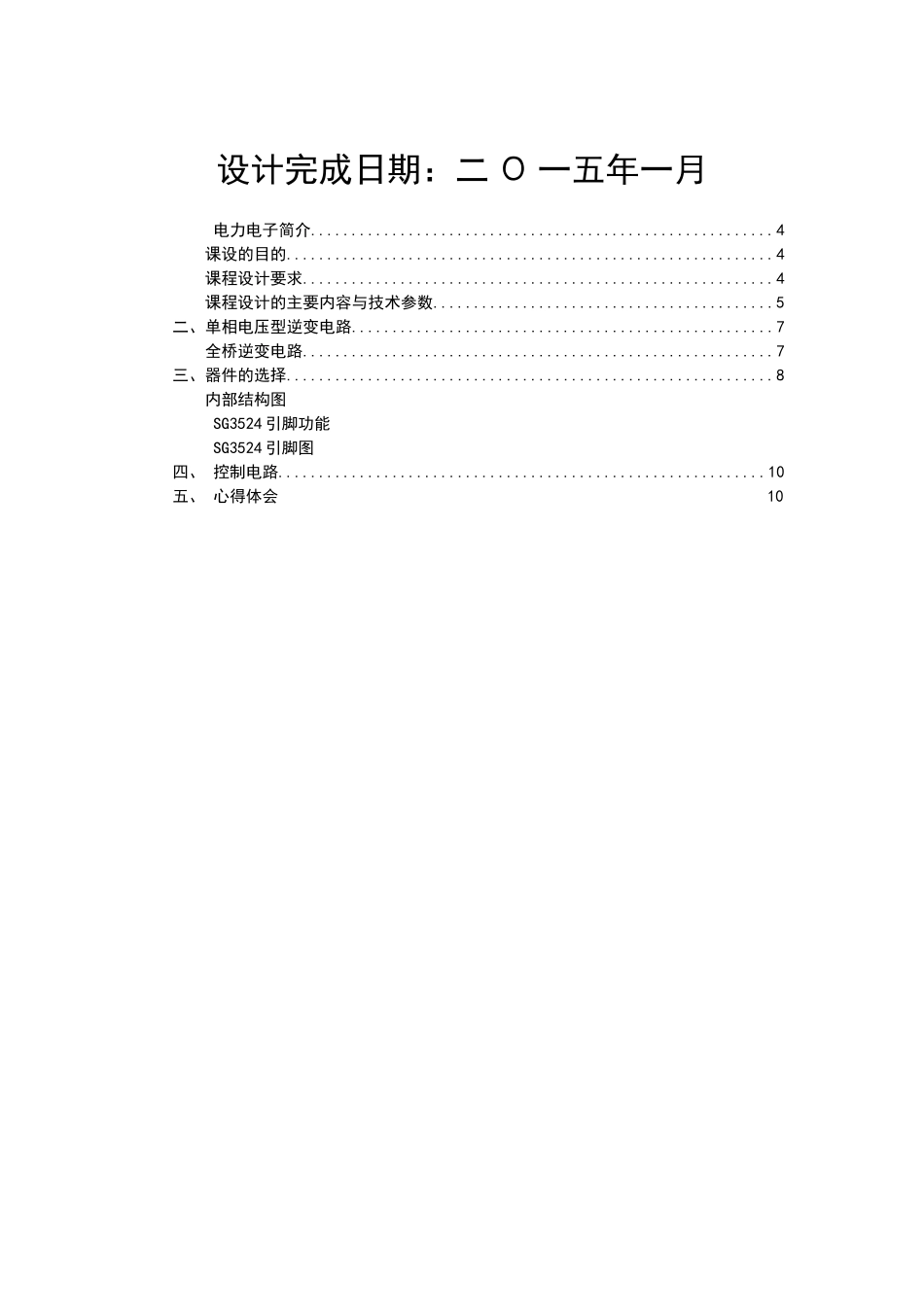

本科电力电子技术课程设计说明书题目：基于 SG3524 芯片的逆变电源设计与 MATLAB 仿真 (控制电路）学 院：机电工程学院 专 业：农业电气化与自动化 姓 名：王德昭 学 号：1 指导老师：洪 宝 棣 职 称：副教授设计完成日期：二 Ο 一五年一月 电力电子简介.........................................................4 课设的目的............................................................4课程设计要求..........................................................4课程设计的主要内容与技术参数..........................................5二、单相电压型逆变电路....................................................7全桥逆变电路..........................................................7三、器件的选择............................................................8内部结构图 SG3524 引脚功能 SG3524 引脚图 四、 控制电路............................................................10 五、 心得体会 10一、前言电力电子简介电力电子技术又称为功率电子技术，他是用于电能变换和功率恐控制的电子 技术。电力电子技术示弱电控制强电的方法和手段，是当代兴奋技术进展的重要 内容，也是支持电力系统技术革命和技术革命的进展的重要基础，并节能降耗、 增产节约提高生产效能的重要技术手段。微电子技术、计算机技术以及大功率电 力电子技术的快速进展，极大地推动了电工技术、电气工程和电力系统的技术进展和进步。电力电子器件是电力电子技术进展的基础。正是大功率晶闸管的发明，使得半导体变流技术从电子学中分离出来，进展成为电力电子技术这一专门的学科。而二十时间九十年代各种全控型大功率半导体器件的发明，进一步拓展了电力电子技术应用和覆盖的领域和范围。电力电子技术的应用领域已经深化到国民经济的各个部门，包括钢铁、冶金、化工、电力、石油、汽车、运输以及人们的日常生活。功率范围大到几千兆瓦的高压直流输电，小到一瓦的手机充电器，电力电子技术随处可见。 电力电子技术在电力系统中的应用中也有了长足的进展，电力电子装置与传统的机械式开关操作设备相比有动态响应快，控制方便，灵活的特点，能够显著地改善电力系统的特性，在提高系统稳定、降低运行风险、节约运行成本方面有很大潜力。课设的目的1）通过对单相桥式 PWM 逆变电路的设计，掌握单相桥式 PWM 逆...
