郑州公路物流港雨水工程施工设计方案

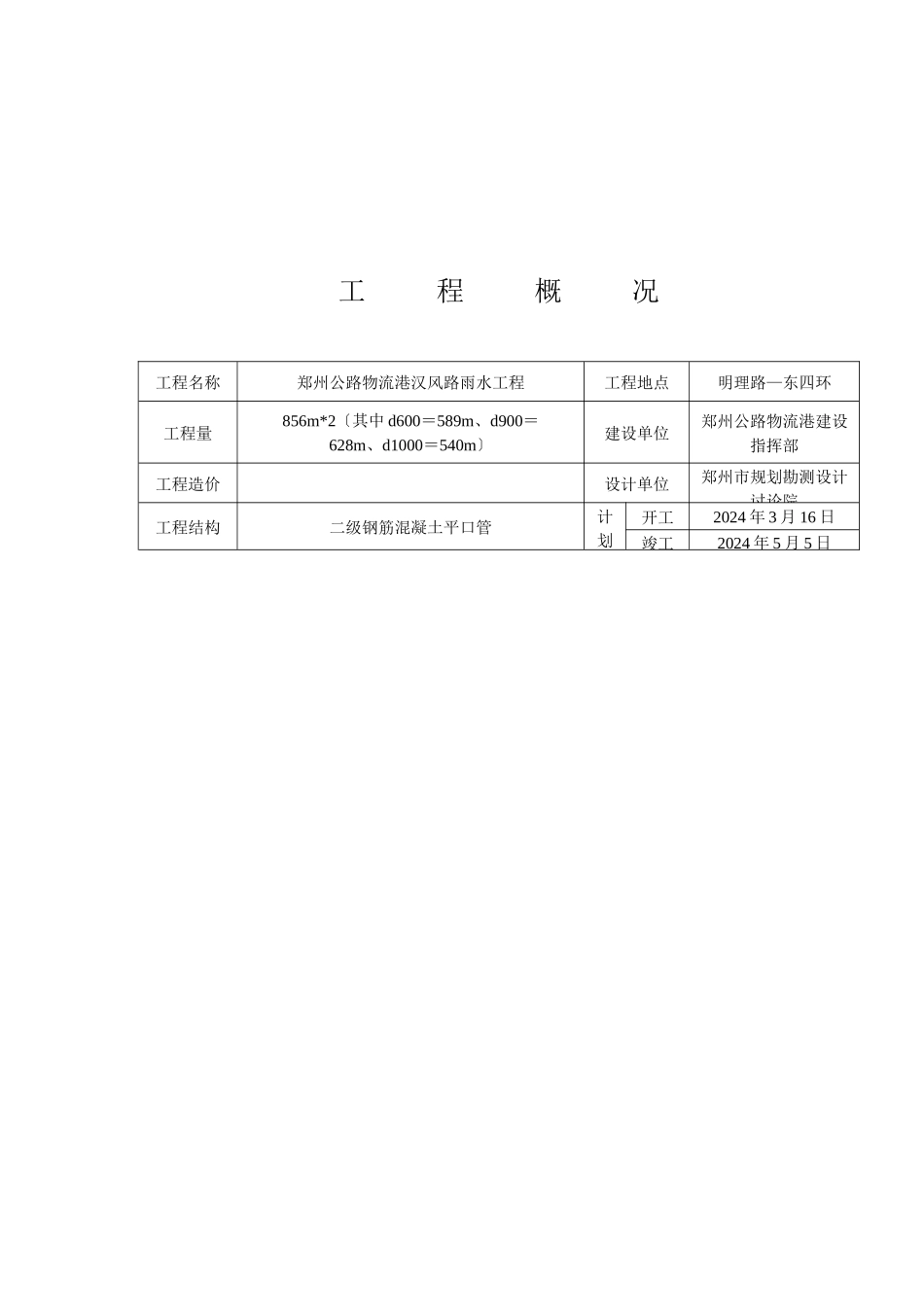

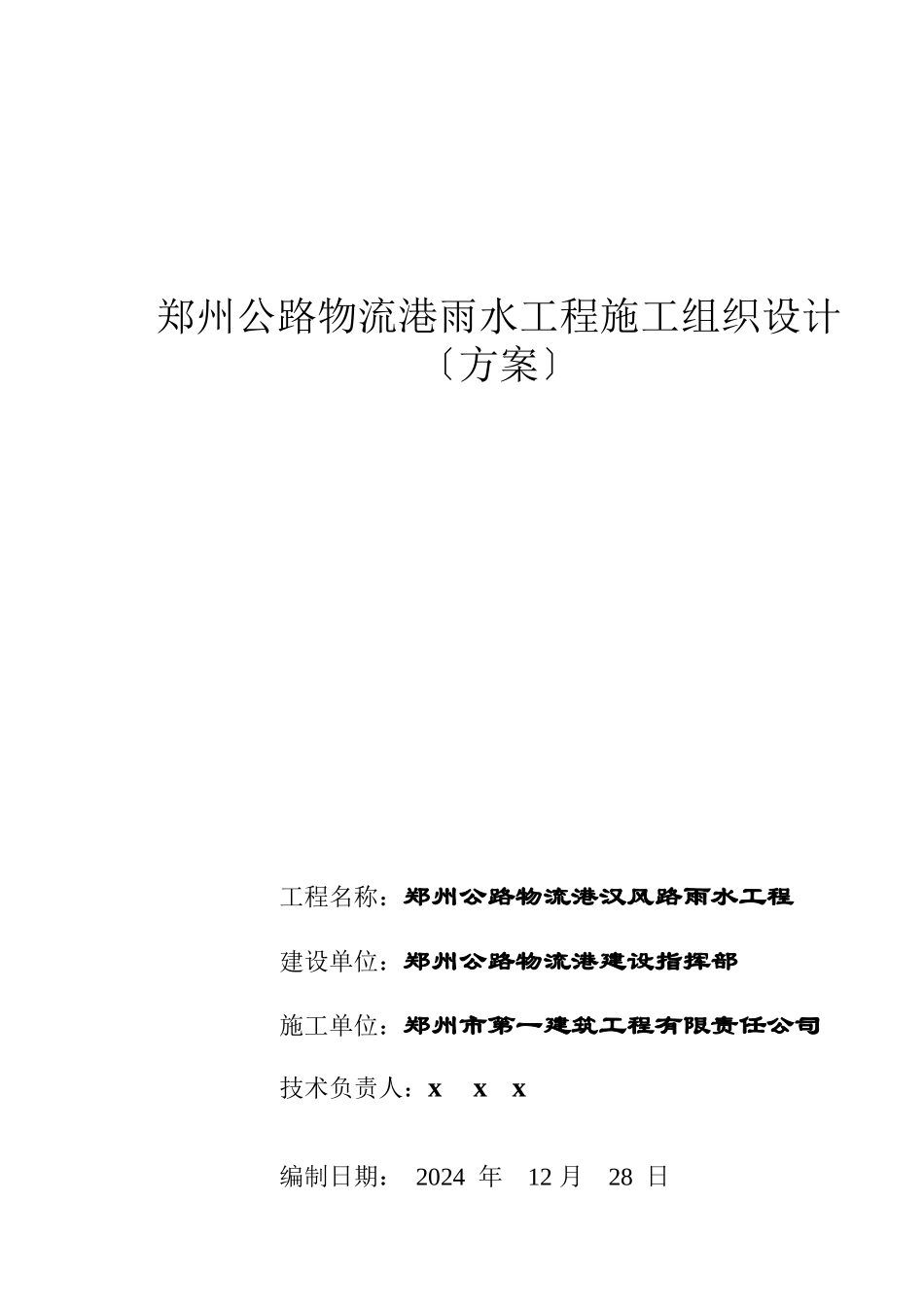

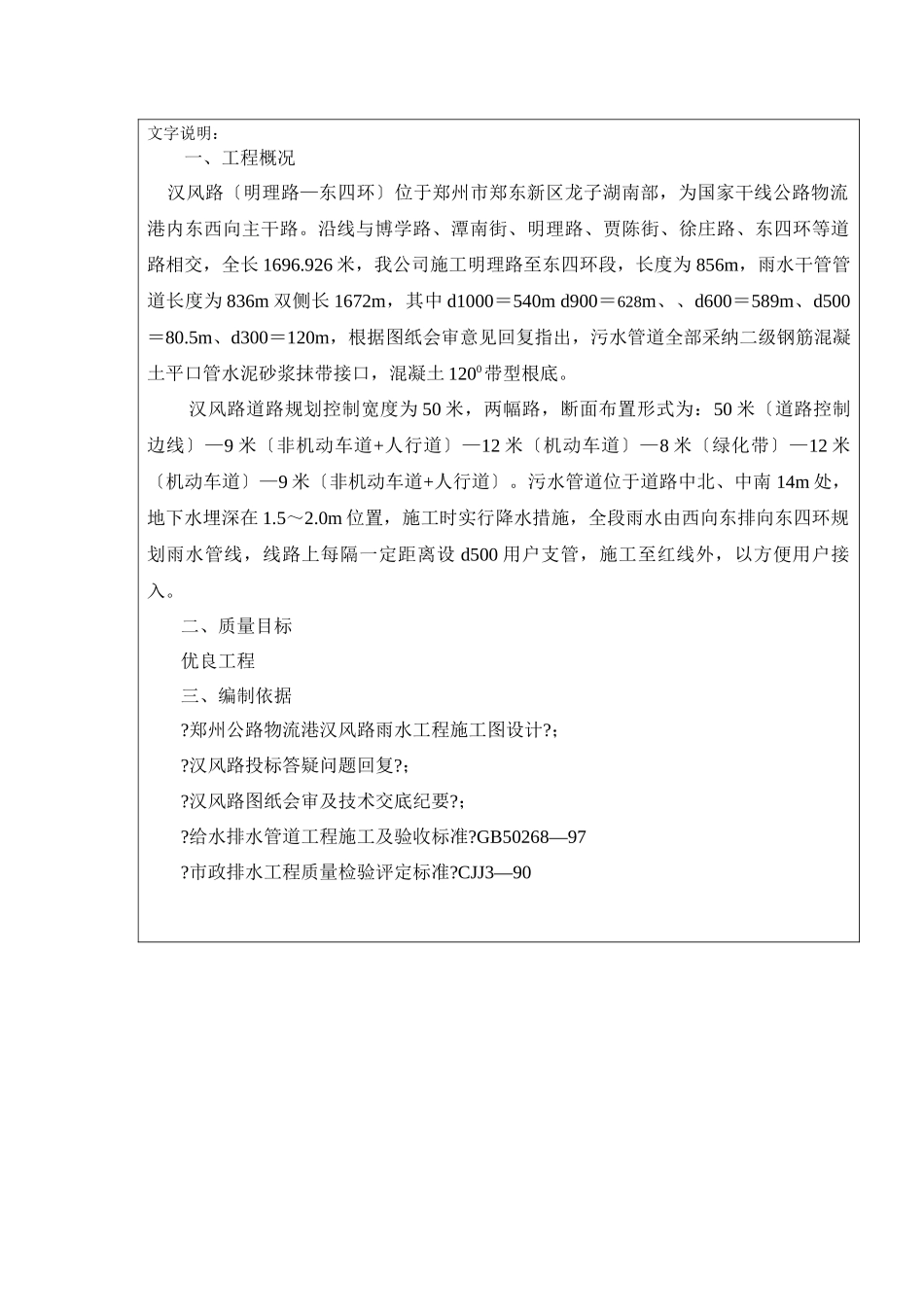

郑州公路物流港雨水工程施工组织设计〔方案〕工程名称：郑州公路物流港汉风路雨水工程建设单位：郑州公路物流港建设指挥部施工单位：郑州市第一建筑工程有限责任公司技术负责人：x x x 编制日期： 2024 年 12 月 28 日工 程 概 况工程名称郑州公路物流港汉风路雨水工程工程地点明理路—东四环工程量856m*2〔其中 d600＝589m、d900＝628m、d1000＝540m〕建设单位郑州公路物流港建设指挥部工程造价设计单位郑州市规划勘测设计讨论院工程结构二级钢筋混凝土平口管计划开工2024 年 3 月 16 日竣工2024 年 5 月 5 日文字说明：一、工程概况 汉风路〔明理路—东四环〕位于郑州市郑东新区龙子湖南部，为国家干线公路物流港内东西向主干路。沿线与博学路、潭南街、明理路、贾陈街、徐庄路、东四环等道路相交，全长 1696.926 米，我公司施工明理路至东四环段，长度为 856m，雨水干管管道长度为 836m 双侧长 1672m，其中 d1000＝540m d900＝628m、、d600＝589m、d500＝80.5m、d300＝120m，根据图纸会审意见回复指出，污水管道全部采纳二级钢筋混凝土平口管水泥砂浆抹带接口，混凝土 1200带型根底。汉风路道路规划控制宽度为 50 米，两幅路，断面布置形式为：50 米〔道路控制边线〕—9 米〔非机动车道+人行道〕—12 米〔机动车道〕—8 米〔绿化带〕—12 米〔机动车道〕—9 米〔非机动车道+人行道〕。污水管道位于道路中北、中南 14m 处，地下水埋深在 1.5～2.0m 位置，施工时实行降水措施，全段雨水由西向东排向东四环规划雨水管线，线路上每隔一定距离设 d500 用户支管，施工至红线外，以方便用户接入。二、质量目标优良工程三、编制依据?郑州公路物流港汉风路雨水工程施工图设计?；?汉风路投标答疑问题回复?；?汉风路图纸会审及技术交底纪要?；?给水排水管道工程施工及验收标准?GB50268—97?市政排水工程质量检验评定标准?CJJ3—90工 程 量 表序号分局部项工程单 位工程量备 注1D300 二级砼管米120平口2D500 二级砼管米平口3D600 二级钢筋砼管米589平口4D900 二级钢筋砼管米628平口5D1000 二级钢筋砼管米540平口汉风路〔明理路～东四环〕雨水工程施工进度方案施管—03—4序号 时间工序施 工 天 数246810121416182022242628303234363840424446485052545658606264661施工准备2沟槽开挖3管道根底4管道安装5围座浇筑6检查井7抹带接口8回填土说明： 第一施工段 ：第二施工段： x x施 工 方 ...
