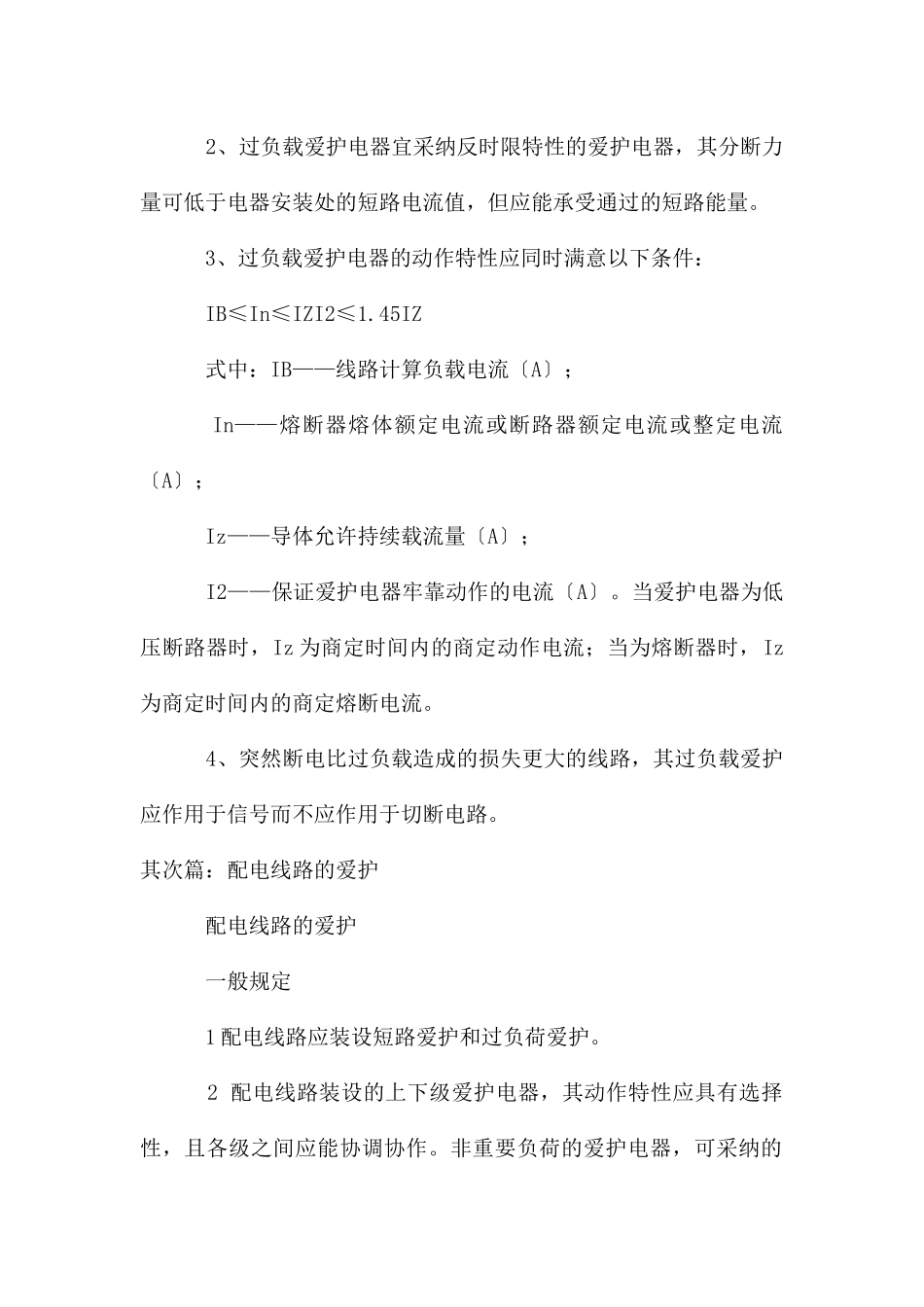

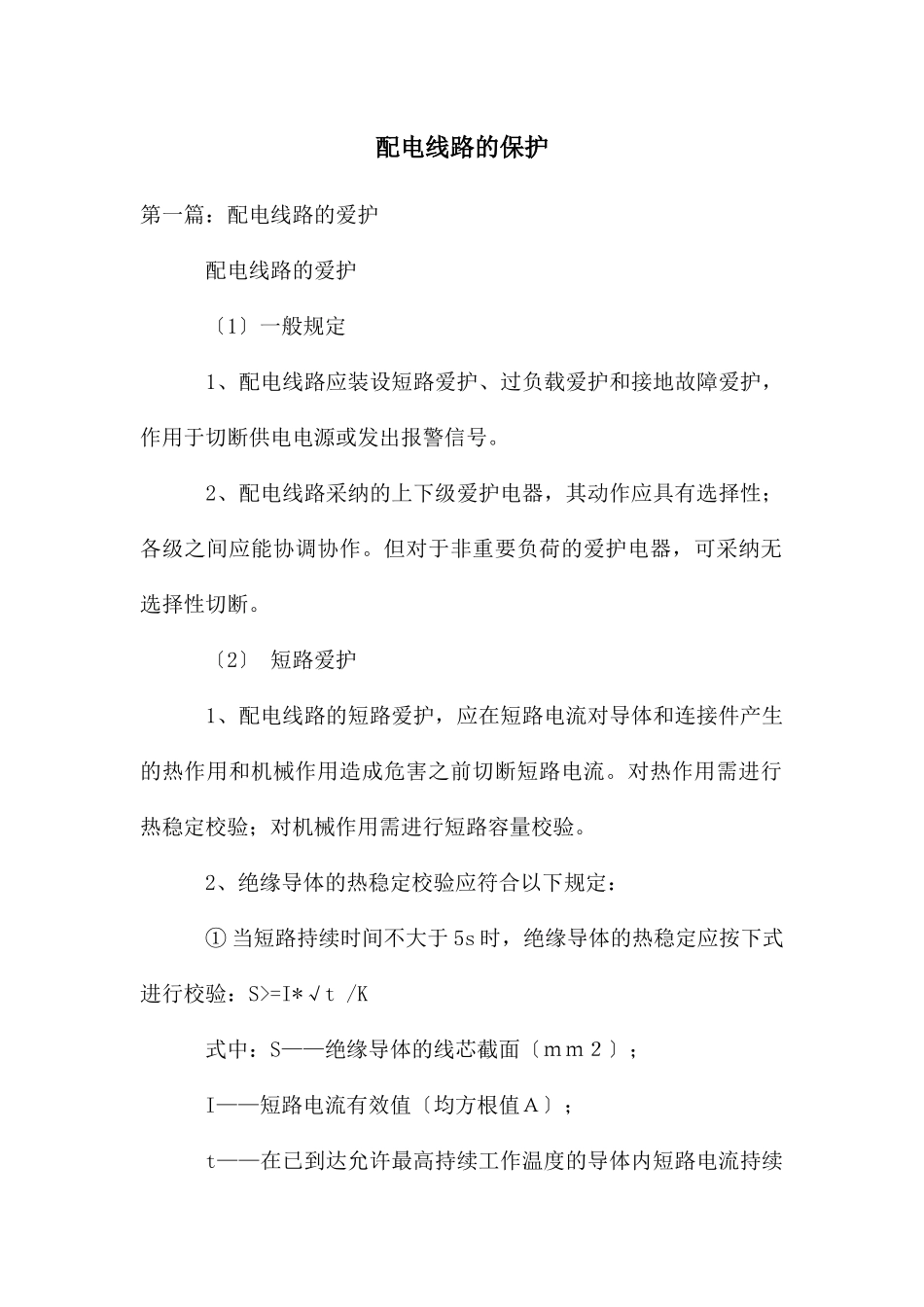

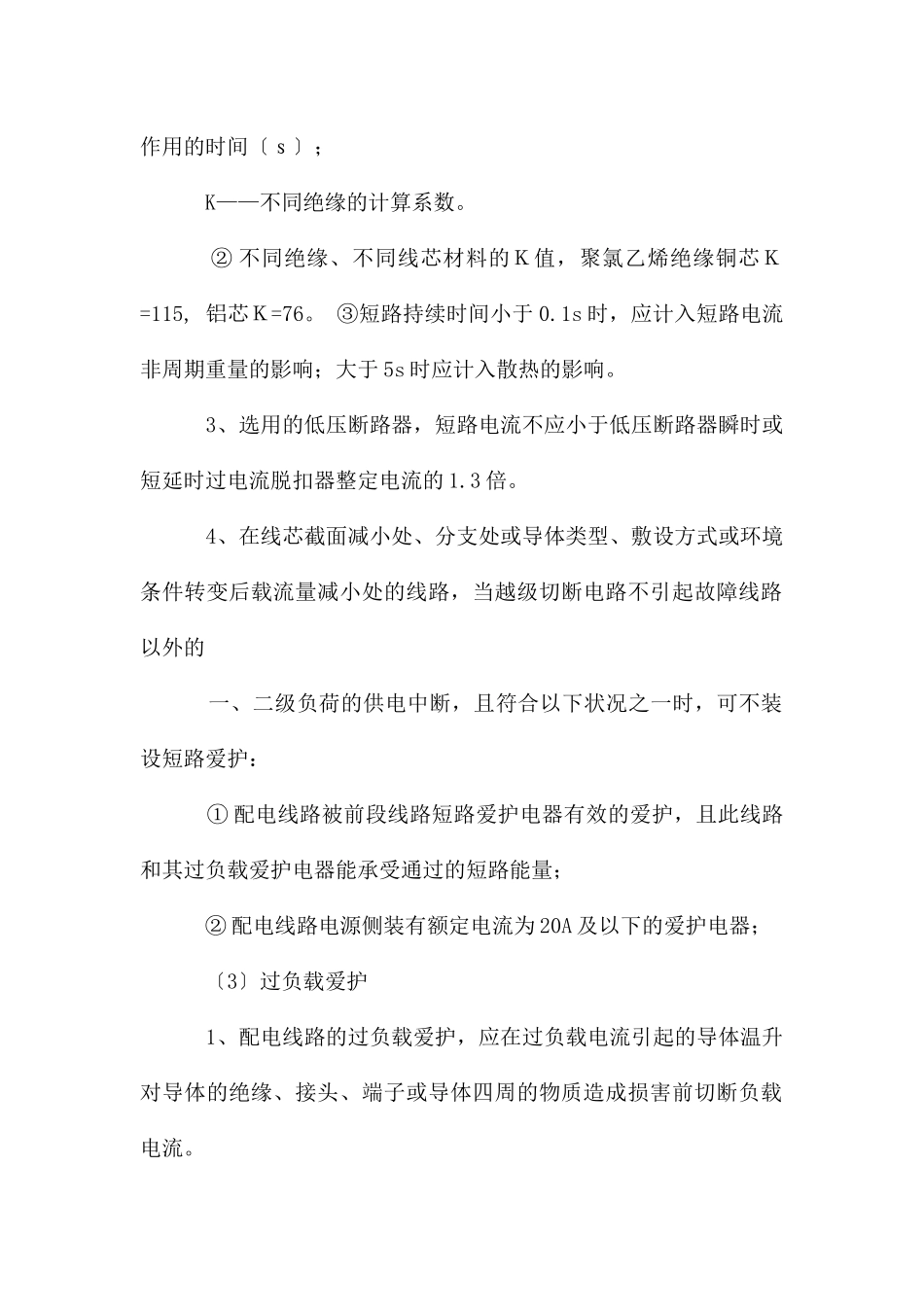

配电线路的保护 第一篇：配电线路的爱护 配电线路的爱护 〔1〕一般规定 1、配电线路应装设短路爱护、过负载爱护和接地故障爱护，作用于切断供电电源或发出报警信号。 2、配电线路采纳的上下级爱护电器，其动作应具有选择性；各级之间应能协调协作。但对于非重要负荷的爱护电器，可采纳无选择性切断。 〔2〕 短路爱护 1、配电线路的短路爱护，应在短路电流对导体和连接件产生的热作用和机械作用造成危害之前切断短路电流。对热作用需进行热稳定校验；对机械作用需进行短路容量校验。 2、绝缘导体的热稳定校验应符合以下规定： ① 当短路持续时间不大于 5s 时，绝缘导体的热稳定应按下式进行校验：S>=I*√t /K 式中：S——绝缘导体的线芯截面〔ｍｍ２〕； I——短路电流有效值〔均方根值Ａ〕； t——在已到达允许最高持续工作温度的导体内短路电流持续作用的时间〔ｓ〕； K——不同绝缘的计算系数。 ② 不同绝缘、不同线芯材料的Ｋ值，聚氯乙烯绝缘铜芯Ｋ=115, 铝芯Ｋ=76。 ③短路持续时间小于 0.1s 时，应计入短路电流非周期重量的影响；大于 5s 时应计入散热的影响。 3、选用的低压断路器，短路电流不应小于低压断路器瞬时或短延时过电流脱扣器整定电流的 1.3 倍。 4、在线芯截面减小处、分支处或导体类型、敷设方式或环境条件转变后载流量减小处的线路，当越级切断电路不引起故障线路以外的 一、二级负荷的供电中断，且符合以下状况之一时，可不装设短路爱护： ① 配电线路被前段线路短路爱护电器有效的爱护，且此线路和其过负载爱护电器能承受通过的短路能量； ② 配电线路电源侧装有额定电流为 20A 及以下的爱护电器； 〔3〕过负载爱护 1、配电线路的过负载爱护，应在过负载电流引起的导体温升对导体的绝缘、接头、端子或导体四周的物质造成损害前切断负载电流。 2、过负载爱护电器宜采纳反时限特性的爱护电器，其分断力量可低于电器安装处的短路电流值，但应能承受通过的短路能量。 3、过负载爱护电器的动作特性应同时满意以下条件： IB≤In≤IZI2≤1.45IZ 式中：IB——线路计算负载电流〔A〕； In——熔断器熔体额定电流或断路器额定电流或整定电流〔A〕； Iz——导体允许持续载流量〔A〕； I2——保证爱护电器牢靠动作的电流〔A〕。当爱护电器为低压断路器时，Iz 为商定时间内的商定动作电流；当为熔断器时，Iz为商定时间内的商定熔断电流。 4、突然断电比过负载造成的损失更大的线路，其过...
