金刚煤矿矿井供电系统升级改造工程35KV变电站设备安装

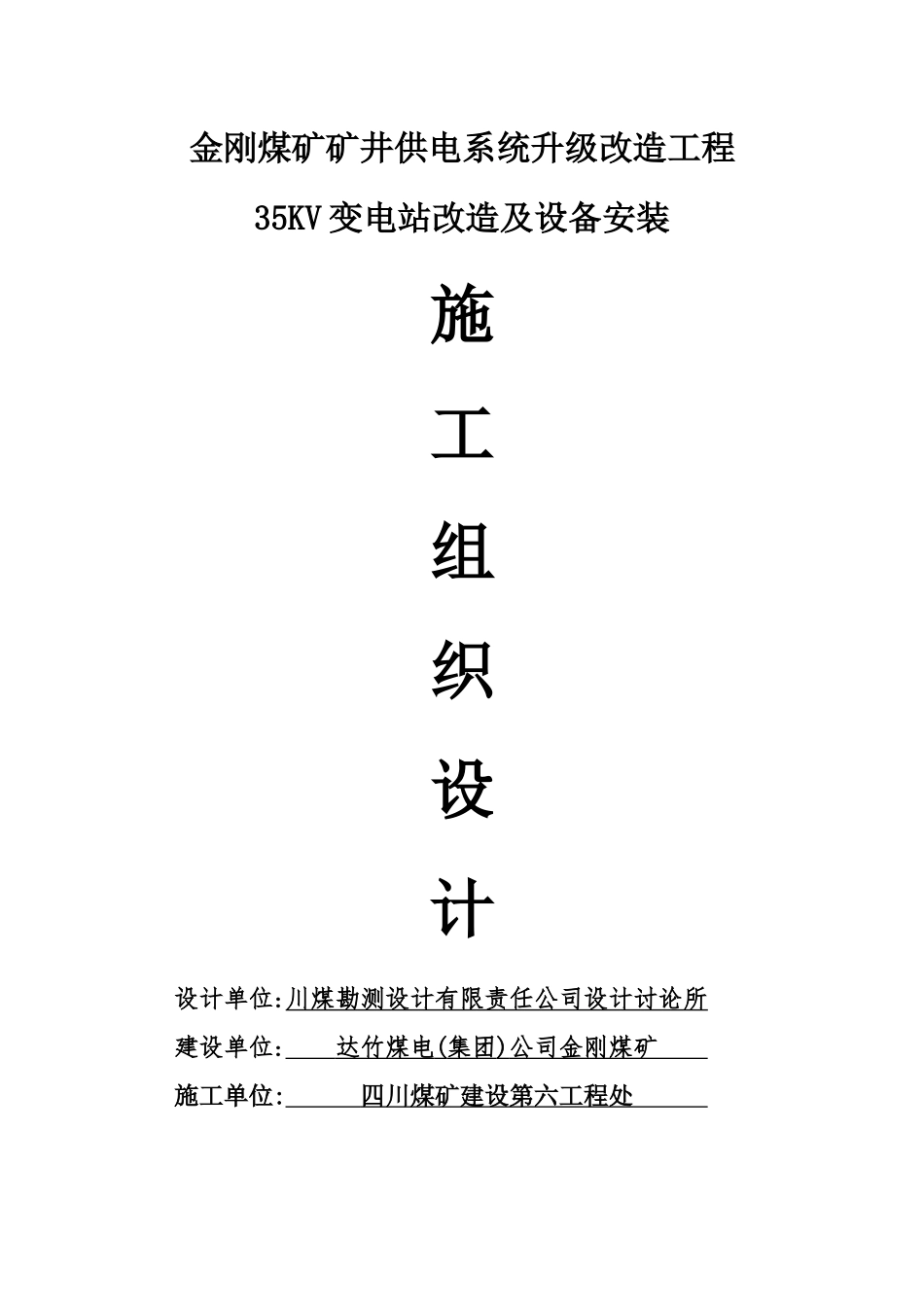

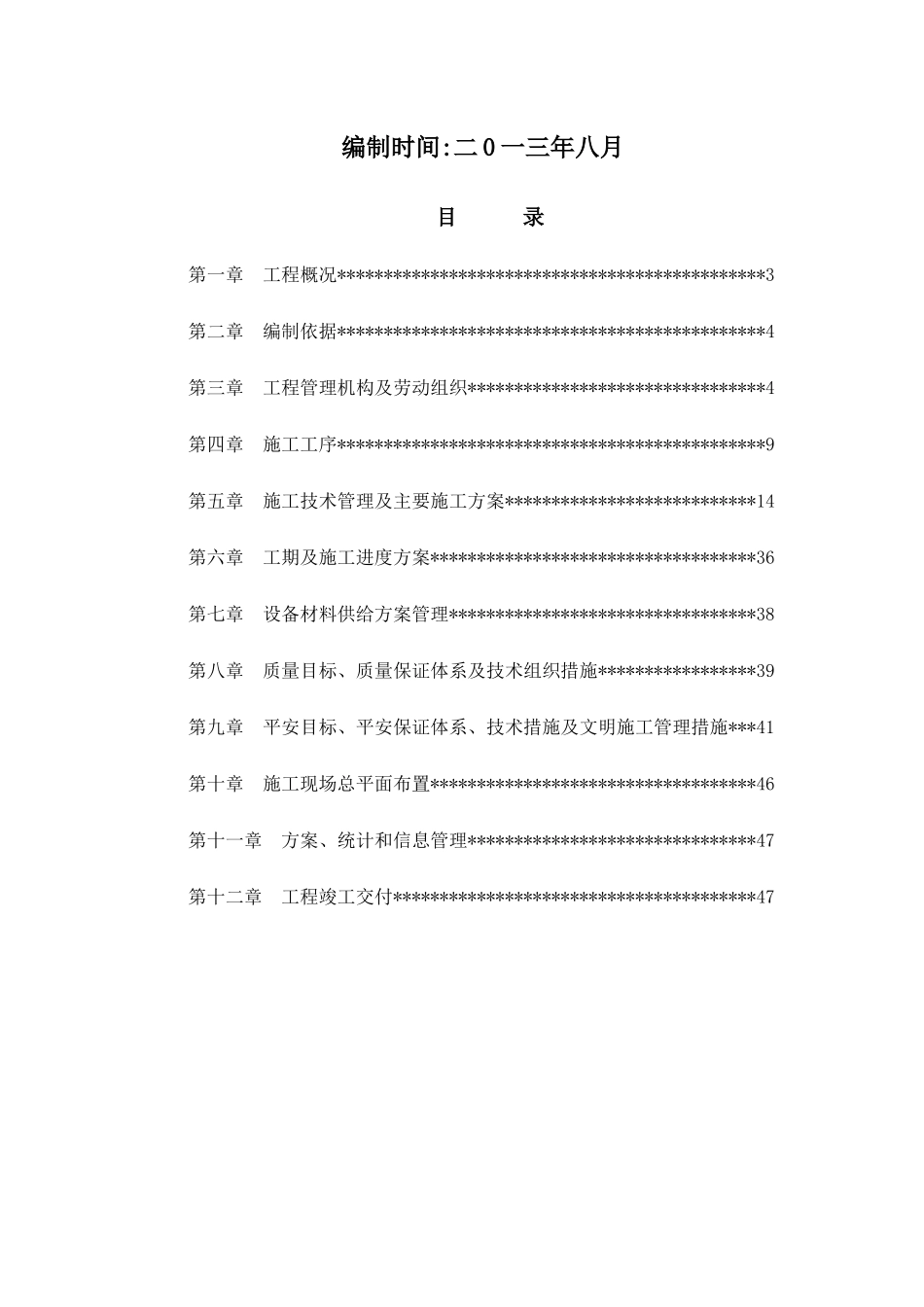

金刚煤矿矿井供电系统升级改造工程35KV 变电站改造及设备安装施工组织设计设计单位:川煤勘测设计有限责任公司设计讨论所建设单位: 达竹煤电 ( 集团 ) 公司金刚煤矿 施工单位: 四川煤矿建设第六工程处 编制时间:二 0 一三年八月目 录第一章 工程概况**********************************************3第二章 编制依据**********************************************4第三章 工程管理机构及劳动组织********************************4第四章 施工工序**********************************************9第五章 施工技术管理及主要施工方案***************************14第六章 工期及施工进度方案***********************************36第七章 设备材料供给方案管理*********************************38第八章 质量目标、质量保证体系及技术组织措施*****************39第九章 平安目标、平安保证体系、技术措施及文明施工管理措施***41第十章 施工现场总平面布置***********************************46第十一章 方案、统计和信息管理*******************************47第十二章 工程竣工交付***************************************47第一章: 工程概况一、工程名称金刚煤矿矿井供电系统升级改造工程-35KV 变电站改造及设备安装二、名词解释1、建设单位：达竹煤电(集团)金刚煤矿2、设计单位：川煤勘测设计有限责任公司设计讨论所3．施工单位：四川煤矿建设第六工程处4．质量监督单位:达竹矿区质监站三、工程概况1． 施工条件：工程位于金刚煤矿原主井绞车房现址上, 撤除原绞车房内的机械及电气设备。将绞车房改为 35KV 室及主控室，原绞车配电室更改为 35KV 变电站的 10KV 配电室。该工程场地较为狭小，且临近架线机车运输轨道，施工机械及材料库都无空地施置；材料及设备运输条件艰苦，大型设备无法进入施工现场，土建及安装的设备和材料只能通过机车轨道路线用人力搬运至施工现场，在运输变压器和高压柜时因超高还还必须撤除架空机车线。施工用水、用电在临近矿井外生系统进行搭火。2． 建设规模：1〕 土建局部：35KV 室和 10KV 室除本体不变外，撤除原有门窗进行重新施置，内墙及外墙装修，屋面重做防水；主变压器根底三座；10KV 室钢架电缆夹层制作安装；室外附属道路、室内外电缆沟、照明、排水、防雷接地等工作。2〕 电气安装：主变压器为 3 台，其中型号为 SZ11-6300/35 带有载调压变压器 2 台...
