钢箱梁监理实施细则

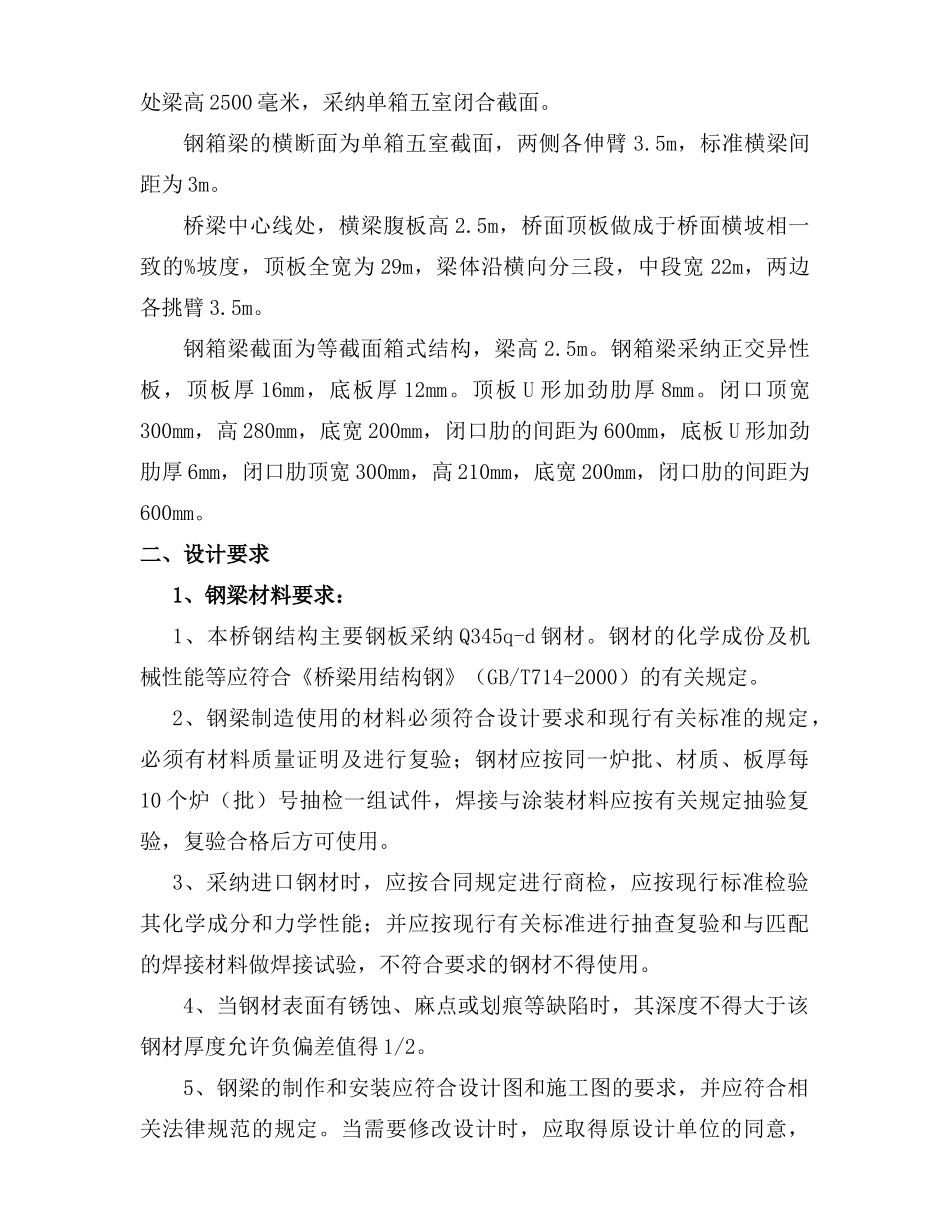

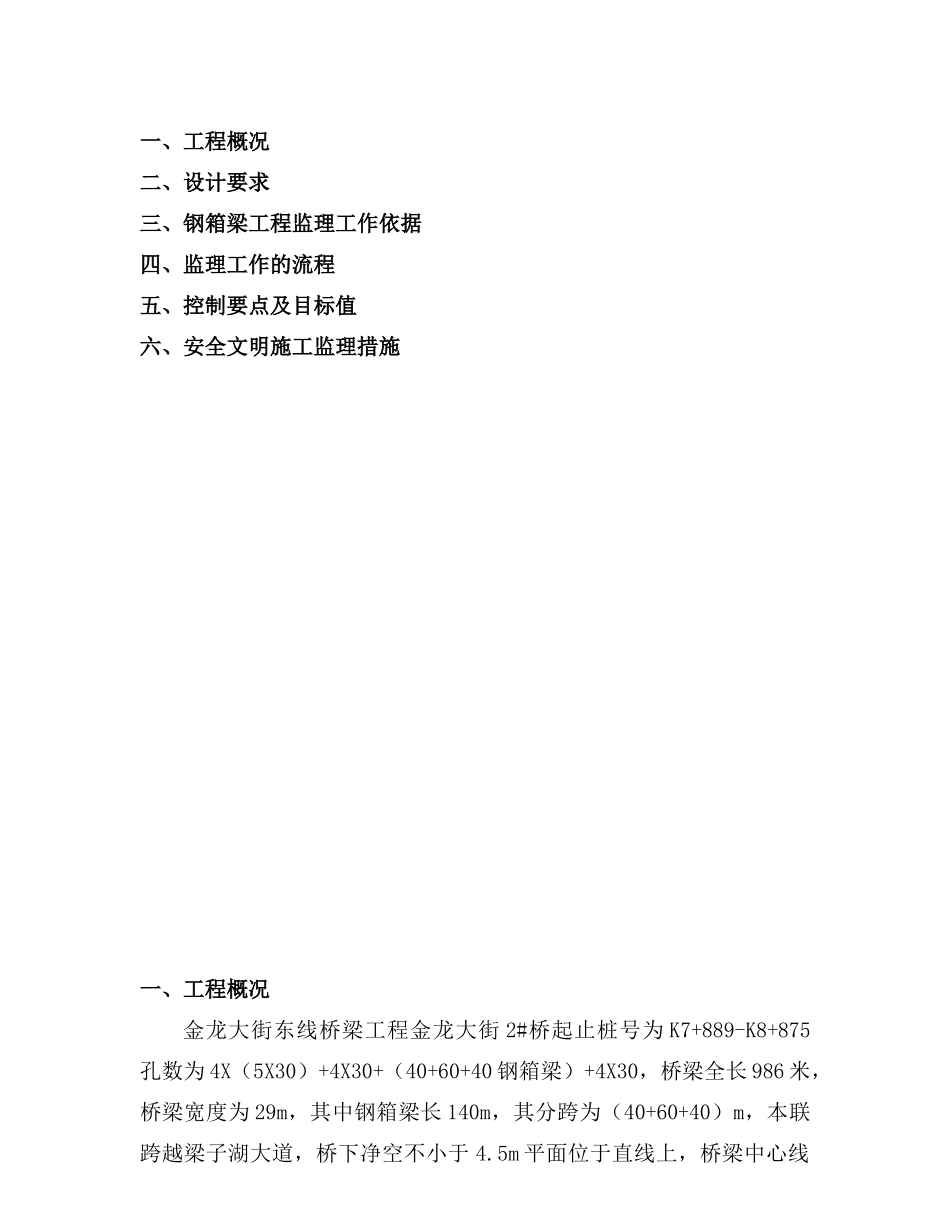

江夏区金龙大街（东线）桥梁工程钢箱梁制作、安装监理实施细则 编 制 人： 批 准 人： 批准时间: 武汉市政建设监理有限公司江夏区金龙大街东线桥梁工程监理部 2014 年 3 月 10 日目 录一、工程概况二、设计要求三、钢箱梁工程监理工作依据四、监理工作的流程五、控制要点及目标值六、安全文明施工监理措施一、工程概况 金龙大街东线桥梁工程金龙大街 2#桥起止桩号为 K7+889-K8+875孔数为 4X（5X30）+4X30+（40+60+40 钢箱梁）+4X30，桥梁全长 986 米，桥梁宽度为 29m，其中钢箱梁长 140m，其分跨为（40+60+40）m，本联跨越梁子湖大道，桥下净空不小于 4.5m 平面位于直线上，桥梁中心线处梁高 2500 毫米，采纳单箱五室闭合截面。钢箱梁的横断面为单箱五室截面，两侧各伸臂 3.5m，标准横梁间距为 3m。桥梁中心线处，横梁腹板高 2.5m，桥面顶板做成于桥面横坡相一致的%坡度，顶板全宽为 29m，梁体沿横向分三段，中段宽 22m，两边各挑臂 3.5m。钢箱梁截面为等截面箱式结构，梁高 2.5m。钢箱梁采纳正交异性板，顶板厚 16mm，底板厚 12mm。顶板 U 形加劲肋厚 8mm。闭口顶宽300mm，高 280mm，底宽 200mm，闭口肋的间距为 600mm，底板 U 形加劲肋厚 6mm，闭口肋顶宽 300mm，高 210mm，底宽 200mm，闭口肋的间距为600mm。二、设计要求1、钢梁材料要求：1、本桥钢结构主要钢板采纳 Q345q-d 钢材。钢材的化学成份及机械性能等应符合《桥梁用结构钢》（GB/T714-2000）的有关规定。2、钢梁制造使用的材料必须符合设计要求和现行有关标准的规定，必须有材料质量证明及进行复验；钢材应按同一炉批、材质、板厚每10 个炉（批）号抽检一组试件，焊接与涂装材料应按有关规定抽验复验，复验合格后方可使用。3、采纳进口钢材时，应按合同规定进行商检，应按现行标准检验其化学成分和力学性能；并应按现行有关标准进行抽查复验和与匹配的焊接材料做焊接试验，不符合要求的钢材不得使用。4、当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度允许负偏差值得 1/2。5、钢梁的制作和安装应符合设计图和施工图的要求，并应符合相关法律规范的规定。当需要修改设计时，应取得原设计单位的同意，并应签署设计变更文件。6、钢梁制造和校验所用的量具、仪器、仪表等应经主管部门授权的法定计量技术机构进行校验。大桥施工场地用尺与工厂用尺应互相校对。2、钢结构的焊接要求① 焊接前必须按《公路桥涵施工...
