钢结构安装专项方案VIP专享

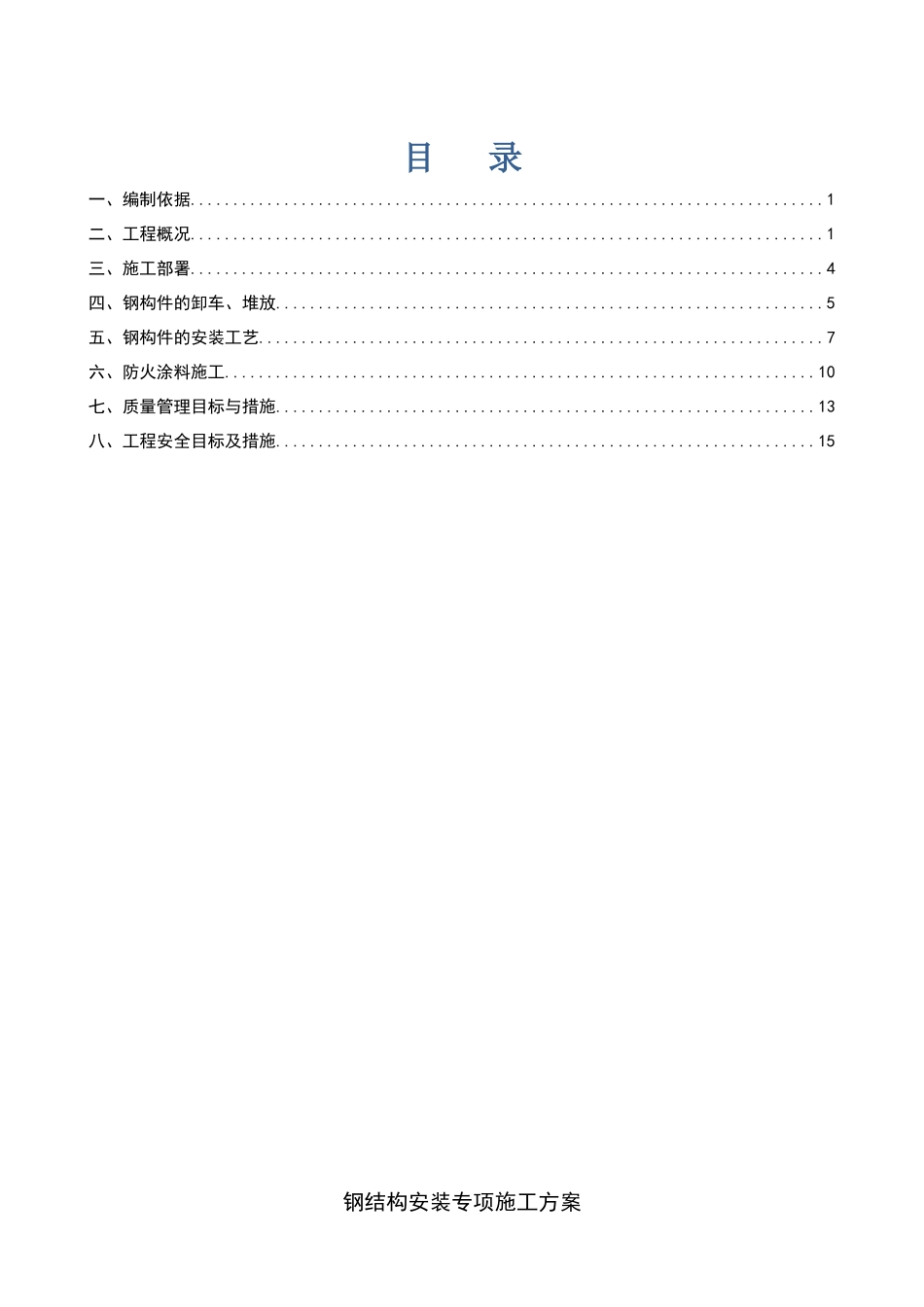

目 录一、编制依据..........................................................................1二、工程概况..........................................................................1三、施工部署..........................................................................4四、钢构件的卸车、堆放................................................................5五、钢构件的安装工艺..................................................................7六、防火涂料施工.....................................................................10七、质量管理目标与措施...............................................................13八、工程安全目标及措施...............................................................15钢结构安装专项施工方案一、编制依据1、《钢结构工程施工质量验收法律规范》GB50205-20012、《工程测量法律规范》GB50026-20243、《建筑钢结构焊接技术规程》JGJ81-20244、施工组织设计5、钢结构施工法律规范 GB50755-20246、钢结构高强度螺栓连接技术规程 JGJ82-20247、钢结构防火涂料 GB14907-20248、钢结构用扭剪型高强度螺栓连接副 GBT 3632-2024二、工程概况1、建筑概况 本项目施施工场地点位于北京教育学院石景山分院内。 本工程为钢结构电梯井道，柱底标高米柱顶标高米。2、钢结构概况 本工程为箱型钢梁柱的结构形式。钢柱、梁采纳 Q345-B 钢，其它所有钢材均采纳 Q235-B 钢。钢构件采纳抛丸除锈，后喷 2 遍铁红环氧防锈底漆+1 遍面漆，施工现场喷涂 1 遍防火涂料。3、节点连接形式 现场安装主要连接形式为栓接连接的方式。4、加工及安装方式 由于现场施工条件有限，尽量减少现场施工时的焊接等工作，故电梯井道钢梁柱在加工车间焊接成一整体，分成两段，第一段（下半段）高度 14 米，第二段（上半段）11 米，钢结构单件构件自重大，第一段约 9 吨，第二段约吨（构件分段图如下）。所以采纳 100 吨机械汽车吊吊装方式（吊装平面布置图如下）；汽车吊尽量靠近吊装位置设置，由于进出施工现场通道狭窄，吊装空间有限，汽车吊与货车成 90 度摆放，以便于吊装，第一段吊装完成后，进行垂直、水平校正后再进行第二段吊装，第二段与第一段采纳安装螺栓的连接方式吊装就位后，用安装螺栓把两段用夹板锁住，然后进行水平与垂直校正，校正完毕后，现场焊接对接接口...
