钢结构连接桥施工专项方案

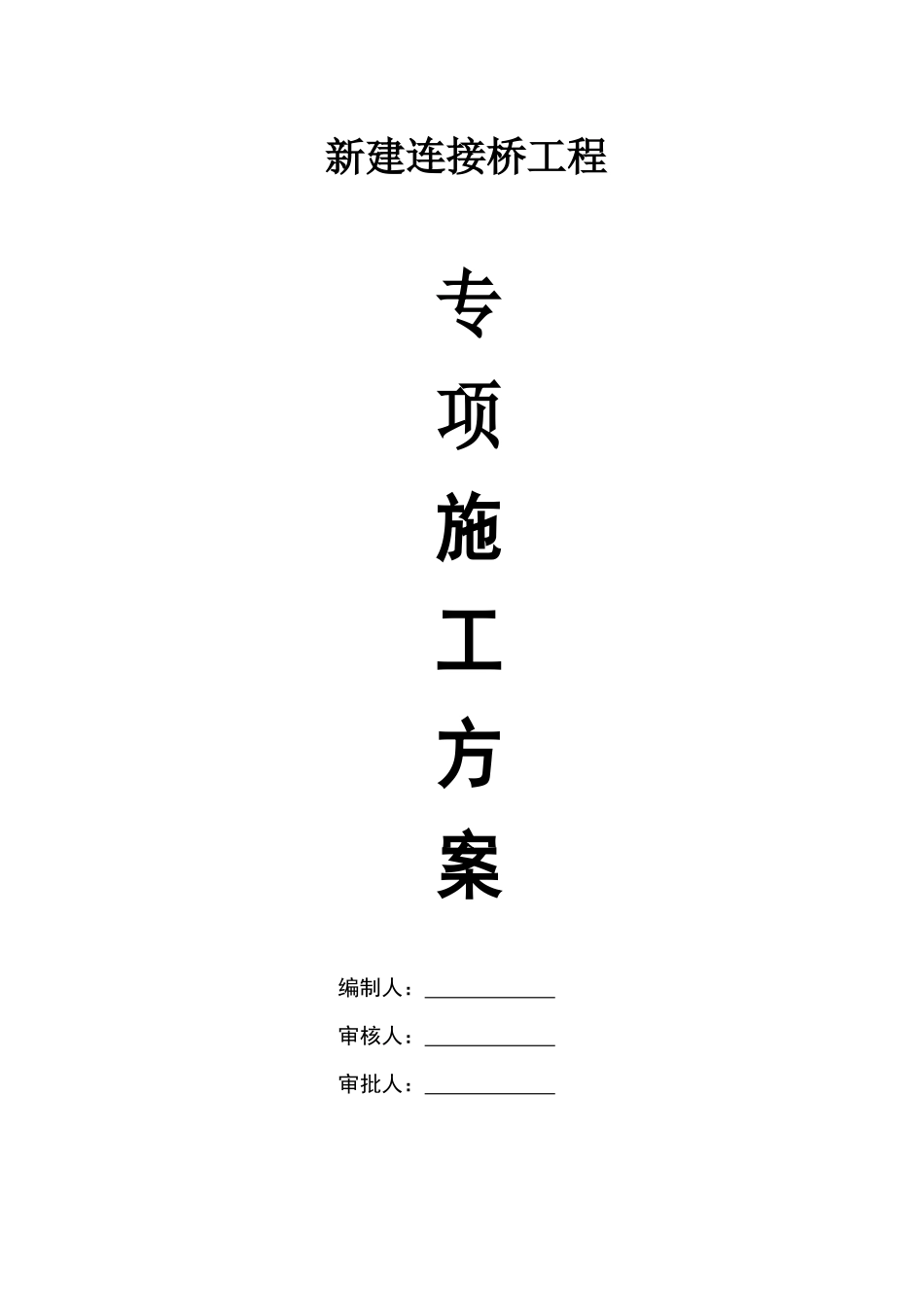

钢结构连接桥施工专项方案_第1页
1/50
钢结构连接桥施工专项方案_第2页
2/50

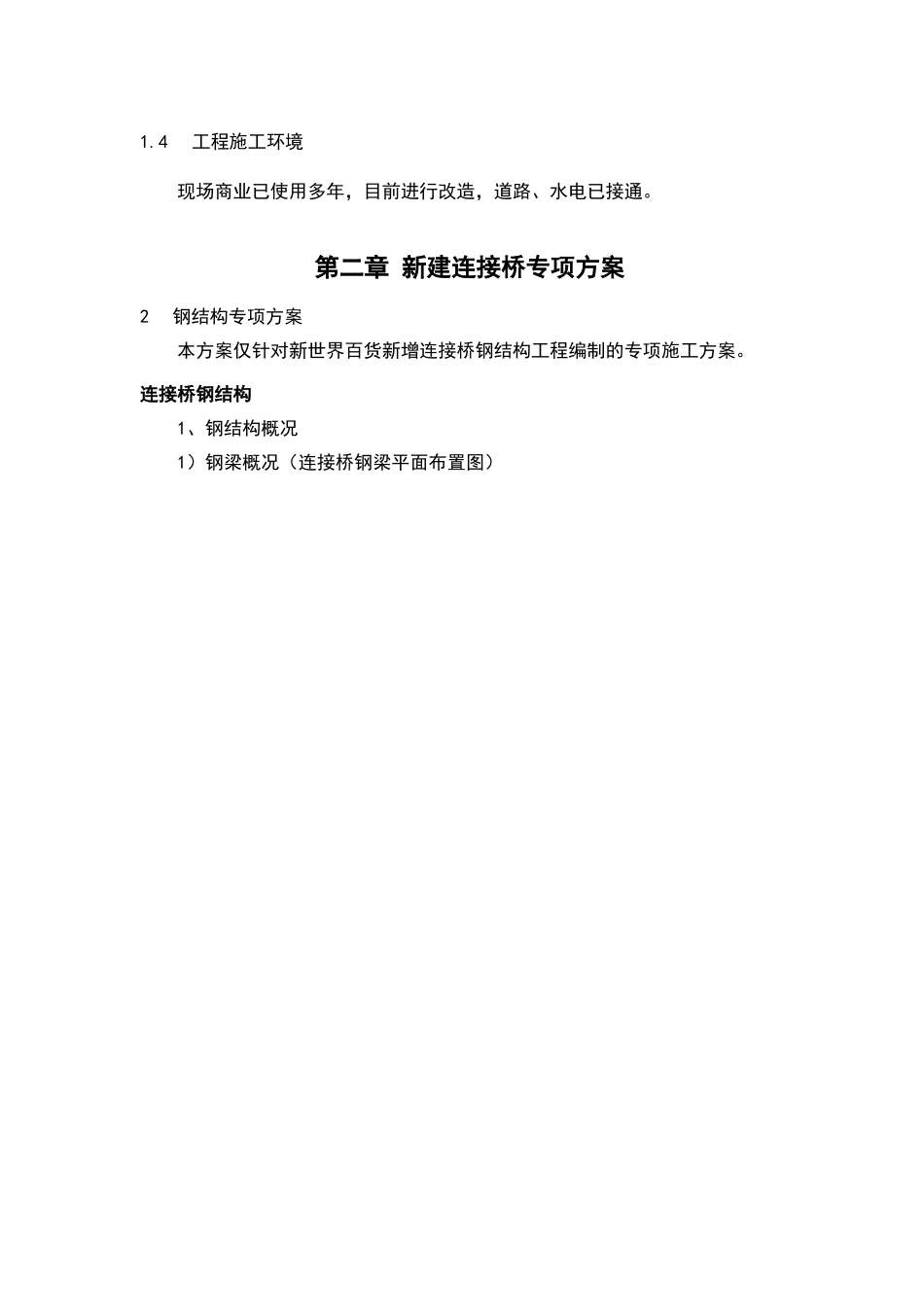

钢结构连接桥施工专项方案_第3页
3/50
新建连接桥工程专项施工方案编制人: 审核人: 审批人: 编制单位:编制日期:第一章 工程概况1 工程概况1.1 工程基本概况工程名称:新世界百货改造项目土建改造工程项目地点:武汉市硚口区解放大道以南、青年路以西安全、文明施工目标:达到武汉市安全文明施工示范施工场地工程质量:合格1.2 工程范围工程范围:新世界百货中心店和步行街商铺的室内外饰面等拆除工程、加固工程、新建土建工程及新建连接桥工程。结构新建部分:新建部分为连接商场与新世界一、二期间钢结构连接桥、主入口装饰构架。结构加固改造:本项目改造范围分为两个区域,一是新世界百货中心商场1-5 楼及屋面(对于超高层塔楼范围内,仅限装修层面改造),二是新建部分的连接桥引起下部结构需要加固,新建部分的主入口装饰构架会导致其下部相应地下室进行加固。1.3 建筑设计概况华东建筑设计讨论院有限公司于 2024 年进行施工图设计,人防地下室设计临时由武汉人防设计讨论院设计,华东建筑设计讨论院有限公司仅负责对此区域正常使用设计。商场地上 5 层,地下 2 层,总高度米。本改造项目由中南建筑设计院股份有限公司设计。1.4 工程施工环境现场商业已使用多年,目前进行改造,道路、水电已接通。第二章 新建连接桥专项方案2 钢结构专项方案本方案仅针对新世界百货新增连接桥钢结构工程编制的专项施工方案。连接桥钢结构1、钢结构概况1)钢梁概况(连接桥钢梁平面布置图)2)钢柱概况(连接桥钢柱平面布置图)2.1 连接桥钢结构施工2.1.1 结构特点介绍本项目连接桥结构为连接商场与新世界一、二期。连接桥长约 66m,宽度为~,底标高。天桥钢结构分为两层,下层为 H 型钢组成的主受力钢框架平面,上层为立柱及连接桥面层,连接桥中部商铺混凝土结构上设有钢柱,并将连接桥分为两跨。下层主要构件为H型钢,截面为:H1800x400x20x20、H1800X400X26X26、H1800X400X40X40、H1800X400X50X50 等;立柱为方管,截面为 B200X200X20X20 等;连桥上层主要构件为矩形管,截面为:B200X200X16X16、B200X200X12X12;下部钢柱包括矩形管及 H 型钢,截面为:B400X400X20X20 、 H250X300X12X16 等 ; 连 接 桥 主 体 部 分 钢 结 构 材 质 均 为Q345B(本次方案仅针对下层钢梁施工)。结合天桥结构形式,考虑大跨度钢梁(GKL8)分段吊装,采纳 50 吨汽车吊进行吊装,分段钢梁下方设置单管支撑。吊装时,首先吊装下层钢梁钢柱,然后吊装上层钢...
