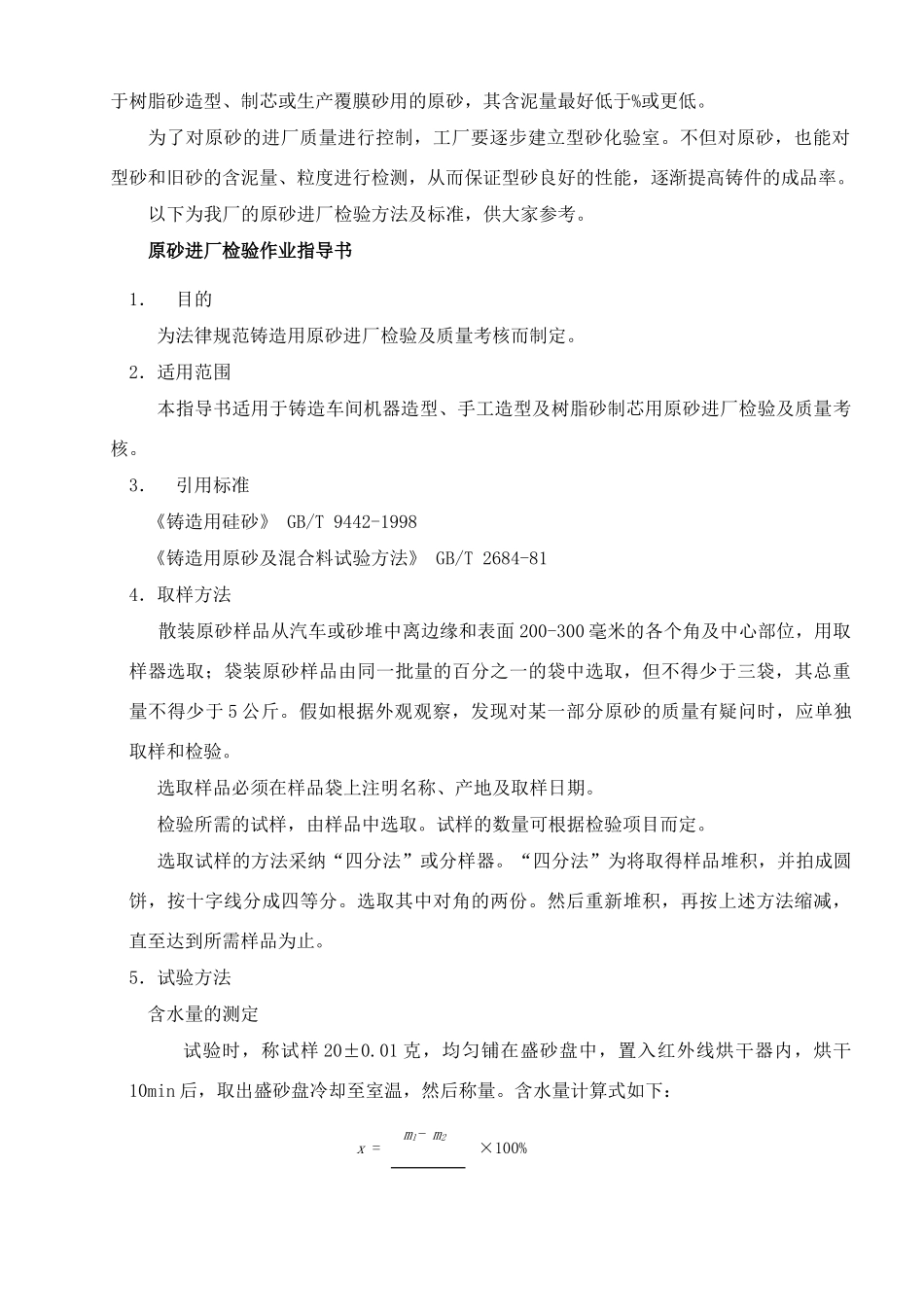

铸造用的硅砂及进厂质量控制林州市合鑫铸业公司 李海军铸造用的硅砂作为造型的主要原材料,其质量的好坏对型砂性能的影响很大。特别是原砂含泥量过高,使型砂和旧砂中的含泥量增高,导致型砂透气性下降,含水量上升,铸件气孔缺陷增多。除了强烈影响透气性低和含水量高以外,还会引起型砂韧性变差,造型时起模困难,砂型棱角易碎,吊砂易断,铸件砂眼废品率增高。对于树脂砂造型或制芯,原砂含泥量过高还会造成树脂加入量增大,芯子发气量增高等问题。故一般工厂均对型砂和旧砂的含泥量有明确规定,并至少每周要检测一次。单一砂机器造型铸铁用型砂含泥量一般为 10%-13%,旧砂含泥量为 8%-11%。对于粘土型砂用硅砂的含泥量最好<%,树脂等有机粘结剂砂芯用硅砂含泥量最好<%,而且越低越好。所以有效的控制采购原砂的含泥量对提高铸件的质量很有必要。对于中部地区,为了就地取才,降低生产成本,一般采购黄河水洗烘干砂做为造型用的原砂。值得一提的是,黄河砂与河北的承德砂、内蒙的大林砂相比,虽然价格比较便宜,但含泥量一般均偏高。表 1 为我厂对进厂的黄河水洗烘干砂的化验数据。试样号含水量(%)含泥量(%)粒度(70/140,三筛≥75%)平均细度1#762#783#734#765#666#667#71通过上表可以看出,经过烘干的砂,含水量一般都能满足标准≤%的要求,但含泥量均偏高,70/140 目的粒度波动也较大。我们厂曾较长时间的用过河北的承德砂,其含泥量均低于%,而且质量较稳定。对于手工造型和一般机器造型的工厂来说,为了有效的降低生产成本,可以使用黄河砂做为造型用的原砂,但要尽量控制其含泥量不要超过 1%,否则对型砂性能影响较大。对表 1于树脂砂造型、制芯或生产覆膜砂用的原砂,其含泥量最好低于%或更低。为了对原砂的进厂质量进行控制,工厂要逐步建立型砂化验室。不但对原砂,也能对型砂和旧砂的含泥量、粒度进行检测,从而保证型砂良好的性能,逐渐提高铸件的成品率。以下为我厂的原砂进厂检验方法及标准,供大家参考。原砂进厂检验作业指导书1.目的为法律规范铸造用原砂进厂检验及质量考核而制定。2.适用范围本指导书适用于铸造车间机器造型、手工造型及树脂砂制芯用原砂进厂检验及质量考核。3.引用标准《铸造用硅砂》 GB/T 9442-1998《铸造用原砂及混合料试验方法》 GB/T 2684-814.取样方法 散装原砂样品从汽车或砂堆中离边缘和表面 200-300 毫米的各个角及中心部位,用取样器选取;袋装原砂样品由同一批量的百分之一的袋...
