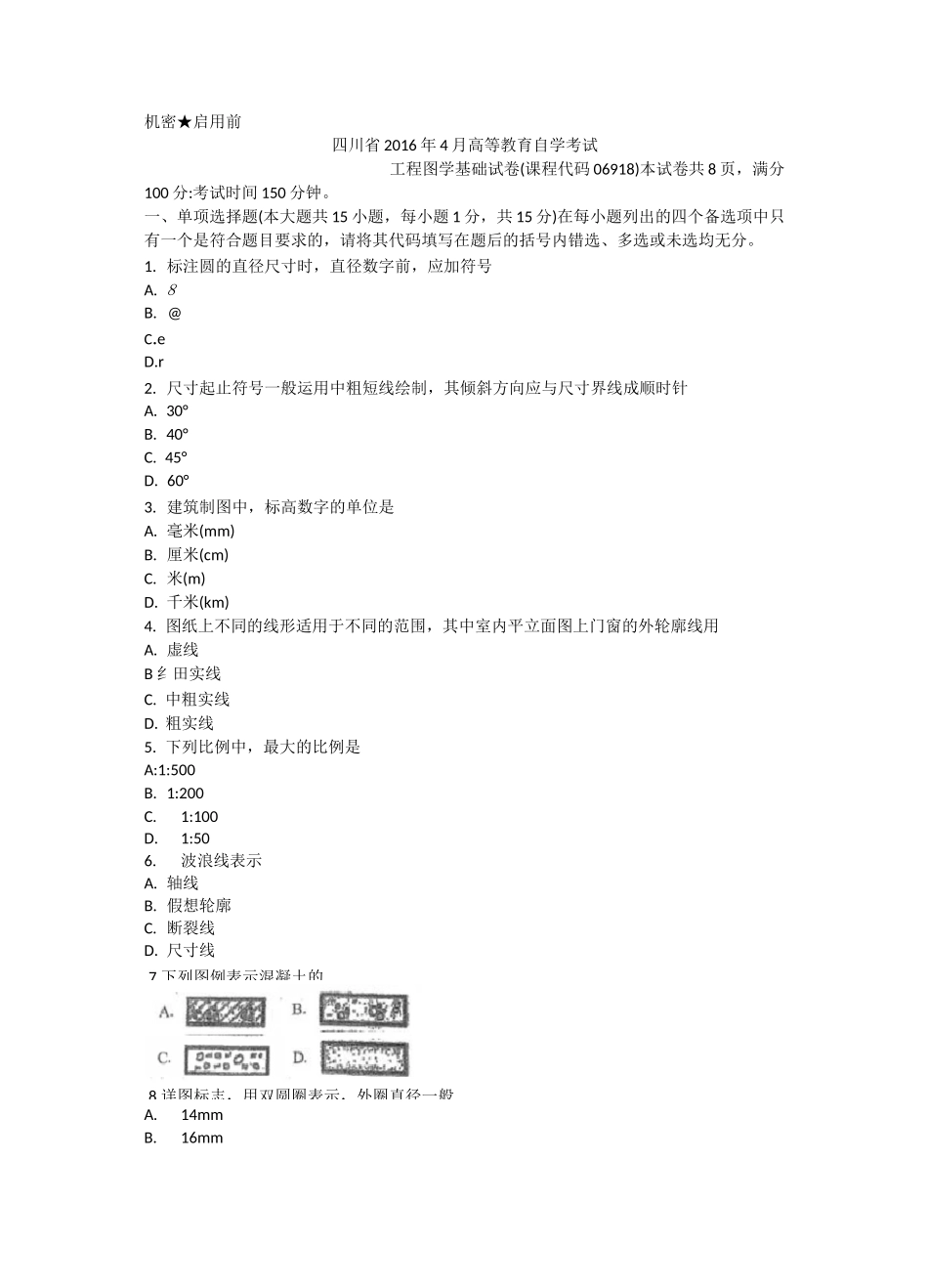

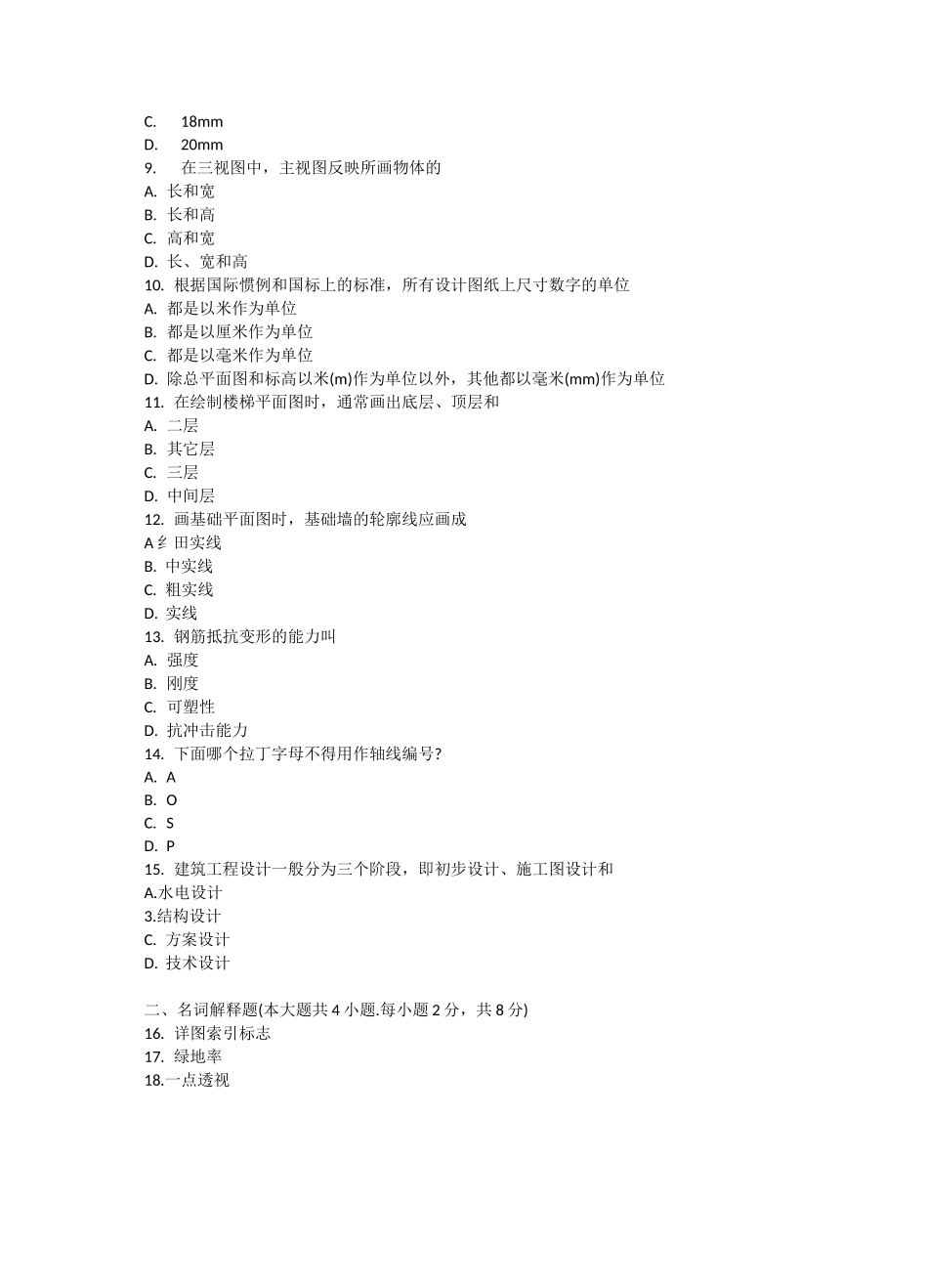

机密★启用前四川省 2016 年 4 月高等教育自学考试工程图学基础试卷(课程代码 06918)本试卷共 8 页，满分100 分:考试时间 150 分钟。一、单项选择题(本大题共 15 小题，每小题 1 分，共 15 分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内错选、多选或未选均无分。1. 标注圆的直径尺寸时，直径数字前，应加符号A. 8B. @C.eD.r2. 尺寸起止符号一般运用中粗短线绘制，其倾斜方向应与尺寸界线成顺时针A. 30°B. 40°C. 45°D. 60°3. 建筑制图中，标高数字的单位是A. 毫米(mm)B. 厘米(cm)C. 米(m)D. 千米(km)4. 图纸上不同的线形适用于不同的范围，其中室内平立面图上门窗的外轮廓线用A. 虚线B 纟田实线C. 中粗实线D. 粗实线5. 下列比例中，最大的比例是A:1:500B. 1:200C.1:100D.1:506.波浪线表示A. 轴线B. 假想轮廓C. 断裂线D. 尺寸线A.14mmB.16mm7.下列图例表示混凝土的8.详图标志，用双圆圈表示，外圈直径一般C.18mmD.20mm9.在三视图中，主视图反映所画物体的A. 长和宽B. 长和高C. 高和宽D. 长、宽和高10. 根据国际惯例和国标上的标准，所有设计图纸上尺寸数字的单位A. 都是以米作为单位B. 都是以厘米作为单位C. 都是以毫米作为单位D. 除总平面图和标高以米(m)作为单位以外，其他都以毫米(mm)作为单位11. 在绘制楼梯平面图时，通常画出底层、顶层和A. 二层B. 其它层C. 三层D. 中间层12. 画基础平面图时，基础墙的轮廓线应画成A 纟田实线B. 中实线C. 粗实线D. 实线13. 钢筋抵抗变形的能力叫A. 强度B. 刚度C. 可塑性D. 抗冲击能力14. 下面哪个拉丁字母不得用作轴线编号?A. AB. OC. SD. P15. 建筑工程设计一般分为三个阶段，即初步设计、施工图设计和A.水电设计3.结构设计C. 方案设计D. 技术设计二、名词解释题(本大题共 4 小题.每小题 2 分，共 8 分)16. 详图索引标志17. 绿地率18.一点透视19.使用面积三、判断改错题（本大题共 3 小题，每小题 4 分，共 12 分）判断下列各题划线处的正误，在题后的括号内，正确的划上“V”错误的划上“X”并改正错误。20. 平面中无法调和的矛盾往往通过对立面图的调节来解决。（）21. 平面图反映出了空间序列变化流线设计功能分区。（）22•点的正投影是一条粗直线。（）四、简答题（本大题共 4 小题，每小题 7 分，共 28 分）23. 简述建筑施工图中，建筑平面图的一般绘制...
