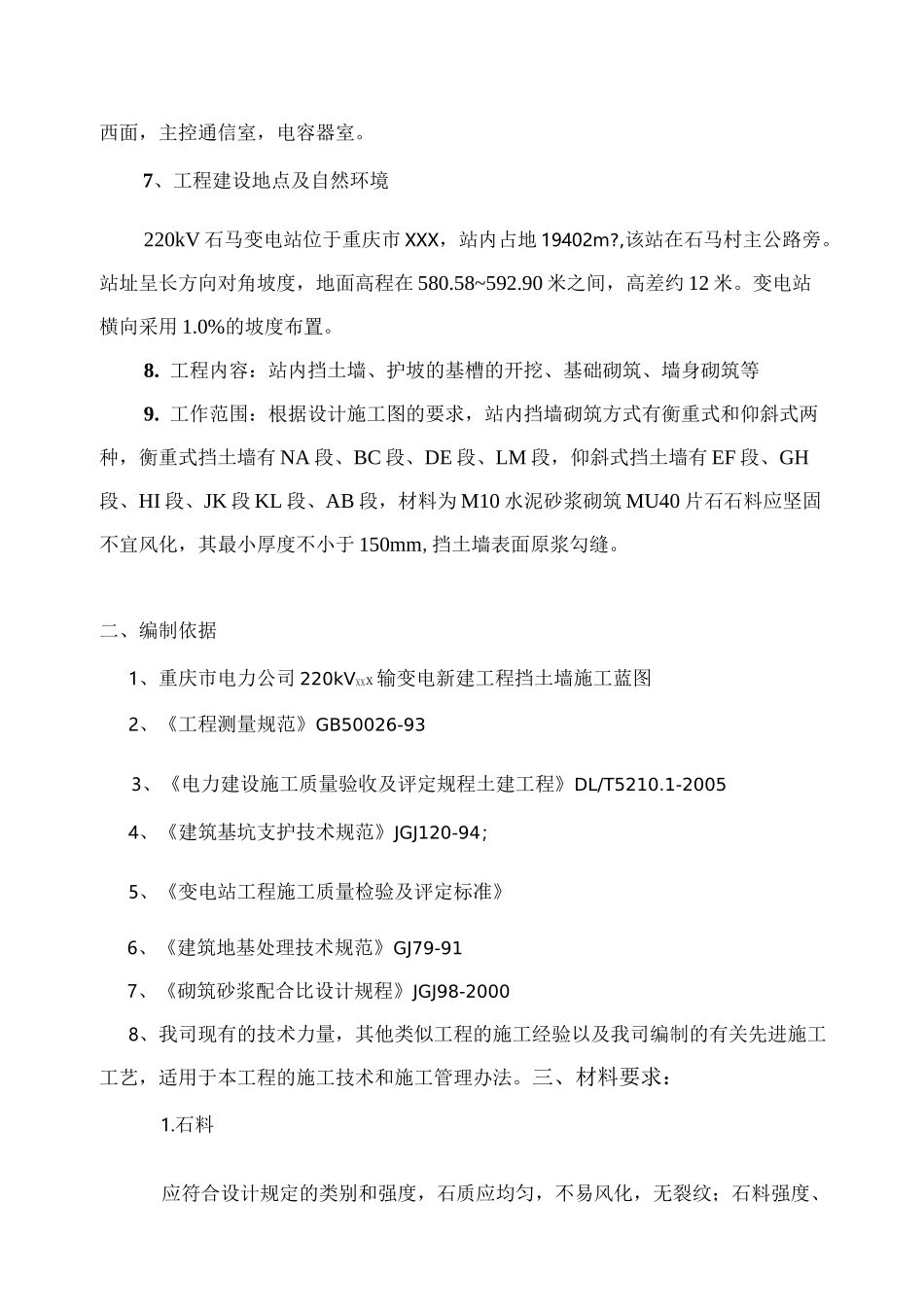

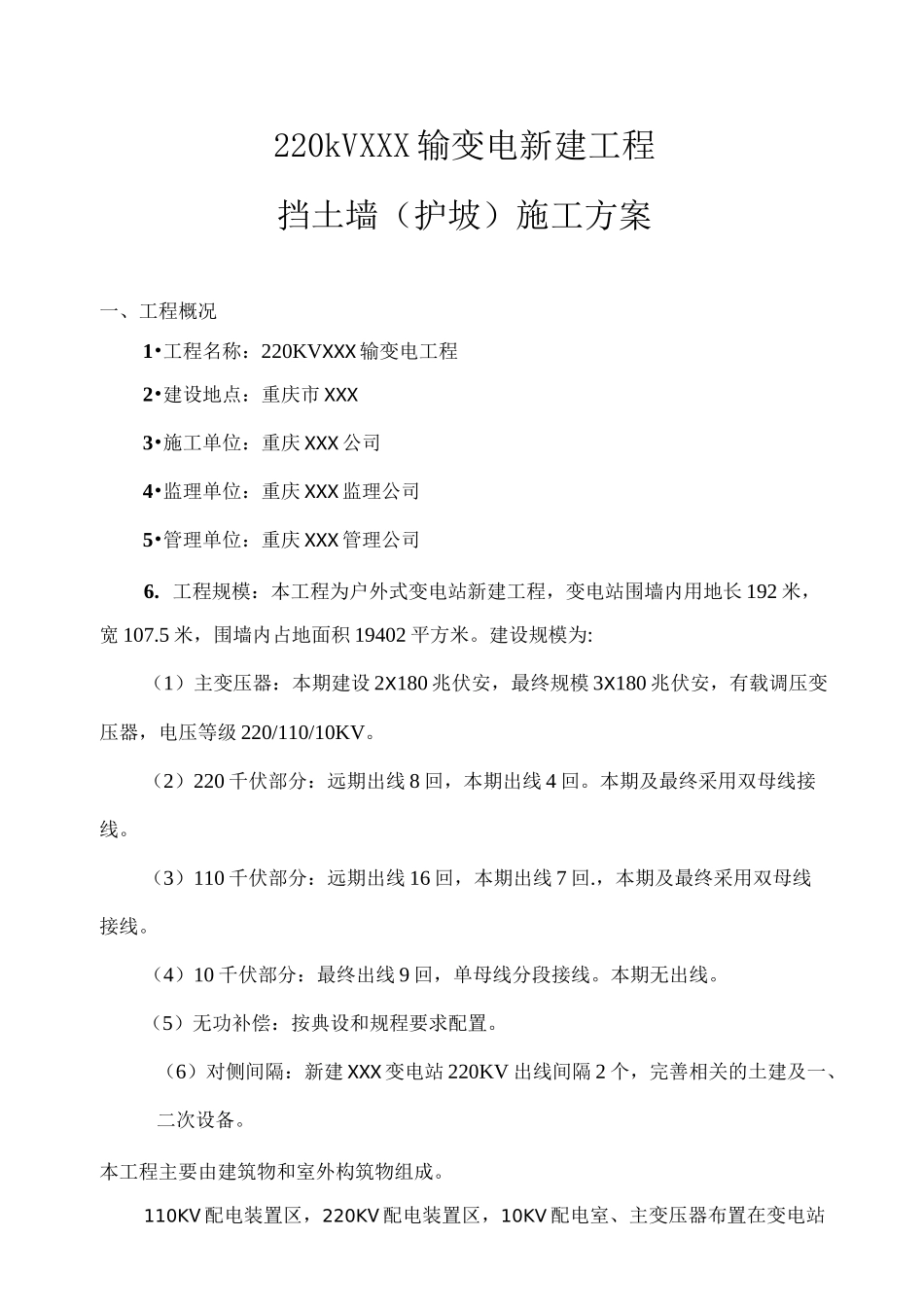

220kVXXX 输变电新建工程挡土墙(护坡)施工方案一、工程概况1•工程名称:220KVXXX 输变电工程2•建设地点:重庆市 XXX3•施工单位:重庆 XXX 公司4•监理单位:重庆 XXX 监理公司5•管理单位:重庆 XXX 管理公司6. 工程规模:本工程为户外式变电站新建工程,变电站围墙内用地长 192 米,宽 107.5 米,围墙内占地面积 19402 平方米。建设规模为:(1)主变压器:本期建设 2X180 兆伏安,最终规模 3X180 兆伏安,有载调压变压器,电压等级 220/110/10KV。(2)220 千伏部分:远期出线 8 回,本期出线 4 回。本期及最终采用双母线接线。(3)110 千伏部分:远期出线 16 回,本期出线 7 回.,本期及最终采用双母线接线。(4)10 千伏部分:最终出线 9 回,单母线分段接线。本期无出线。(5)无功补偿:按典设和规程要求配置。(6)对侧间隔:新建 XXX 变电站 220KV 出线间隔 2 个,完善相关的土建及一、二次设备。本工程主要由建筑物和室外构筑物组成。110KV 配电装置区,220KV 配电装置区,10KV 配电室、主变压器布置在变电站西面,主控通信室,电容器室。7、工程建设地点及自然环境220kV 石马变电站位于重庆市 XXX,站内占地 19402m?,该站在石马村主公路旁。站址呈长方向对角坡度,地面高程在 580.58~592.90 米之间,高差约 12 米。变电站横向采用 1.0%的坡度布置。8. 工程内容:站内挡土墙、护坡的基槽的开挖、基础砌筑、墙身砌筑等9. 工作范围:根据设计施工图的要求,站内挡墙砌筑方式有衡重式和仰斜式两种,衡重式挡土墙有 NA 段、BC 段、DE 段、LM 段,仰斜式挡土墙有 EF 段、GH段、HI 段、JK 段 KL 段、AB 段,材料为 M10 水泥砂浆砌筑 MU40 片石石料应坚固不宜风化,其最小厚度不小于 150mm,挡土墙表面原浆勾缝。二、编制依据1、重庆市电力公司 220kVXXx 输变电新建工程挡土墙施工蓝图2、《工程测量规范》GB50026-933、《电力建设施工质量验收及评定规程土建工程》DL/T5210.1-20054、《建筑基坑支护技术规范》JGJ120-94;5、《变电站工程施工质量检验及评定标准》6、《建筑地基处理技术规范》GJ79-917、《砌筑砂浆配合比设计规程》JGJ98-20008、我司现有的技术力量,其他类似工程的施工经验以及我司编制的有关先进施工工艺,适用于本工程的施工技术和施工管理办法。三、材料要求:1.石料应符合设计规定的类别和强度,石质应均匀,不易风化,无裂纹;石料强度、试件...
