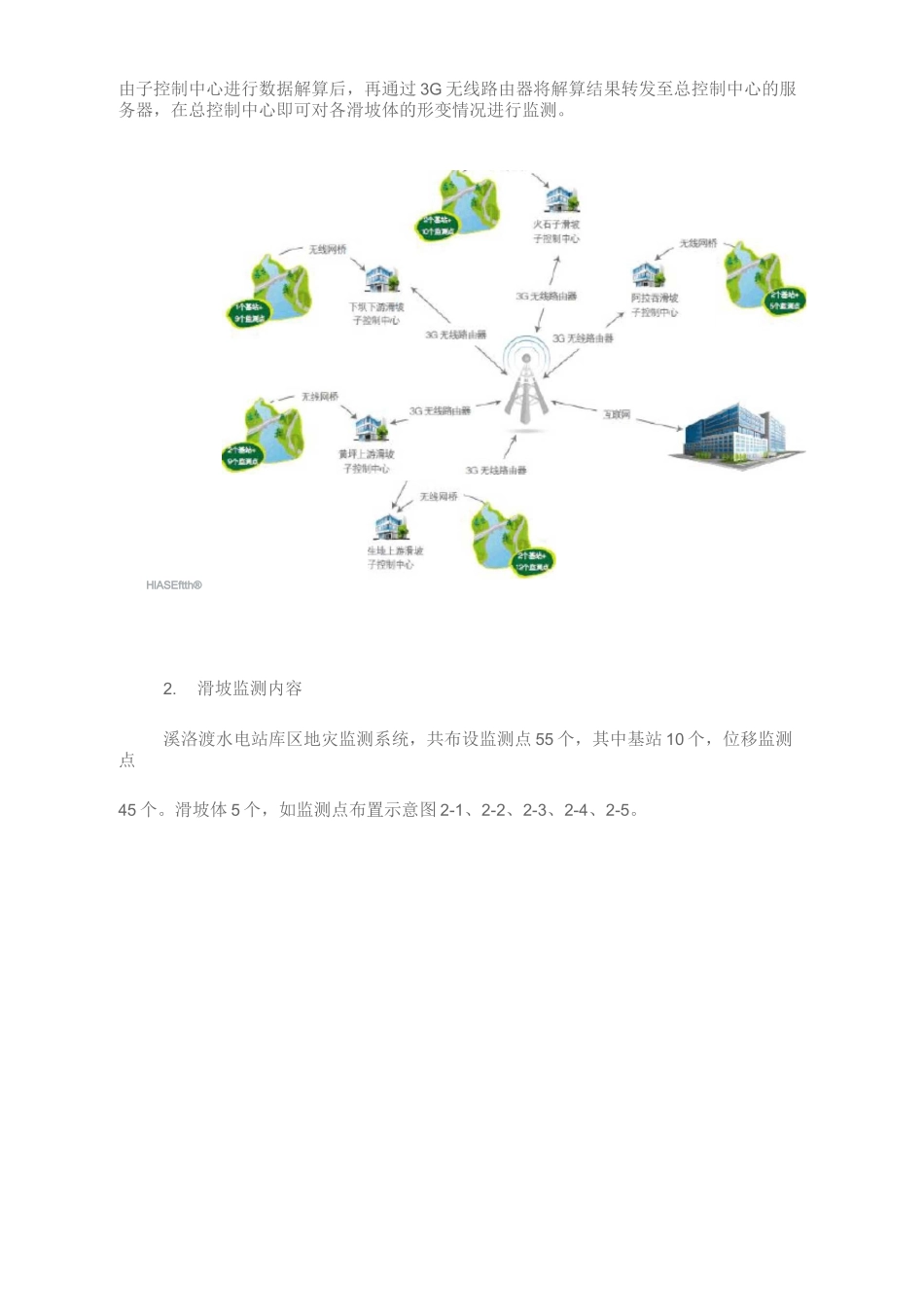

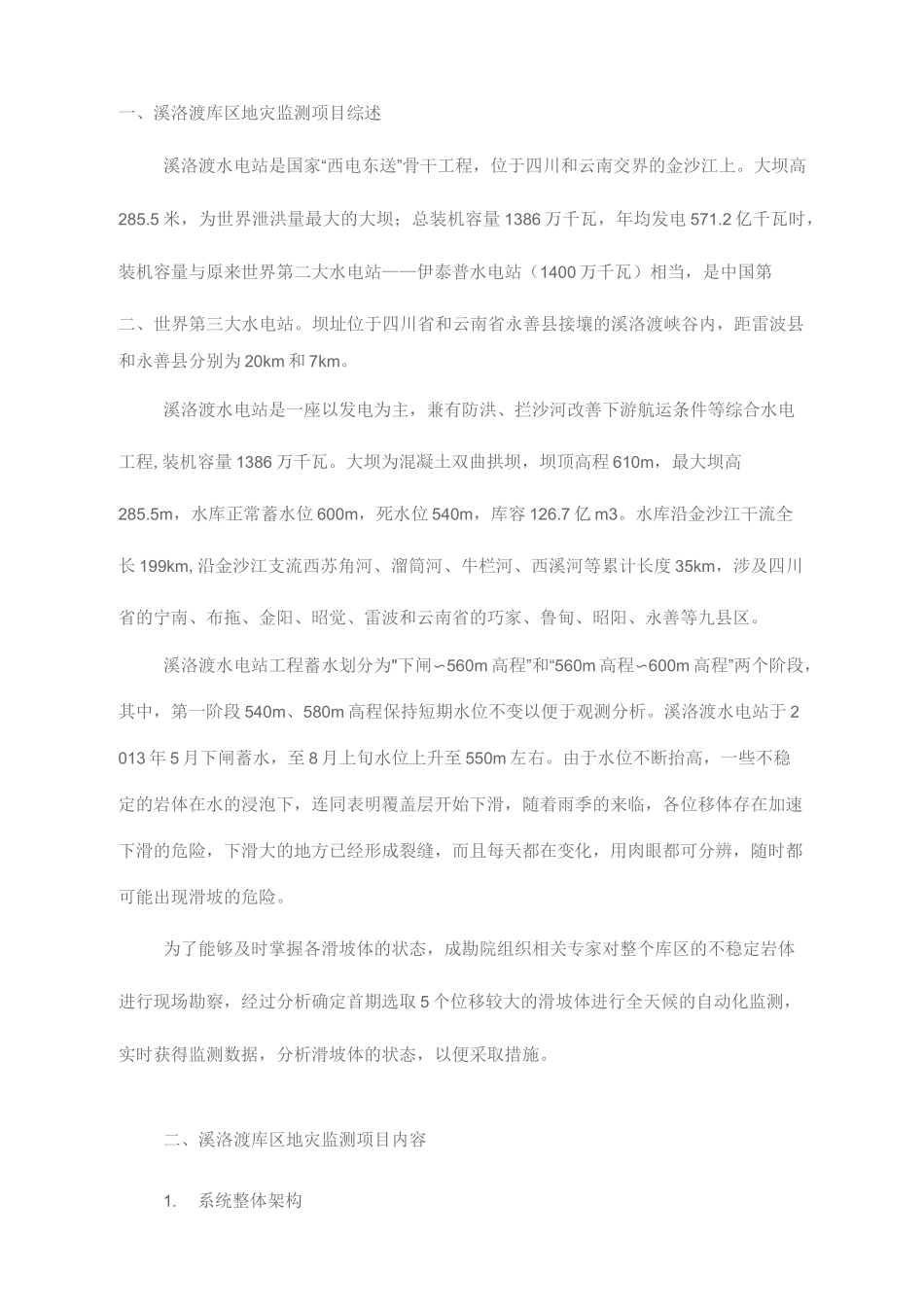

一、溪洛渡库区地灾监测项目综述溪洛渡水电站是国家“西电东送”骨干工程,位于四川和云南交界的金沙江上。大坝高285.5 米,为世界泄洪量最大的大坝;总装机容量 1386 万千瓦,年均发电 571.2 亿千瓦时,装机容量与原来世界第二大水电站——伊泰普水电站(1400 万千瓦)相当,是中国第二、世界第三大水电站。坝址位于四川省和云南省永善县接壤的溪洛渡峡谷内,距雷波县和永善县分别为 20km 和 7km。溪洛渡水电站是一座以发电为主,兼有防洪、拦沙河改善下游航运条件等综合水电工程,装机容量 1386 万千瓦。大坝为混凝土双曲拱坝,坝顶高程 610m,最大坝高285.5m,水库正常蓄水位 600m,死水位 540m,库容 126.7 亿 m3。水库沿金沙江干流全长 199km,沿金沙江支流西苏角河、溜筒河、牛栏河、西溪河等累计长度 35km,涉及四川省的宁南、布拖、金阳、昭觉、雷波和云南省的巧家、鲁甸、昭阳、永善等九县区。溪洛渡水电站工程蓄水划分为"下闸〜560m 高程”和“560m 高程〜600m 高程”两个阶段,其中,第一阶段 540m、580m 高程保持短期水位不变以便于观测分析。溪洛渡水电站于 2013 年 5 月下闸蓄水,至 8 月上旬水位上升至 550m 左右。由于水位不断抬高,一些不稳定的岩体在水的浸泡下,连同表明覆盖层开始下滑,随着雨季的来临,各位移体存在加速下滑的危险,下滑大的地方已经形成裂缝,而且每天都在变化,用肉眼都可分辨,随时都可能出现滑坡的危险。为了能够及时掌握各滑坡体的状态,成勘院组织相关专家对整个库区的不稳定岩体进行现场勘察,经过分析确定首期选取 5 个位移较大的滑坡体进行全天候的自动化监测,实时获得监测数据,分析滑坡体的状态,以便采取措施。二、溪洛渡库区地灾监测项目内容1.系统整体架构如图 1 所示,各个滑坡体的观测点原始数据,通过无线网桥传输至滑坡体子控制中心;由子控制中心进行数据解算后,再通过 3G 无线路由器将解算结果转发至总控制中心的服务器,在总控制中心即可对各滑坡体的形变情况进行监测。HlASEftth®2.滑坡监测内容溪洛渡水电站库区地灾监测系统,共布设监测点 55 个,其中基站 10 个,位移监测点45 个。滑坡体 5 个,如监测点布置示意图 2-1、2-2、2-3、2-4、2-5。三、溪洛渡库区地灾监测系统监测成果GNSS 监测系统中,解算软件实时解算出高精度坐标数据,通过分析软件输出各种监测结果。包括:数据输出、图表输出、报警信息输出、报表输出、矢量地图输...
