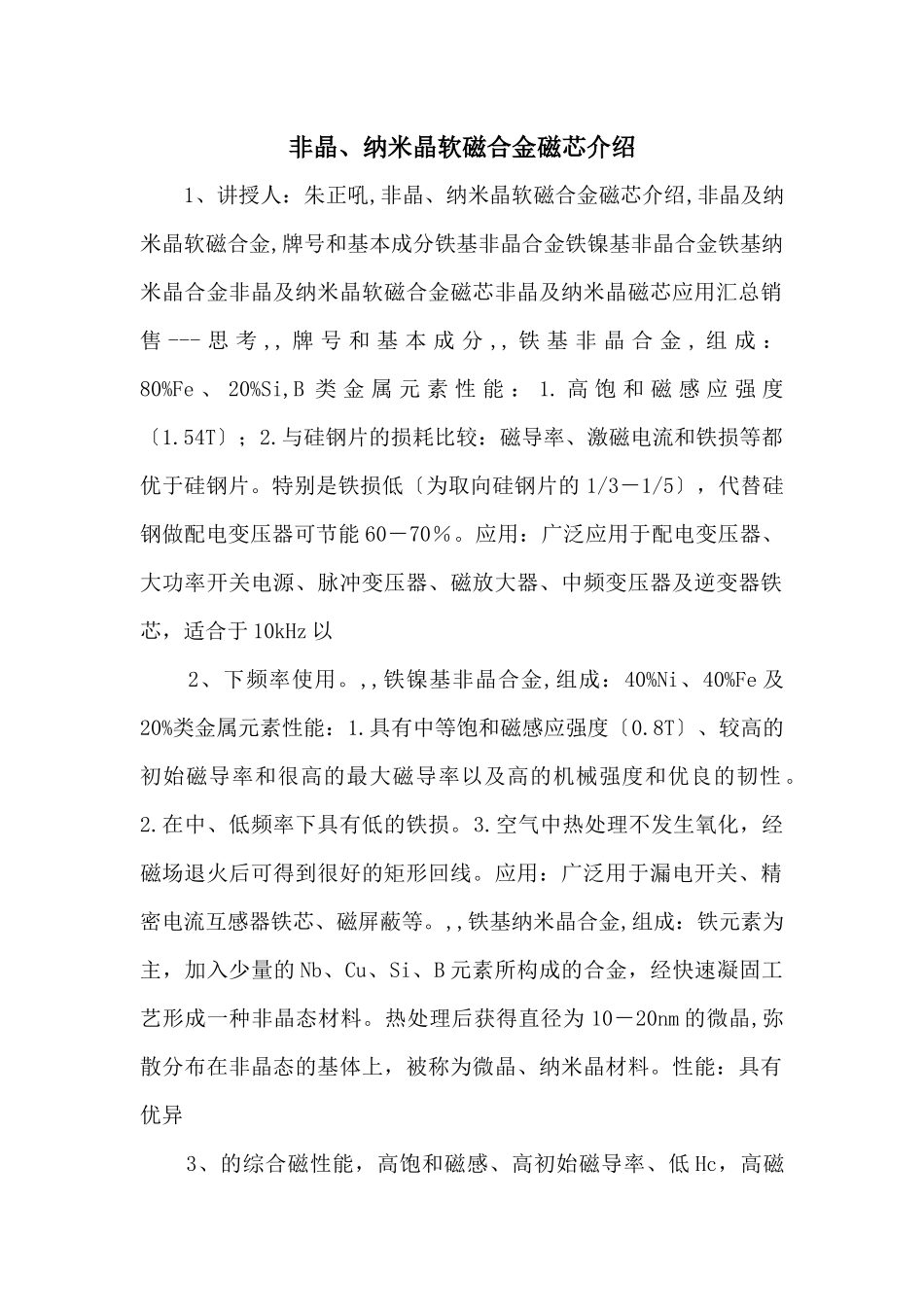

非晶、纳米晶软磁合金磁芯介绍 1、讲授人:朱正吼,非晶、纳米晶软磁合金磁芯介绍,非晶及纳米晶软磁合金,牌号和基本成分铁基非晶合金铁镍基非晶合金铁基纳米晶合金非晶及纳米晶软磁合金磁芯非晶及纳米晶磁芯应用汇总销售 --- 思 考 ,, 牌 号 和 基 本 成 分 ,, 铁 基 非 晶 合 金 , 组 成 :80%Fe 、 20%Si,B 类 金 属 元 素 性 能 : 1. 高 饱 和 磁 感 应 强 度〔1.54T〕;2.与硅钢片的损耗比较:磁导率、激磁电流和铁损等都优于硅钢片。特别是铁损低〔为取向硅钢片的 1/3-1/5〕,代替硅钢做配电变压器可节能 60-70%。应用:广泛应用于配电变压器、大功率开关电源、脉冲变压器、磁放大器、中频变压器及逆变器铁芯,适合于 10kHz 以 2、下频率使用。,,铁镍基非晶合金,组成:40%Ni、40%Fe 及20%类金属元素性能:1.具有中等饱和磁感应强度〔0.8T〕、较高的初始磁导率和很高的最大磁导率以及高的机械强度和优良的韧性 。2.在中、低频率下具有低的铁损。3.空气中热处理不发生氧化,经磁场退火后可得到很好的矩形回线。应用:广泛用于漏电开关、精密电流互感器铁芯、磁屏蔽等。,,铁基纳米晶合金,组成:铁元素为主,加入少量的 Nb、Cu、Si、B 元素所构成的合金,经快速凝固工艺形成一种非晶态材料。热处理后获得直径为 10-20nm 的微晶,弥散分布在非晶态的基体上,被称为微晶、纳米晶材料。性能:具有优异 3、的综合磁性能,高饱和磁感、高初始磁导率、低 Hc,高磁感下的高频损耗低,电阻率比坡莫合金高。经纵向或横向磁场处理,可得到高 Br 或低 Br 值。是目前市场上综合性能最好的材料。应用:广泛应用于大功率开关电源、逆变电源、磁放大器、高频变压器、高频变换器、高频扼流圈铁芯、电流互感器铁芯、漏电疼惜开关、共模电感铁芯。,,非晶及纳米晶软磁合金磁芯,磁放大器磁芯滤波电感磁芯高频大功率磁芯恒电感磁芯电流互感器磁芯实例 1:磁芯在开关电源中使用实例 2:非晶磁芯在 LED 灯具上应用,,磁放大器磁芯,什么是磁放大器性能特点应用范围计算机 ATX 电源和通讯开关电源,,性能特点,,应用范围 4、,磁放大器能使开关电源得到精确的把握,从而提高了其稳定性。,计算机 ATX 电源〔内部〕,朗讯 51.8V-15A 通信开关电源〔内部〕,,滤波电感磁芯,电感的滤波作用 XL=ωL 电感对沟通电是有阻碍作用的:在沟通电频率确定的状况下,电感量越大,对沟通电的阻碍力量越大。在电感量...
