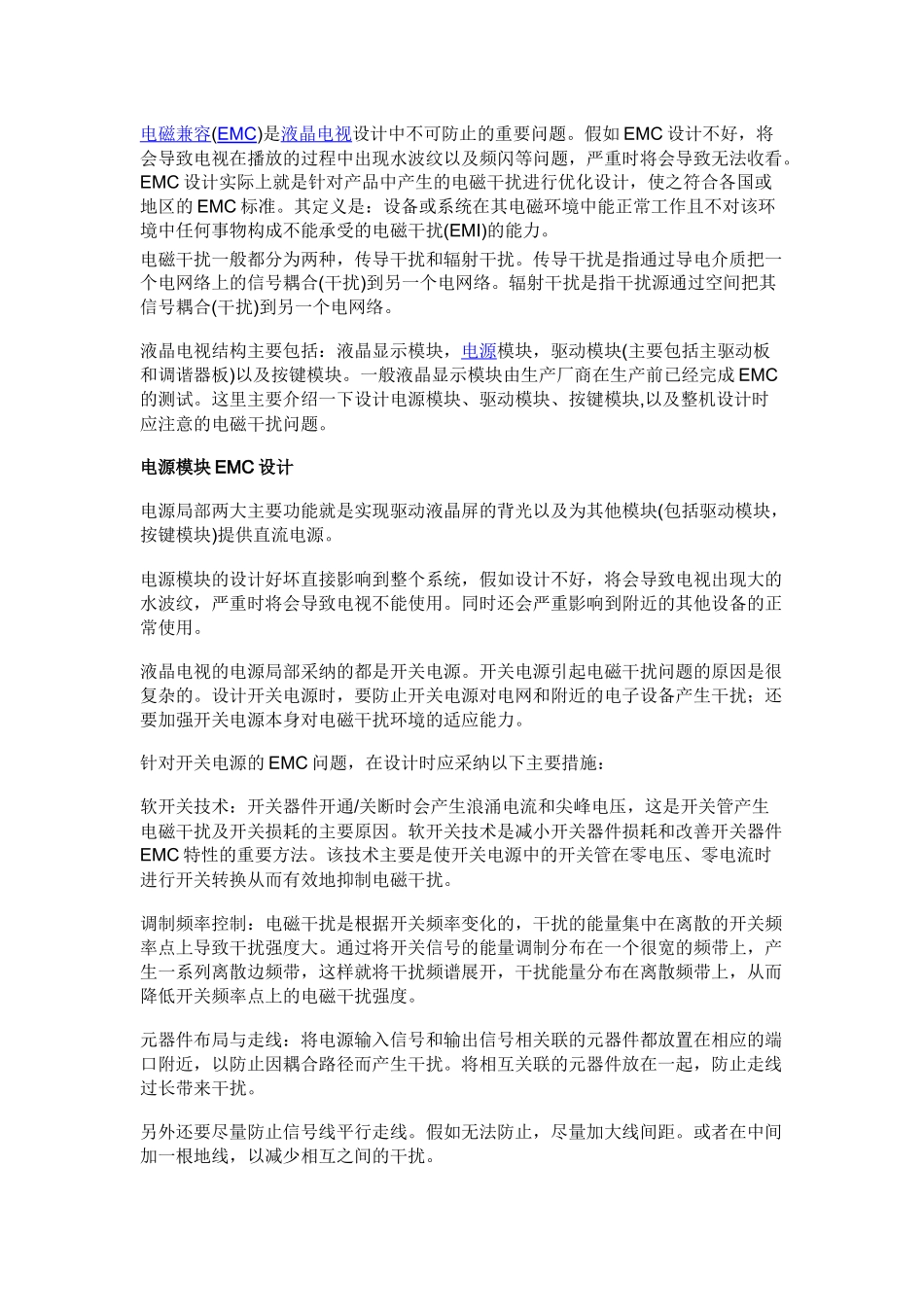

面向液晶电视的电磁兼容设计技术综述

电磁兼容(EMC)是液晶电视设计中不可防止的重要问题。假如 EMC 设计不好，将会导致电视在播放的过程中出现水波纹以及频闪等问题，严重时将会导致无法收看。EMC 设计实际上就是针对产品中产生的电磁干扰进行优化设计，使之符合各国或地区的 EMC 标准。其定义是：设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁干扰(EMI)的能力。 电磁干扰一般都分为两种，传导干扰和辐射干扰。传导干扰是指通过导电介质把一个电网络上的信号耦合(干扰)到另一个电网络。辐射干扰是指干扰源通过空间把其信号耦合(干扰)到另一个电网络。 液晶电视结构主要包括：液晶显示模块，电源模块，驱动模块(主要包括主驱动板和调谐器板)以及按键模块。一般液晶显示模块由生产厂商在生产前已经完成 EMC的测试。这里主要介绍一下设计电源模块、驱动模块、按键模块,以及整机设计时应注意的电磁干扰问题。 电源模块 EMC 设计 电源局部两大主要功能就是实现驱动液晶屏的背光以及为其他模块(包括驱动模块，按键模块)提供直流电源。 电源模块的设计好坏直接影响到整个系统，假如设计不好，将会导致电视出现大的水波纹，严重时将会导致电视不能使用。同时还会严重影响到附近的其他设备的正常使用。 液晶电视的电源局部采纳的都是开关电源。开关电源引起电磁干扰问题的原因是很复杂的。设计开关电源时，要防止开关电源对电网和附近的电子设备产生干扰；还要加强开关电源本身对电磁干扰环境的适应能力。 针对开关电源的 EMC 问题，在设计时应采纳以下主要措施： 软开关技术：开关器件开通/关断时会产生浪涌电流和尖峰电压，这是开关管产生电磁干扰及开关损耗的主要原因。软开关技术是减小开关器件损耗和改善开关器件EMC 特性的重要方法。该技术主要是使开关电源中的开关管在零电压、零电流时进行开关转换从而有效地抑制电磁干扰。 调制频率控制：电磁干扰是根据开关频率变化的，干扰的能量集中在离散的开关频率点上导致干扰强度大。通过将开关信号的能量调制分布在一个很宽的频带上，产生一系列离散边频带，这样就将干扰频谱展开，干扰能量分布在离散频带上，从而降低开关频率点上的电磁干扰强度。 元器件布局与走线：将电源输入信号和输出信号相关联的元器件都放置在相应的端口附近，以防止因耦合路径而产生干扰。将相互关联的元器件放在一起，防止走线过长带来干扰。 另外还要尽量防止信号线平行走线。假如无法防止，尽量加大线间距。...
