高压开关柜安装使用说明书

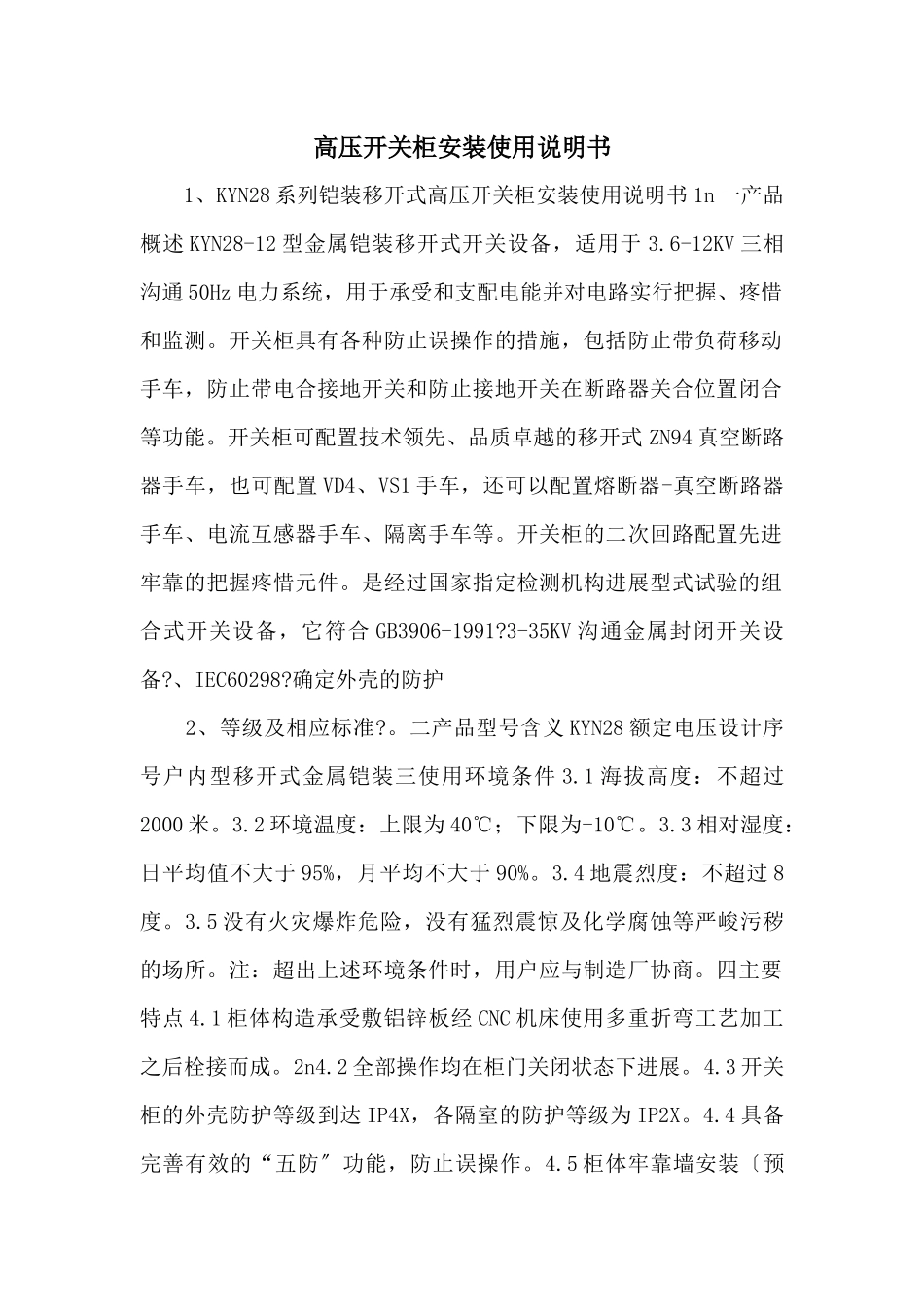

高压开关柜安装使用说明书_第1页
1/9

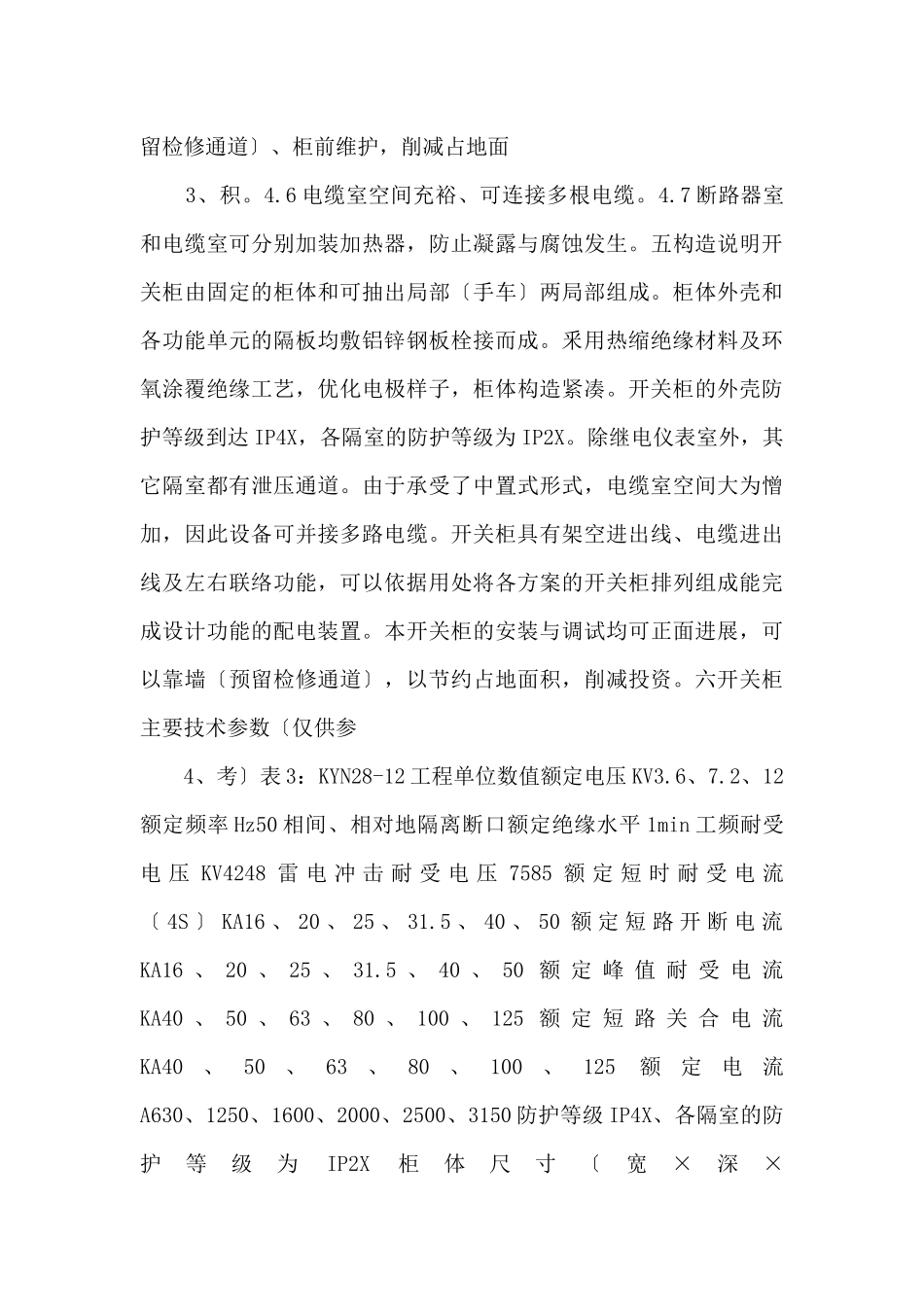

高压开关柜安装使用说明书_第2页
2/9

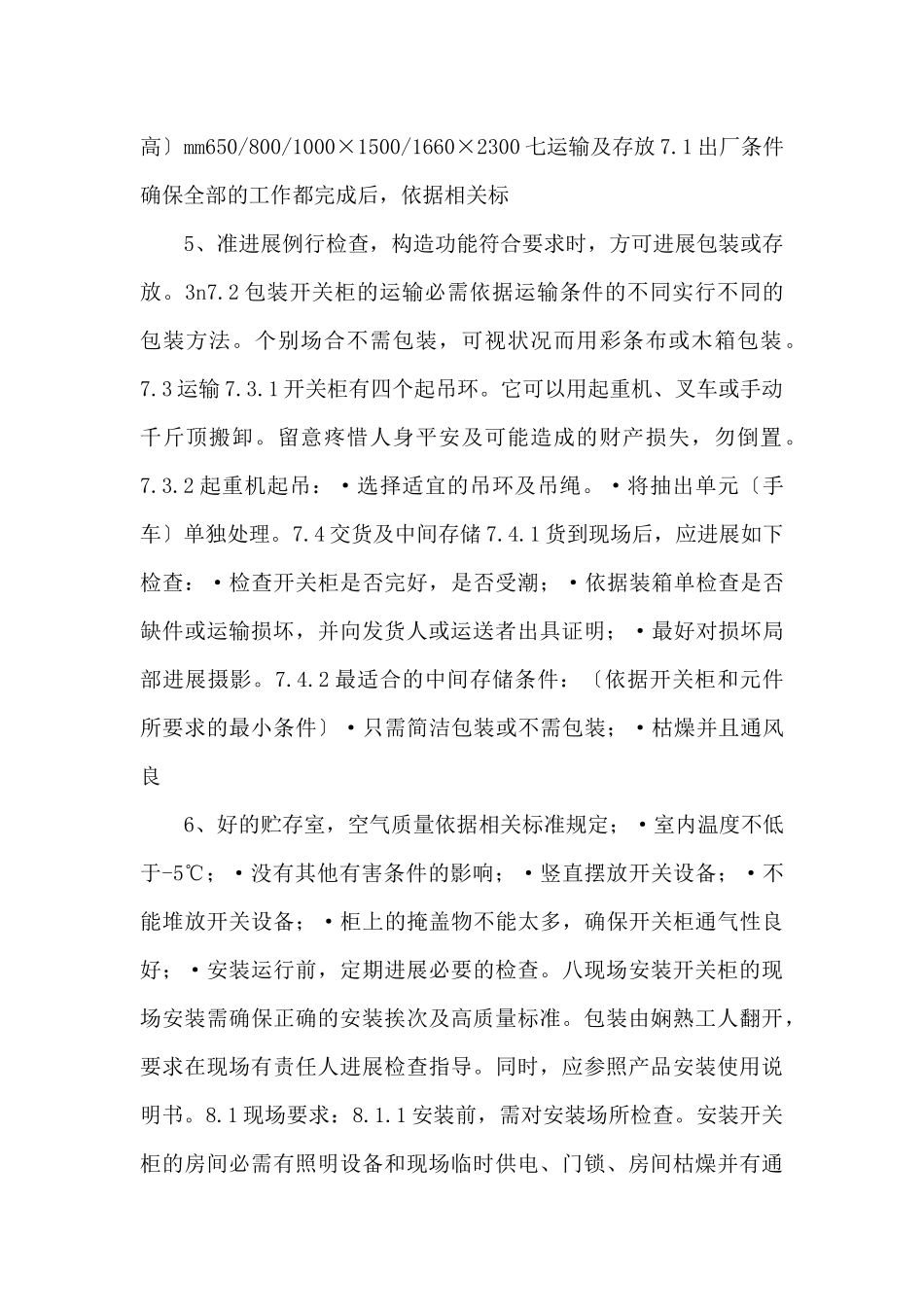

高压开关柜安装使用说明书_第3页
3/9
高压开关柜安装使用说明书 1、KYN28 系列铠装移开式高压开关柜安装使用说明书 1n 一产品概述 KYN28-12 型金属铠装移开式开关设备,适用于 3.6-12KV 三相沟通 50Hz 电力系统,用于承受和支配电能并对电路实行把握、疼惜和监测。开关柜具有各种防止误操作的措施,包括防止带负荷移动手车,防止带电合接地开关和防止接地开关在断路器关合位置闭合等功能。开关柜可配置技术领先、品质卓越的移开式 ZN94 真空断路器手车,也可配置 VD4、VS1 手车,还可以配置熔断器-真空断路器手车、电流互感器手车、隔离手车等。开关柜的二次回路配置先进牢靠的把握疼惜元件。是经过国家指定检测机构进展型式试验的组合式开关设备,它符合 GB3906-1991?3-35KV 沟通金属封闭开关设备?、IEC60298?确定外壳的防护 2、等级及相应标准?。二产品型号含义 KYN28 额定电压设计序号户内型移开式金属铠装三使用环境条件 3.1 海拔高度:不超过2000 米。3.2 环境温度:上限为 40℃;下限为-10℃。3.3 相对湿度:日平均值不大于 95%,月平均不大于 90%。3.4 地震烈度:不超过 8度。3.5 没有火灾爆炸危险,没有猛烈震惊及化学腐蚀等严峻污秽的场所。注:超出上述环境条件时,用户应与制造厂协商。四主要特点 4.1 柜体构造承受敷铝锌板经 CNC 机床使用多重折弯工艺加工之后栓接而成。2n4.2 全部操作均在柜门关闭状态下进展。4.3 开关柜的外壳防护等级到达 IP4X,各隔室的防护等级为 IP2X。4.4 具备完善有效的“五防〞功能,防止误操作。4.5 柜体牢靠墙安装〔预留检修通道〕、柜前维护,削减占地面 3、积。4.6 电缆室空间充裕、可连接多根电缆。4.7 断路器室和电缆室可分别加装加热器,防止凝露与腐蚀发生。五构造说明开关柜由固定的柜体和可抽出局部〔手车〕两局部组成。柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成。釆用热缩绝缘材料及环氧涂覆绝缘工艺,优化电极样子,柜体构造紧凑。开关柜的外壳防护等级到达 IP4X,各隔室的防护等级为 IP2X。除继电仪表室外,其它隔室都有泄压通道。由于承受了中置式形式,电缆室空间大为憎加,因此设备可并接多路电缆。开关柜具有架空进出线、电缆进出线及左右联络功能,可以依据用处将各方案的开关柜排列组成能完成设计功能的配电装置。本开关柜的安装与调试均可正面进展,可以靠墙〔预留检修通道〕,以节约占地面积,削减投资。六开关柜主要技术参数〔仅供参 4、考〕表 3:KYN28-12 工程...
