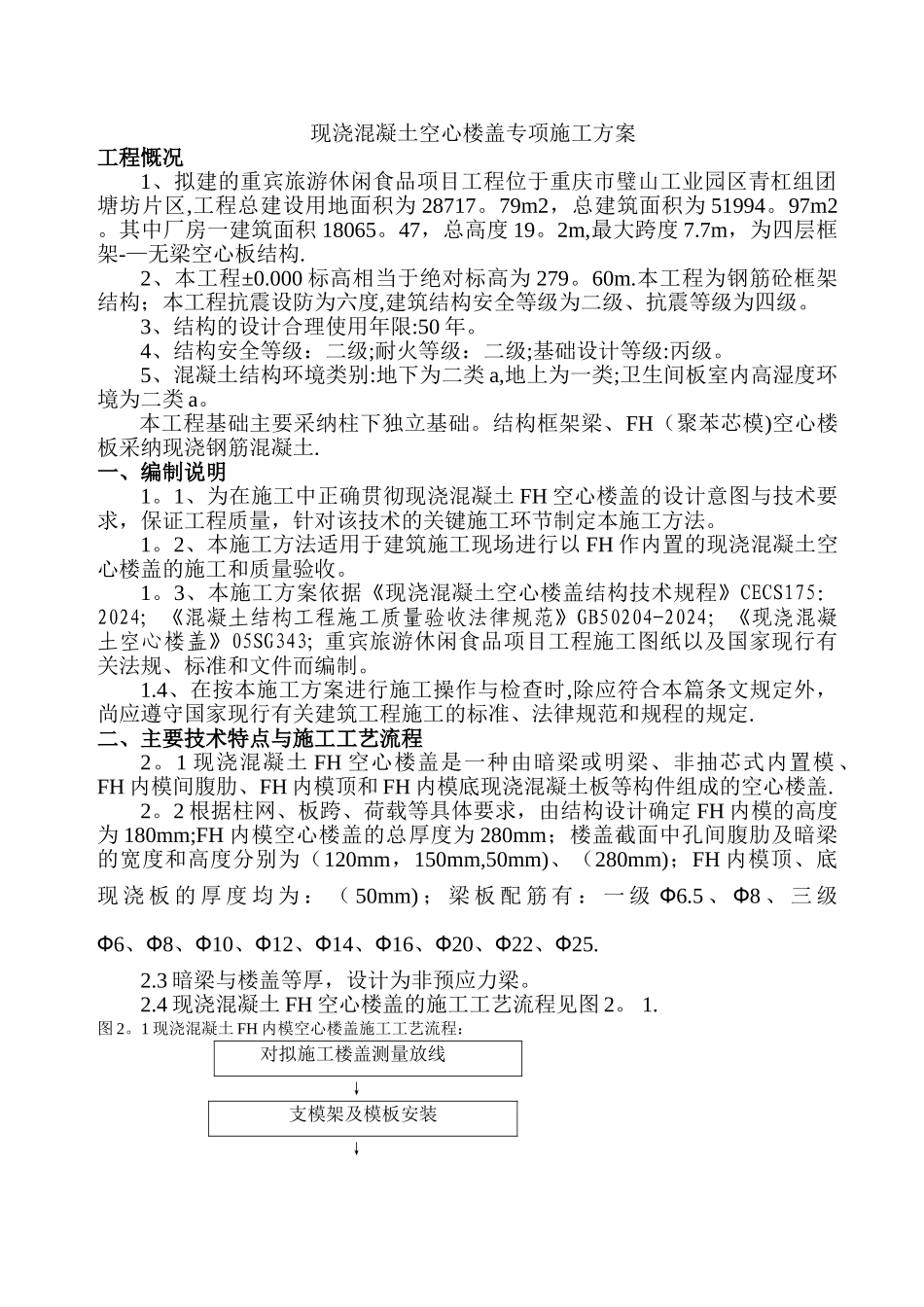

现浇混凝土空心楼盖专项施工方案工程慨况1、拟建的重宾旅游休闲食品项目工程位于重庆市璧山工业园区青杠组团塘坊片区,工程总建设用地面积为 28717。79m2,总建筑面积为 51994。97m2 。其中厂房一建筑面积 18065。47,总高度 19。2m,最大跨度 7.7m,为四层框架-—无梁空心板结构.2、本工程±0.000 标高相当于绝对标高为 279。60m.本工程为钢筋砼框架结构;本工程抗震设防为六度,建筑结构安全等级为二级、抗震等级为四级。3、结构的设计合理使用年限:50 年。4、结构安全等级:二级;耐火等级:二级;基础设计等级:丙级。5、混凝土结构环境类别:地下为二类 a,地上为一类;卫生间板室内高湿度环境为二类 a。本工程基础主要采纳柱下独立基础。结构框架梁、FH(聚苯芯模)空心楼板采纳现浇钢筋混凝土.一、编制说明1。1、为在施工中正确贯彻现浇混凝土 FH 空心楼盖的设计意图与技术要求,保证工程质量,针对该技术的关键施工环节制定本施工方法。1。2、本施工方法适用于建筑施工现场进行以 FH 作内置的现浇混凝土空心楼盖的施工和质量验收。1。3、本施工方案依据《现浇混凝土空心楼盖结构技术规程》CECS175:2024; 《混凝土结构工程施工质量验收法律规范》GB50204-2024;《现浇混凝土空心楼盖》05SG343; 重宾旅游休闲食品项目工程施工图纸以及国家现行有关法规、标准和文件而编制。1.4、在按本施工方案进行施工操作与检查时,除应符合本篇条文规定外,尚应遵守国家现行有关建筑工程施工的标准、法律规范和规程的规定.二、主要技术特点与施工工艺流程2。1 现浇混凝土 FH 空心楼盖是一种由暗梁或明梁、非抽芯式内置模 、FH 内模间腹肋、FH 内模顶和 FH 内模底现浇混凝土板等构件组成的空心楼盖.2。2 根据柱网、板跨、荷载等具体要求,由结构设计确定 FH 内模的高度为 180mm;FH 内模空心楼盖的总厚度为 280mm;楼盖截面中孔间腹肋及暗梁的宽度和高度分别为(120mm,150mm,50mm)、(280mm);FH 内模顶、底现 浇 板 的 厚 度 均 为 : ( 50mm) ; 梁 板 配 筋 有 : 一 级 Ф6.5 、 Ф8 、 三 级Ф6、Ф8、Ф10、Ф12、Ф14、Ф16、Ф20、Ф22、Ф25.2.3 暗梁与楼盖等厚,设计为非预应力梁。2.4 现浇混凝土 FH 空心楼盖的施工工艺流程见图 2。 1.图 2。1 现浇混凝土 FH 内模空心楼盖施工工艺流程: 对拟施工楼盖测量放线↓支模架及模板安装↓在模板上对框架梁、内模、预留预埋设施等作定位构...
