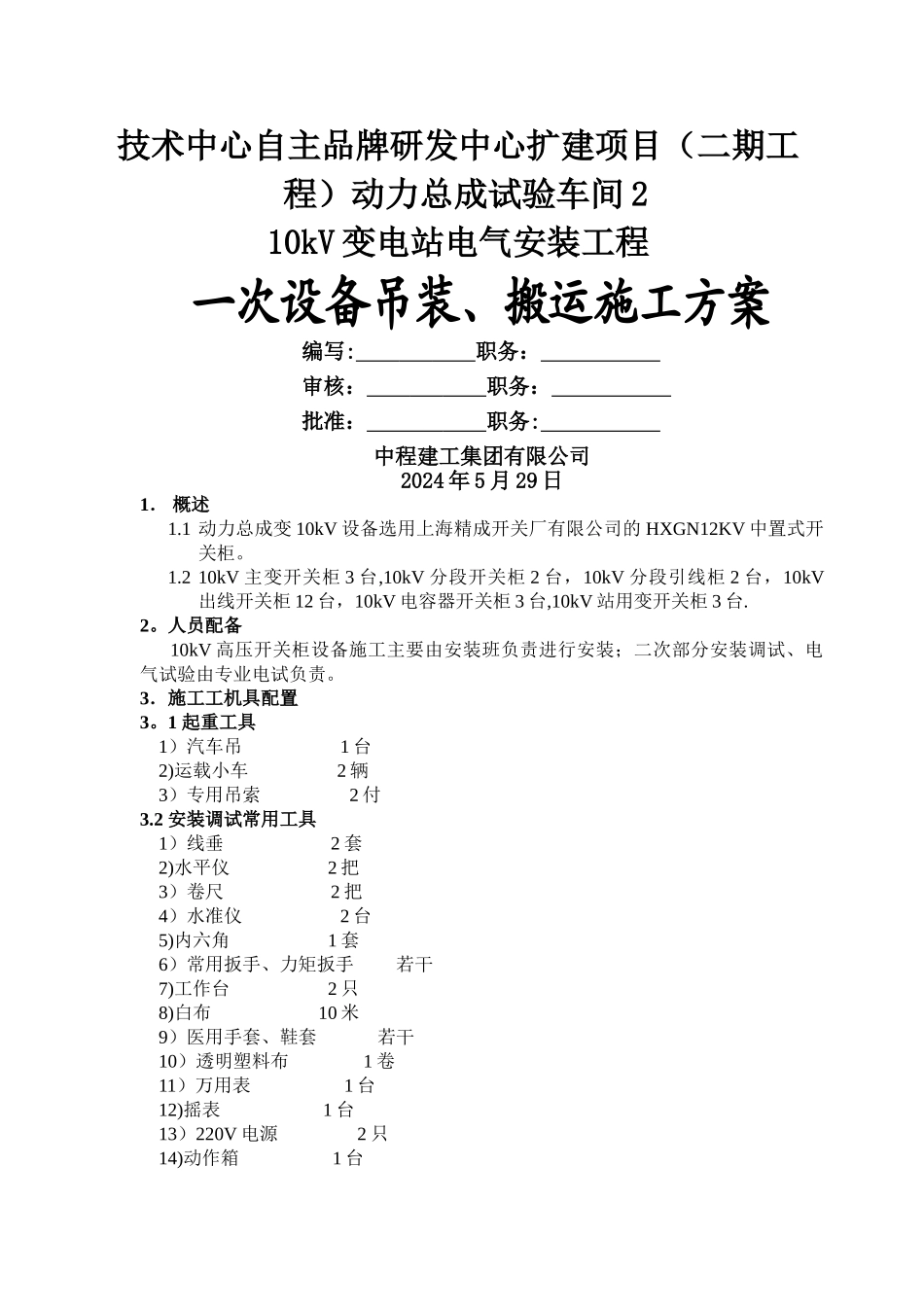

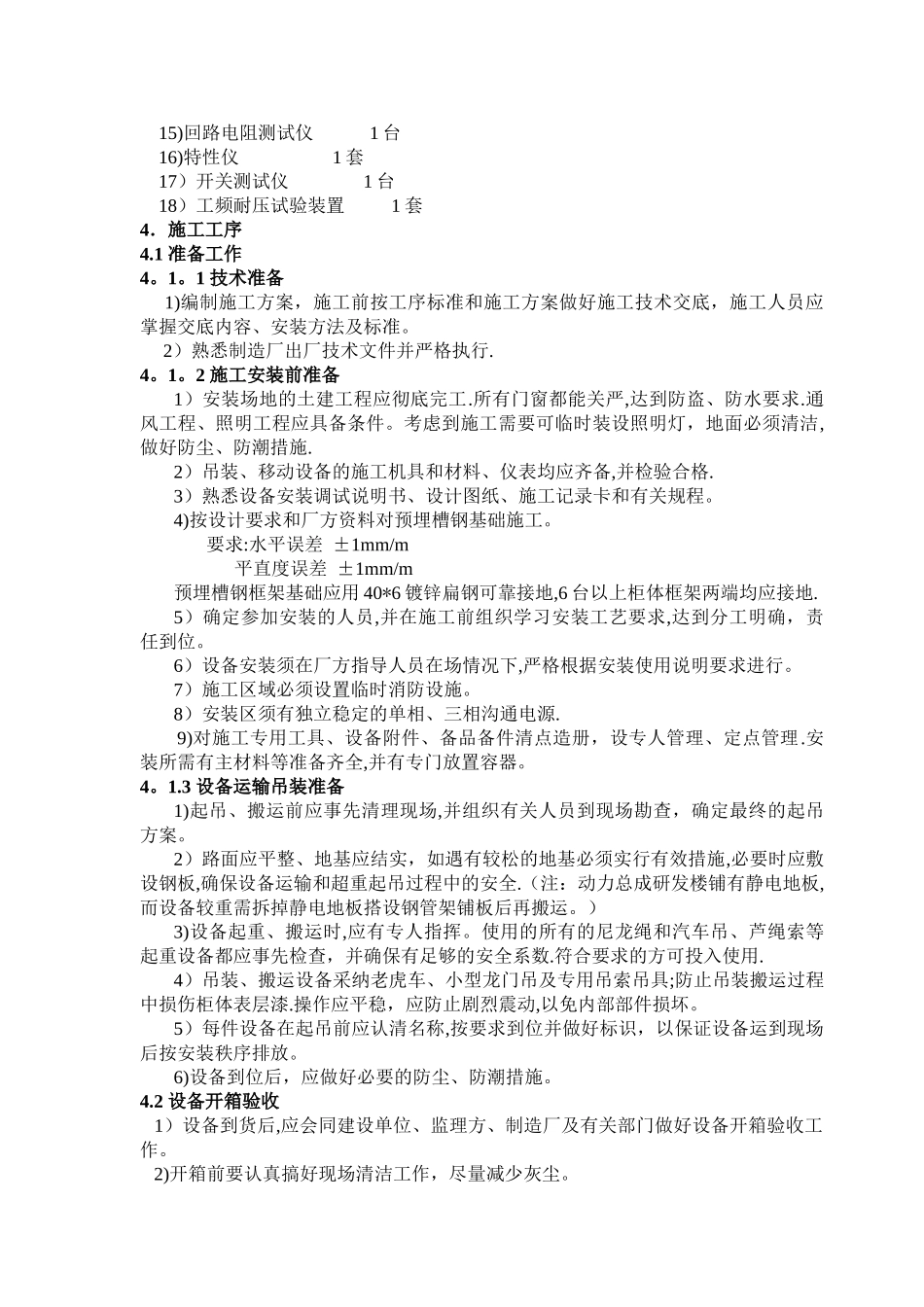

技术中心自主品牌研发中心扩建项目（二期工程）动力总成试验车间 2 10kV 变电站电气安装工程一次设备吊装、搬运施工方案编写: 职务： 审核： 职务： 批准： 职务: 中程建工集团有限公司2024 年 5 月 29 日1． 概述1.1 动力总成变 10kV 设备选用上海精成开关厂有限公司的 HXGN12KV 中置式开关柜。1.2 10kV 主变开关柜 3 台,10kV 分段开关柜 2 台，10kV 分段引线柜 2 台，10kV出线开关柜 12 台，10kV 电容器开关柜 3 台,10kV 站用变开关柜 3 台.2。人员配备 10kV 高压开关柜设备施工主要由安装班负责进行安装；二次部分安装调试、电气试验由专业电试负责。3．施工工机具配置3。1 起重工具 1）汽车吊 1 台 2)运载小车 2 辆 3）专用吊索 2 付3.2 安装调试常用工具 1）线垂 2 套 2)水平仪 2 把 3）卷尺 2 把 4）水准仪 2 台 5)内六角 1 套 6）常用扳手、力矩扳手 若干 7)工作台 2 只 8)白布 10 米 9）医用手套、鞋套 若干 10）透明塑料布 1 卷 11）万用表 1 台 12)摇表 1 台 13）220V 电源 2 只 14)动作箱 1 台 15)回路电阻测试仪 1 台 16)特性仪 1 套 17）开关测试仪 1 台 18）工频耐压试验装置 1 套4．施工工序4.1 准备工作4。1。1 技术准备 1)编制施工方案，施工前按工序标准和施工方案做好施工技术交底，施工人员应掌握交底内容、安装方法及标准。 2）熟悉制造厂出厂技术文件并严格执行.4。1。2 施工安装前准备1）安装场地的土建工程应彻底完工.所有门窗都能关严,达到防盗、防水要求.通风工程、照明工程应具备条件。考虑到施工需要可临时装设照明灯，地面必须清洁,做好防尘、防潮措施.2）吊装、移动设备的施工机具和材料、仪表均应齐备,并检验合格.3）熟悉设备安装调试说明书、设计图纸、施工记录卡和有关规程。4)按设计要求和厂方资料对预埋槽钢基础施工。 要求:水平误差 ±1mm/m 平直度误差 ±1mm/m预埋槽钢框架基础应用 40*6 镀锌扁钢可靠接地,6 台以上柜体框架两端均应接地.5）确定参加安装的人员,并在施工前组织学习安装工艺要求,达到分工明确，责任到位。6）设备安装须在厂方指导人员在场情况下,严格根据安装使用说明要求进行。7）施工区域必须设置临时消防设施。8）安装区须有独立稳定的单相、三相沟通电源.9)对施工专用工具、设备附件、备品备件清点造册，设专人管理、定点管理.安装所需有主材料等准备齐全,并有专门...
