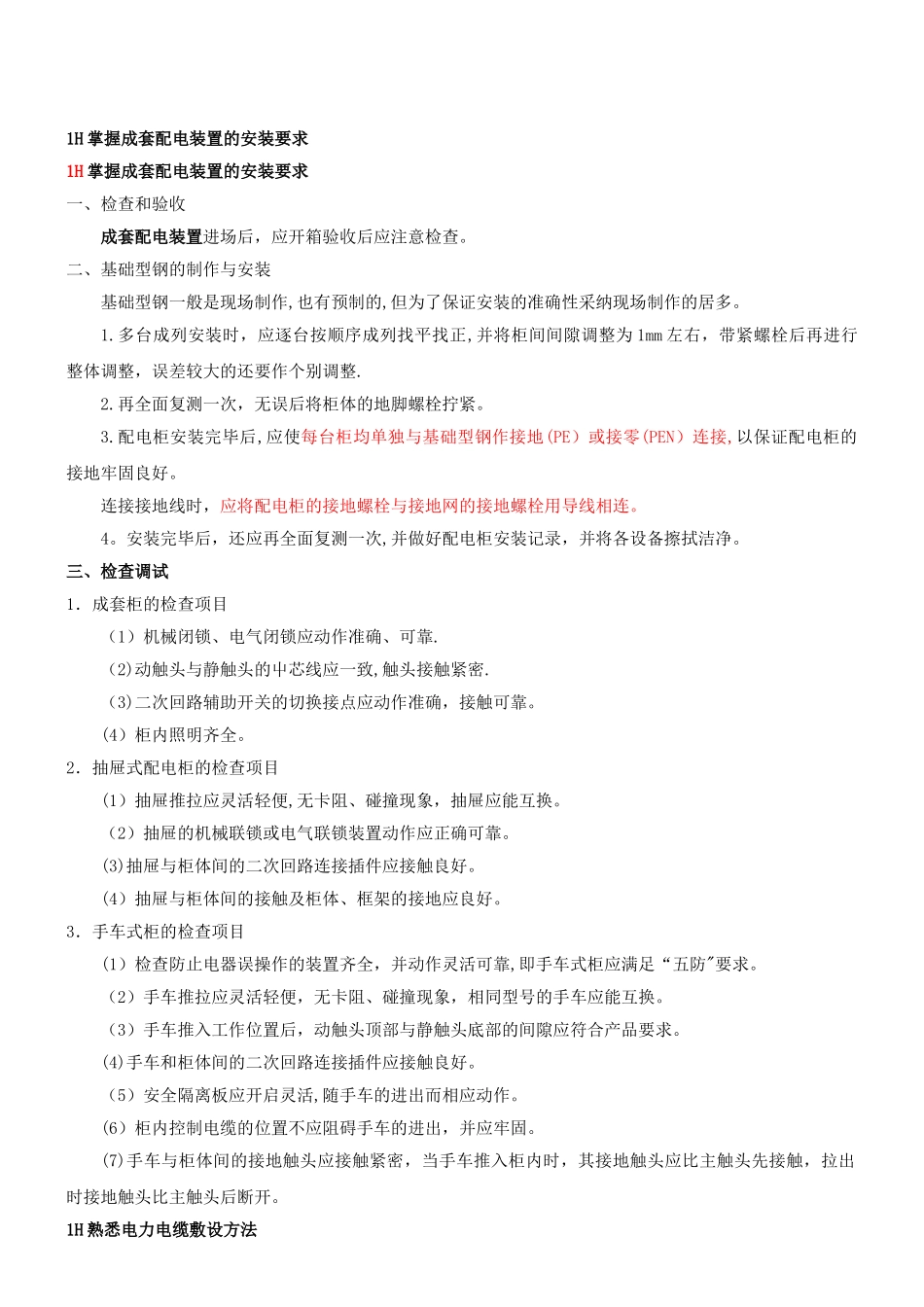

1H 掌握成套配电装置的安装要求1H 掌握成套配电装置的安装要求一、检查和验收成套配电装置进场后，应开箱验收后应注意检查。二、基础型钢的制作与安装基础型钢一般是现场制作,也有预制的,但为了保证安装的准确性采纳现场制作的居多。1.多台成列安装时，应逐台按顺序成列找平找正,并将柜间间隙调整为 1mm 左右，带紧螺栓后再进行整体调整，误差较大的还要作个别调整.2.再全面复测一次，无误后将柜体的地脚螺栓拧紧。3.配电柜安装完毕后,应使每台柜均单独与基础型钢作接地(PE）或接零(PEN）连接,以保证配电柜的接地牢固良好。连接接地线时，应将配电柜的接地螺栓与接地网的接地螺栓用导线相连。4。安装完毕后，还应再全面复测一次,并做好配电柜安装记录，并将各设备擦拭洁净。三、检查调试1．成套柜的检查项目（1）机械闭锁、电气闭锁应动作准确、可靠.（2)动触头与静触头的屮芯线应一致,触头接触紧密.（3)二次回路辅助开关的切换接点应动作准确，接触可靠。(4）柜内照明齐全。2．抽屉式配电柜的检查项目(1）抽屉推拉应灵活轻便,无卡阻、碰撞现象，抽屉应能互换。（2）抽屉的机械联锁或电气联锁装置动作应正确可靠。(3)抽屉与柜体间的二次回路连接插件应接触良好。(4）抽屉与柜体间的接触及柜体、框架的接地应良好。3．手车式柜的检查项目(1）检查防止电器误操作的装置齐全，并动作灵活可靠,即手车式柜应满足“五防"要求。（2）手车推拉应灵活轻便，无卡阻、碰撞现象，相同型号的手车应能互换。（3）手车推入工作位置后，动触头顶部与静触头底部的间隙应符合产品要求。(4)手车和柜体间的二次回路连接插件应接触良好。（5）安全隔离板应开启灵活,随手车的进出而相应动作。(6）柜内控制电缆的位置不应阻碍手车的进出，并应牢固。(7)手车与柜体间的接地触头应接触紧密，当手车推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开。1H 熟悉电力电缆敷设方法一、电缆的选用与质检(一）电缆的分类1。电缆按其用途可分为电力电缆、装备用电线电缆和电信电缆等。2、电力电缆按其绝缘类型可分为油浸纸绝缘、塑料绝缘、橡皮绝缘、气体绝缘和新型缆等.3。在电气安装工程中,习惯上将电缆分为两大类,即电力电缆和控制电缆。通常把 35kV 及以下电压等级的称为中、低压电缆,而 110KV 及以上电压等级的电缆称为高压电缆。——常用的电力电缆为塑料绝缘电力电缆。(二)电力电缆的选用 -—型号、额定电压、导线截面、保护层塑料绝缘电力电...
