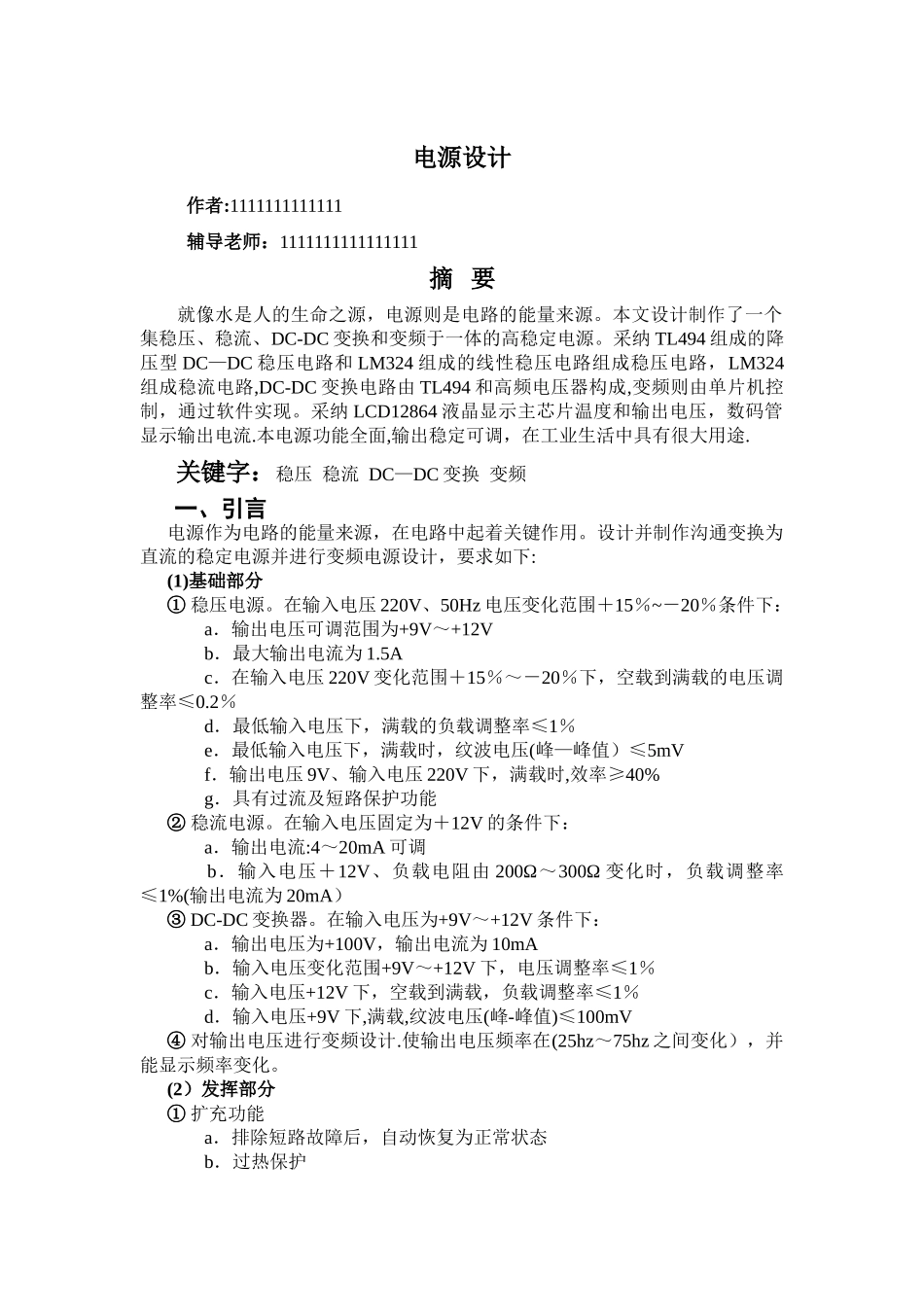

七、电源设计设计制作报告

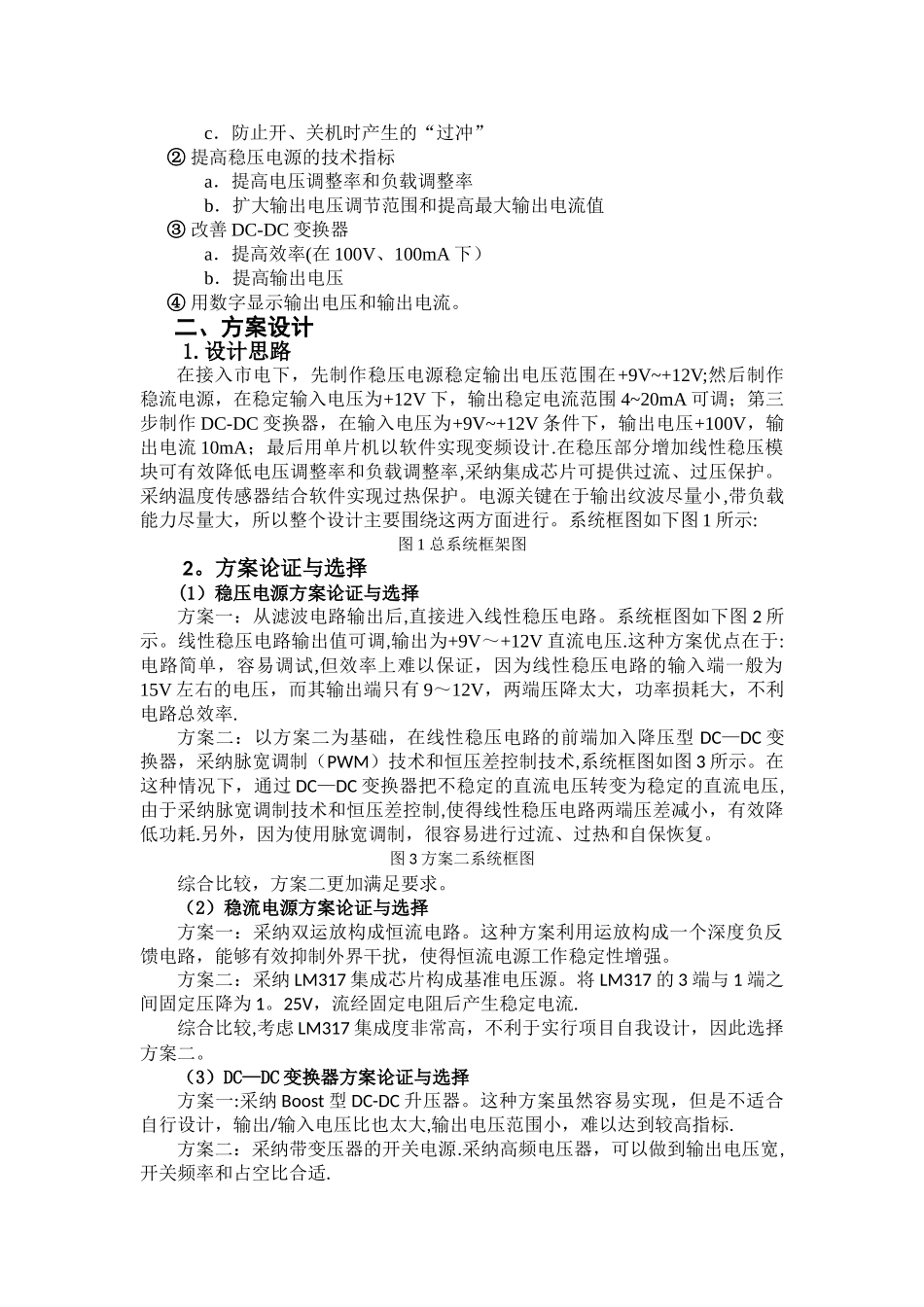

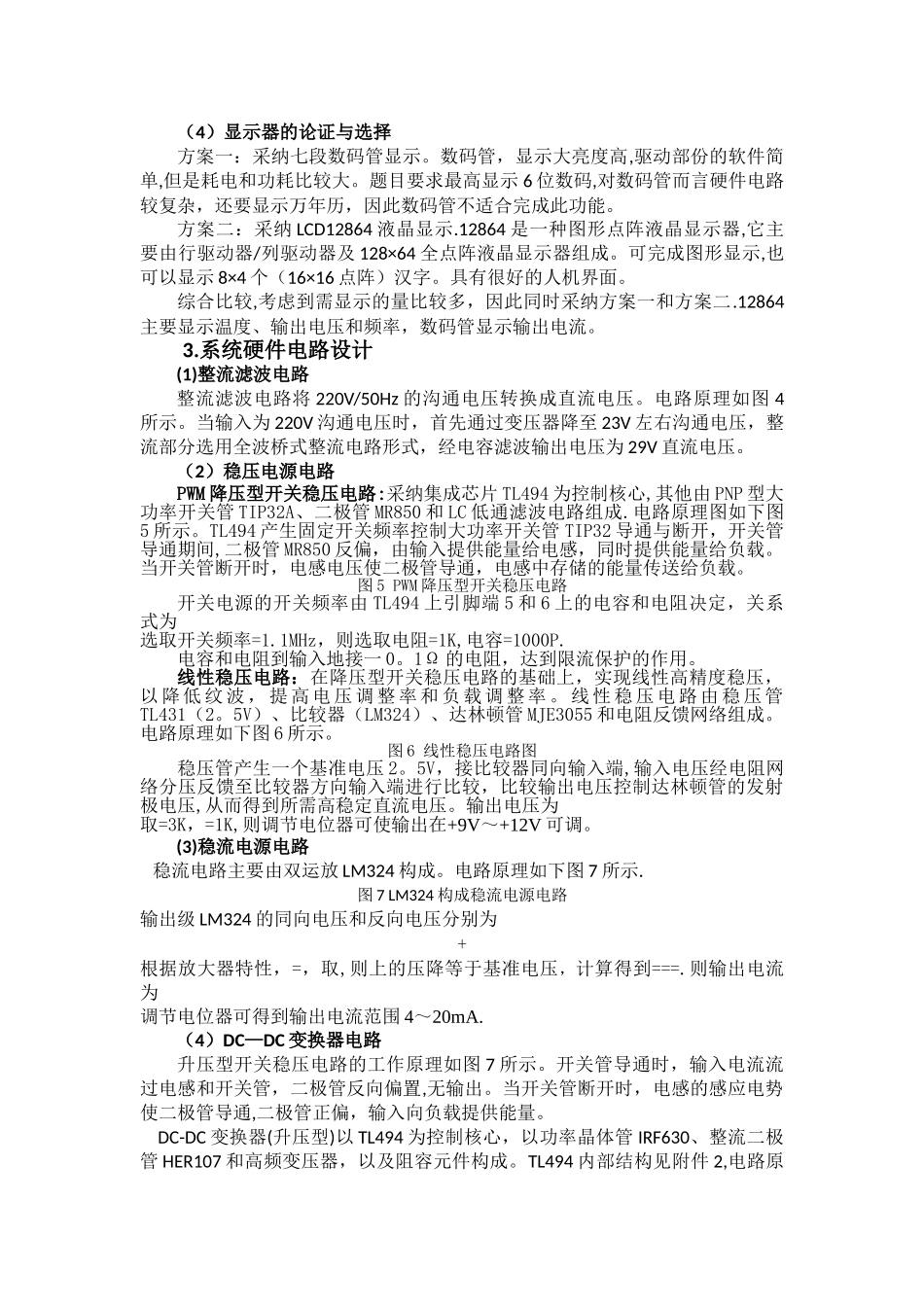

电源设计作者:1111111111111辅导老师：1111111111111111摘 要就像水是人的生命之源，电源则是电路的能量来源。本文设计制作了一个集稳压、稳流、DC-DC 变换和变频于一体的高稳定电源。采纳 TL494 组成的降压型 DC—DC 稳压电路和 LM324 组成的线性稳压电路组成稳压电路，LM324组成稳流电路,DC-DC 变换电路由 TL494 和高频电压器构成,变频则由单片机控制，通过软件实现。采纳 LCD12864 液晶显示主芯片温度和输出电压，数码管显示输出电流.本电源功能全面,输出稳定可调，在工业生活中具有很大用途.关键字：稳压 稳流 DC—DC 变换 变频一、引言电源作为电路的能量来源，在电路中起着关键作用。设计并制作沟通变换为直流的稳定电源并进行变频电源设计，要求如下:(1)基础部分① 稳压电源。在输入电压 220V、50Hz 电压变化范围＋15％~－20％条件下： a．输出电压可调范围为+9V～+12V b．最大输出电流为 1.5A c．在输入电压 220V 变化范围＋15％～－20％下，空载到满载的电压调整率≤0.2％ d．最低输入电压下，满载的负载调整率≤1％ e．最低输入电压下，满载时，纹波电压(峰—峰值）≤5mV f．输出电压 9V、输入电压 220V 下，满载时,效率≥40% g．具有过流及短路保护功能② 稳流电源。在输入电压固定为＋12V 的条件下： a．输出电流:4～20mA 可调 b．输入电压＋12V、负载电阻由 200Ω～300Ω 变化时，负载调整率≤1%(输出电流为 20mA）③ DC-DC 变换器。在输入电压为+9V～+12V 条件下： a．输出电压为+100V，输出电流为 10mA b．输入电压变化范围+9V～+12V 下，电压调整率≤1％ c．输入电压+12V 下，空载到满载，负载调整率≤1％ d．输入电压+9V 下,满载,纹波电压(峰-峰值)≤100mV ④ 对输出电压进行变频设计.使输出电压频率在(25hz～75hz 之间变化），并能显示频率变化。(2）发挥部分① 扩充功能 a．排除短路故障后，自动恢复为正常状态 b．过热保护 c．防止开、关机时产生的“过冲”② 提高稳压电源的技术指标 a．提高电压调整率和负载调整率 b．扩大输出电压调节范围和提高最大输出电流值③ 改善 DC-DC 变换器 a．提高效率(在 100V、100mA 下） b．提高输出电压④ 用数字显示输出电压和输出电流。二、方案设计1.设计思路在接入市电下，先制作稳压电源稳定输出电压范围在+9V~+12V;然后制作稳流电源，在稳定输入电压为+12V 下，输出稳定电流范围 4~20mA 可调；第三步制作 DC...
