万科施工图设计指导书(精)

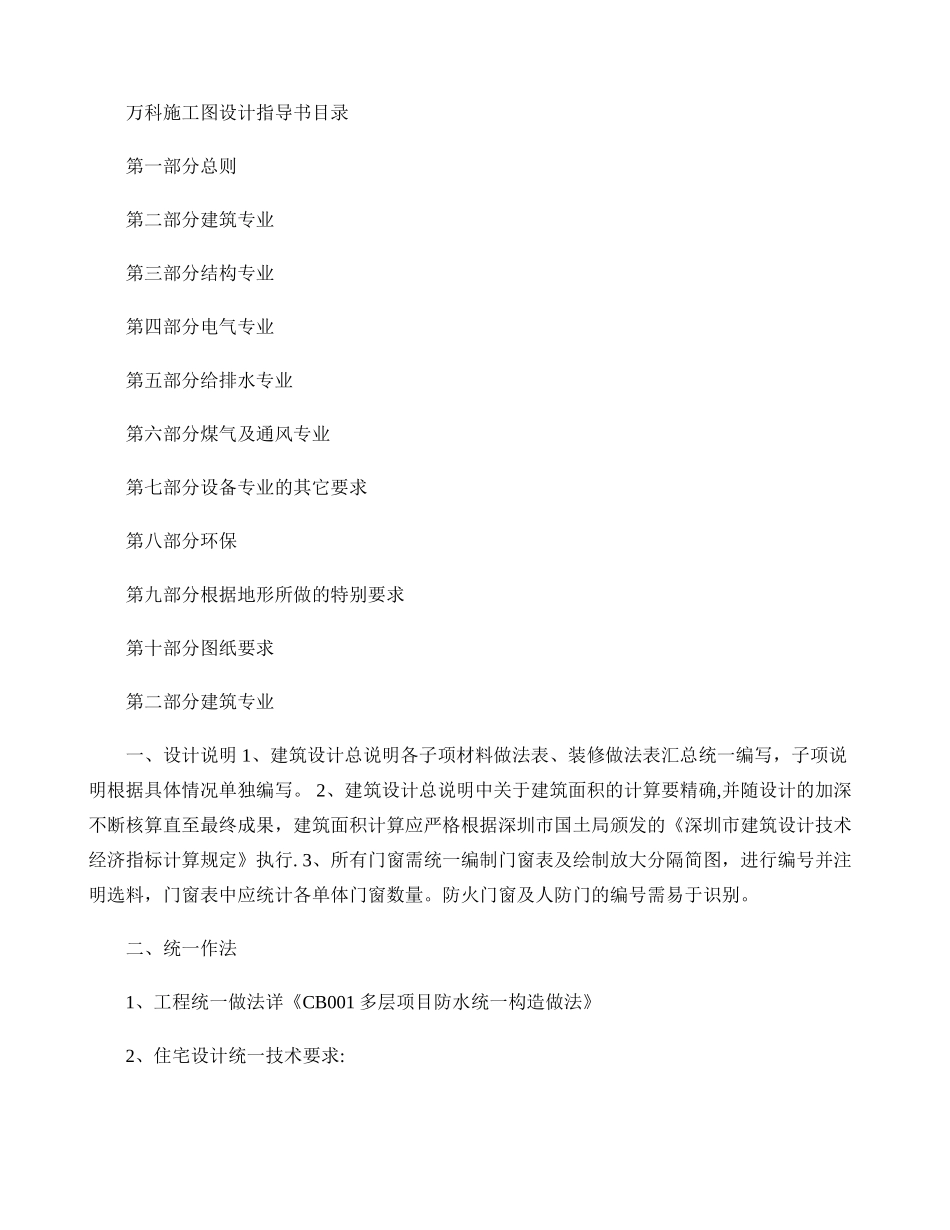

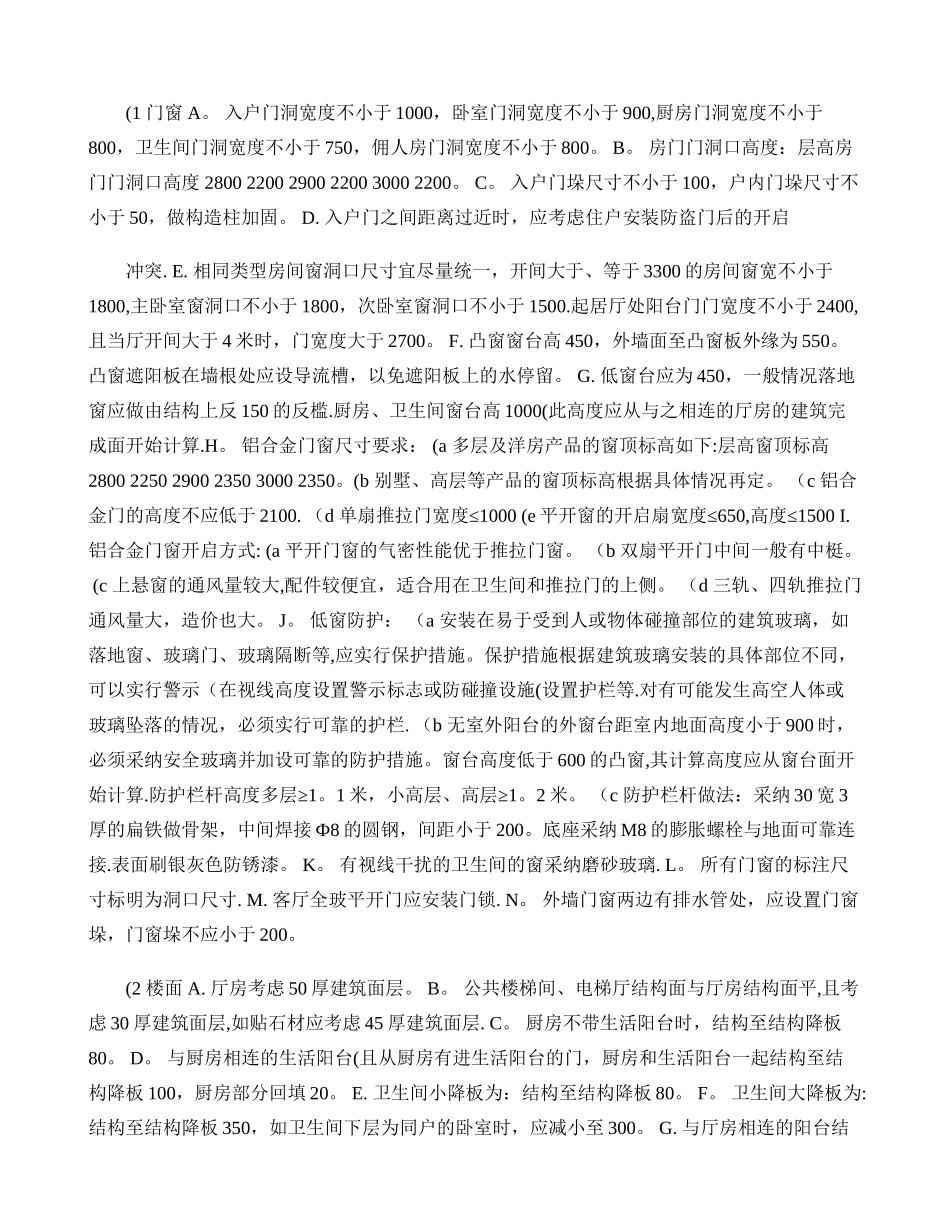

万科施工图设计指导书目录第一部分总则第二部分建筑专业第三部分结构专业第四部分电气专业第五部分给排水专业第六部分煤气及通风专业第七部分设备专业的其它要求第八部分环保第九部分根据地形所做的特别要求第十部分图纸要求第二部分建筑专业 一、设计说明 1、建筑设计总说明各子项材料做法表、装修做法表汇总统一编写，子项说 明根据具体情况单独编写。 2、建筑设计总说明中关于建筑面积的计算要精确,并随设计的加深不断核算直至最终成果，建筑面积计算应严格根据深圳市国土局颁发的《深圳市建筑设计技术经济指标计算规定》执行. 3、所有门窗需统一编制门窗表及绘制放大分隔简图，进行编号并注明选料，门窗表中应统计各单体门窗数量。防火门窗及人防门的编号需易于识别。二、统一作法1、工程统一做法详《CB001 多层项目防水统一构造做法》2、住宅设计统一技术要求:(1 门窗 A 。 入户门洞宽度不小于 1000，卧室门洞宽度不小于 900,厨房门洞宽度不小于800，卫生间门洞宽度不小于 750，佣人房门洞宽度不小于 800 。 B 。 房门门洞口高度：层高房 门门洞口高度 2800 2200 2900 2200 3000 2200 。 C 。 入户门垛尺寸不小于 100，户内门垛尺寸不小于 50 ，做构造柱加固。 D. 入户门之间距离过近时，应考虑住户安装防盗门后的开启冲突. E. 相同类型房间窗洞口尺寸宜尽量统一，开间大于、等于 3300 的房间窗宽不小于1800,主卧室窗洞口不小于 1800，次卧室窗洞口不小于 1500.起居厅处阳台门门宽度不小于 2400,且当厅开间大于 4 米时，门宽度大于 2700 。 F. 凸窗窗台高 450，外墙面至凸窗板外缘为 550。 凸窗遮阳板在墙根处应设导流槽，以免遮阳板上的水停留。 G. 低窗台应为 450，一般情况落地窗应做由结构上反 150 的反槛.厨房、卫生间窗台高 1000(此高度应从与之相连的厅房的建筑完成面开始计算.H 。 铝合金门窗尺寸要求： (a 多层及洋房产品的窗顶标高如下: 层高窗顶标高2800 2250 2900 2350 3000 2350。(b 别墅、高层等产品的窗顶标高根据具体情况再定。 （c 铝合金门的高度不应低于 2100. （d ≤单扇推拉门宽度 1000 (e≤平开窗的开启扇宽度 650,≤高度 1500 I.铝合金门窗开启方式: (a 平开门窗的气密性能优于推拉门窗。 （b 双扇平开门中间一般有中梃。 (c 上悬窗的通风量较大, 配件较便宜，适合用在卫生间和推拉门的上侧。 （d 三轨、四轨推拉门 通风量大...
